Produit:MTZ18-4VM DANFOSS REFRIGERATION Compress...

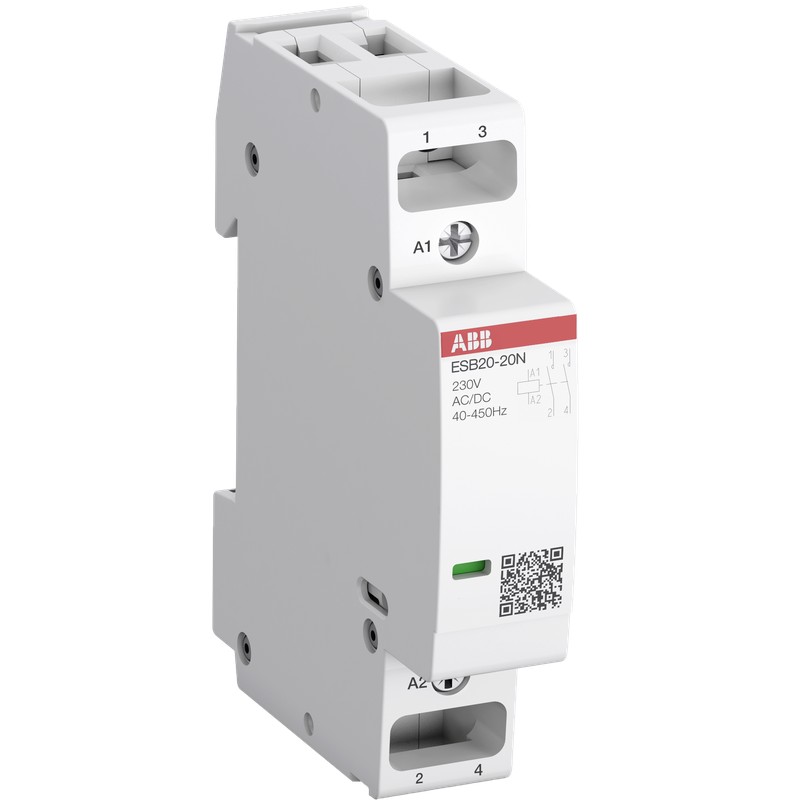

Les images sont à titre illustratif. Svp, révisez la fiche technique.
Référence: 1SBE121111R0602
Fabricant: ABB
Description:
Catégories:
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
DERNIÈRE CONSULTÉS
| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Téléchargements populaires | |
| Données EPLAN | 9AAC404715_EPLAN |
| Fiche technique, Informations techniques | 2CDC103051C0201 |
| Instructions et manuels | 2CDC103043M6801 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Dimensions | |
| Largeur nette du produit | 18 mm |
| Profondeur/longueur nette du produit | 65 mm |
| Hauteur nette du produit | 85 mm |
| Poids net du produit | 0.14 kg |
| Diagramme des dimensions | 1SBB505186D3001 |
| Technique | |
| Nombre de contacts principaux NON | 0 |
| Nombre de contacts principaux NC | 2 |
| Nombre de contacts auxiliaires NO | 0 |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de pôles | 2P |
| Normes | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC/EN 61095 | |
| IEC 60335-2-40 A2L | |
| Tension nominale de fonctionnement | Circuit principal 220 V DC |
| Circuit principal 250 V AC | |
| Fréquence nominale (f) | Circuit de commande DC |
| Circuit de commande 50 Hz | |
| Circuit de commande 60 Hz | |
| Circuit de commande 400 Hz | |
| Circuit principal DC | |
| Circuit principal 50 Hz | |
| Circuit principal 60 Hz | |
| Courant de fonctionnement nominal AC-1 (Ie) | (NC) 20 A |
| Courant de fonctionnement nominal AC-3 (Ie) | (230 V) Single Phase, NC 9 A |
| Courant de fonctionnement nominal AC-7a (Ie) | (NC) 20 A |
| Courant de fonctionnement nominal AC-7b (Ie) | (230 V) Single Phase, NC 9 A |
| Puissance nominale de fonctionnement AC-1 (Pe) | (230 V) Single Phase, NC 4.6 kW |
| Puissance nominale de fonctionnement AC-3 (Pe) | (230 V) Single Phase, NC 1.3 kW |
| Puissance nominale de fonctionnement AC-7a (Pe) | (230 V) Single Phase, NC 4.6 kW |
| Puissance nominale de fonctionnement AC-7b (Pe) | (230 V) Single Phase, NC 1.3 kW |
| Pouvoir de coupure nominal AC-3 | 8 x Ie / AC-3 |
| Capacité nominale de production AC-3 | 10 x Ie / AC-3 |
| Courant nominal de courte durée admissible basse tension (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 72 A |
| Tension d'isolement nominale (Ui) | 400 V |
| Tension nominale de tenue aux impulsions (Uimp) | 6 kV |
| Durabilité électrique | AC-1 (NC) 150000 cycle |
| AC-3 (NC) 150000 cycle | |
| AC-7a (NC) 150000 cycle | |
| Fréquence de commutation électrique maximale | (AC-1) 300 cycles per hour |
| (AC-3) 600 cycles per hour | |
| (AC-7a) 300 cycles per hour | |
| (AC-7b) 600 cycles per hour | |
| Durabilité mécanique | Nr. Operations 1000000 cycle |
| Limites de fonctionnement de la bobine | (acc. to IEC 60947-4-1) 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Tension nominale du circuit de commande (Uc) | 230 V |
| Consommation de la bobine | Average Holding Value 50 / 60 Hz 2.5 V·A |
| Average Holding Value DC 2.5 W | |
| Average Pull-in Value 50 Hz 2.5 V·A | |
| Average Pull-in Value 60 Hz 2.5 V·A | |
| Average Pull-in Value DC 2.5 W | |
| Perte de puissance | at Rated Operating Conditions AC-1 per Pole 1.4 W |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Capacité de connexion du circuit principal | Flexible with Ferrule 1x 1 ... 6 mm² |
| Flexible with Ferrule 2x 1 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 1x 1 ... 6 mm² | |
| Flexible with Insulated Ferrule 2x 1 ... 1.5 mm² | |
| Flexible 1x 1 ... 6 mm² | |
| Flexible 2x 1 ... 4 mm² | |
| Rigid 1x 1 ... 10 mm² | |
| Rigid 2x 1 ... 4 mm² | |
| Connexion du circuit de contrôle de capacité | Flexible with Ferrule 1x 1 ... 2.5 mm² |
| Flexible with Ferrule 2x 0.75 ... 1.5 mm² | |
| Flexible with Insulated Ferrule 1x 1 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1 mm² | |
| Flexible 1x 1 ... 2.5 mm² | |
| Flexible 2x 1 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.75 ... 2.5 mm² | |
| Longueur de dénudage des fils | Circuit de commande 7 mm |
| Circuit principal 10 mm | |
| Degré de protection | IP20 |
| Tournevis recommandé | Circuit de commande Pozidriv 1 |
| Circuit principal Pozidriv 1 | |
| Couple de serrage | Circuit de contrôle 0.9 N·m |
| Circuit principal 1.2 N·m | |
| Type de terminal | Bornes à vis |
| Largeur en nombre d'espacements modulaires | 1.0 |
| Nom du produit | Installation Contactor |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | Circuit principal 240 V AC |
| Classification d'utilisation générale UL/CSA | (acc. to UL 240 V) 20 A |
| Puissance nominale UL/CSA | (220 ... 240 V AC) Single Phase, NC 1 Hp |
| Capacité de connexion du circuit principal UL/CSA | Solid 14-8 AWG |
| Stranded 14-8 AWG | |
| Circuit de contrôle de capacité de connexion UL/CSA | Solid 16-10 AWG |
| Stranded 16-10 AWG | |
| Couple de serrage UL/CSA | Circuit de contrôle 8 in·lb |
| Circuit principal 11 in·lb | |
| Utilisation du moteur à pleine charge | (220 ... 240 V AC) Single Phase, NC 8 A |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +55 °C |
| Storage -40 ... +80 °C | |
| Altitude maximale de fonctionnement autorisée | 2000 m |
| Résistance aux chocs selon la norme IEC 60068-2-27 | 11 ms Pulse 15g |
| Degré de pollution | 3 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2021-006202 |
| Informations RoHS | 2CMT2021-006277 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 64be8277-25d5-424c-9d13-709fa9f6b1a8 Bulgaria |
| SCIP simplifié | 005a0cc4-6c7f-415f-9ccc-e9271a7c5a35 Netherlands |
| 16e46751-4cec-47cc-9e8a-91b5c276314f Portugal | |
| 1b58db5c-68c3-4471-b7ab-b0c2cf3f0e37 France | |
| 24a238b5-994c-433f-803d-430ed8fd55c8 Czech Republic | |
| 24fbbc7b-59d1-4542-8f0c-dcb941875d90 Sweden | |
| 3d8a46b4-2cd3-4655-80ee-7d314aefaf5e Italy | |
| 41380d0f-38a9-4cf6-bb4e-29c3208e244b Germany | |
| 5a58001d-e389-4fc5-9d16-0c4f0e1f3d99 Finland | |
| 66a2ad13-55b2-4ad4-9dfd-70358ae0dc0a Norway | |
| 718a1324-5bd4-4f06-b520-b6df76fe8324 Poland | |
| 78bbca1c-7e0d-430b-aed2-f47c997f84fc Germany | |
| 7bb5b841-055d-423d-9412-d7a7937b5b4f Germany | |
| 81e9d72e-a3d0-4989-aa19-e51af0d16129 Belgium | |
| 83e4210c-a76b-4801-971f-e399186a2a10 Croatia | |
| 8a6bf3a5-f60c-4ea7-9556-82cd608cdb0e Hungary | |
| a00b84ec-abff-4bd8-a2ab-beb62870ca4b Sweden | |
| b2ae7efd-031c-44b4-8240-47eb07f717df Poland | |
| b62fb204-9c03-4f43-b23b-602f330315d0 Spain | |
| c21ca438-5c86-411e-8851-d1d4f5b2d100 Poland | |
| c5f11542-2dea-42de-8ed5-282e747916e9 Germany | |
| cf7b3778-bbc2-4d55-a697-70da504b57e8 Hungary | |
| d77c597d-919b-48d4-9468-aa9466cc24ed Denmark | |
| e487f8c6-eb11-4103-b59e-aebaa29bb280 Belgium | |
| e6a2af33-7c57-4dce-8508-44f5c35ee93f France | |
| eae4a339-149c-4d2c-a4bf-2f408d5cbe34 Germany | |
| ed3dd15e-548b-4f5d-bc57-86121bc0f0a2 Greece | |
| f980c8ae-8f80-4ba6-8f9c-9b72778199d2 Estonia | |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006525 |
| DEEE B2C / B2B | Business To Consumer |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | Aucun déchet non-dangereux mis en décharge - |
| Instructions de démontage en fin de vie | 1SBC100156C0268 |
| Déclaration environnementale de produit - DEP | 1SAC200416H0001 |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SAA920000-4601 |
| Certificat ABS | 1SAA920000-0101 |
| Certificat CB | 1SAA920007-2001 |
| Certificat CQC | CQC2018010304057353 |
| CQC2018010304057344 | |
| Déclaration de conformité - CCC | 2020980304001370 |
| 2020980304001371 | |
| Déclaration de conformité - CE | 1SAD101100-3301 |
| Déclaration de conformité - UKCA | 1SAD201100-3301 |
| Certificat DNV | 1SAA920000-0306 |
| Certificat EAC | 1SAA920003-2701 |
| Certificat RMRS | 1SAA920000-0705 |
| Certificat UL | E191658-19960301 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 88 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 20 mm |
| Hauteur du niveau d’emballage 1 | 71 mm |
| Poids brut du colis niveau 1 | 0.14 kg |
| Code EAN du niveau d’emballage 1 | 3471523005372 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 7 | EC001653 - Installation contactor for distribution board |
| ETIM 8 | EC001653 - Installation contactor for distribution board |
| ETIM 9 | EC001653 - Installation contactor for distribution board |
| eClass | V11.0 : 27142308 |
| UNSPSC | 39121529 |
| Code de catégorie granulaire IDEA (IGCC) | 4759 >> Installation contactor for distribution board |
| Numéro E (Finlande) | 3707567 |
| Numéro E (Norvège) | 4190236 |
