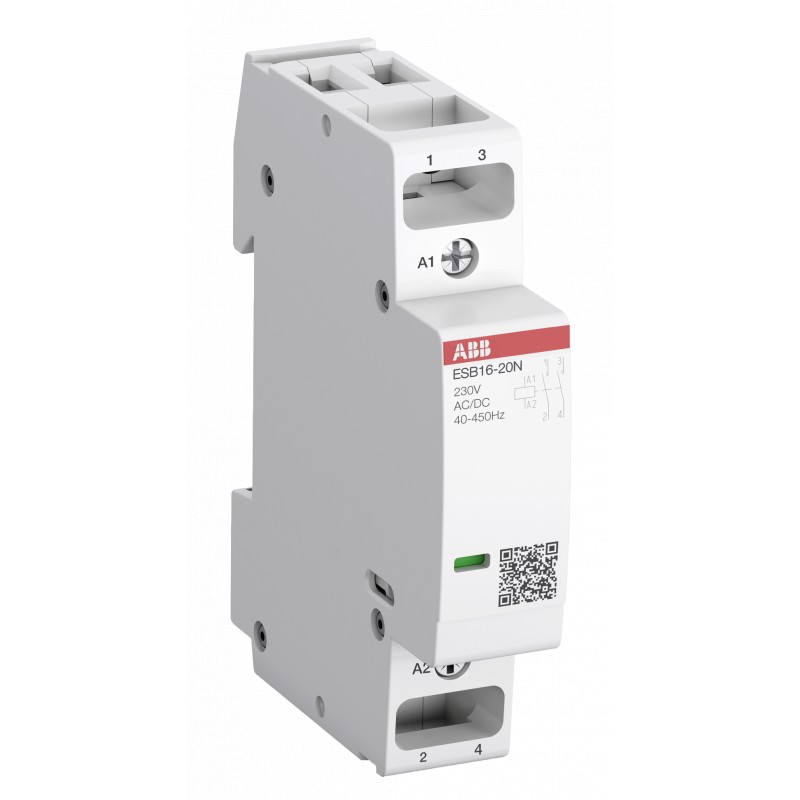

ABB 1SBE111111R0120 1SBE111111R0120 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SBE111111R0120 ABB Contact. ESB16-20N-01 2NA 24AC/DC

Référence: 1SBE111111R0120

Fabricant: ABB

Description:

Contact. ESB16-20N-01 2NA 24AC/DC
ESB16-20N-01 Installation Contactor (NO) 16 A - 2 NO - 0 NC - 24 V - Circuit de commande DC

Catégories:

  • Appareillage modulaire monté en face avant d'enveloppe > Contacteur
  • ABB > D'autres appareils modulaires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 46,05 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Téléchargements populaires
Données EPLAN9AAC404713_EPLAN
Fiche technique, Informations techniques2CDC103051C0201
Instructions et manuels2CDC103043M6801
Dessin dimensionnel CAO2CDC001079B0201
Dimensions
Largeur nette du produit18 mm
Profondeur/longueur nette du produit65 mm
Hauteur nette du produit85 mm
Poids net du produit0.14 kg
Diagramme des dimensions1SBB505186D3001
Technique
Nombre de contacts principaux NON2
Nombre de contacts principaux NC0
Nombre de contacts auxiliaires NO0
Nombre de contacts auxiliaires NC0
Nombre de pôles2P
NormesIEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC/EN 61095
IEC 60335-2-40 A2L
Tension nominale de fonctionnementCircuit principal 220 V DC
Circuit principal 250 V AC
Fréquence nominale (f)Circuit de commande DC
Circuit de commande 50 Hz
Circuit de commande 60 Hz
Circuit de commande 400 Hz
Circuit principal DC
Circuit principal 50 Hz
Circuit principal 60 Hz
Courant de fonctionnement nominal AC-1 (Ie)(NO) 16 A
Courant de fonctionnement nominal AC-3 (Ie)(230 V) Single Phase, NO 6 A
Courant de fonctionnement nominal AC-7a (Ie)(NO) 16 A
Courant de fonctionnement nominal AC-7b (Ie)(230 V) Single Phase, NO 6 A
Puissance nominale de fonctionnement AC-1 (Pe)(230 V) Single Phase, NO 3.7 kW
Puissance nominale de fonctionnement AC-3 (Pe)(230 V) Single Phase, NO 0.9 kW
Puissance nominale de fonctionnement AC-7a (Pe)(230 V) Single Phase, NO 3.7 kW
Puissance nominale de fonctionnement AC-7b (Pe)(230 V) Single Phase, NO 0.9 kW
Pouvoir de coupure nominal AC-38 x Ie / AC-3
Capacité nominale de production AC-310 x Ie / AC-3
Courant nominal de courte durée admissible basse tension (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 72 A
Tension d'isolement nominale (Ui)400 V
Tension nominale de tenue aux impulsions (Uimp)6 kV
Durabilité électriqueAC-1 (NO) 150000 cycle
AC-3 (NO) 150000 cycle
AC-7a (NO) 150000 cycle
AC-7b (NO) 150000 cycle
Fréquence de commutation électrique maximale(AC-1) 300 cycles per hour
(AC-3) 600 cycles per hour
(AC-7a) 300 cycles per hour
(AC-7b) 600 cycles per hour
Durabilité mécaniqueNr. Operations 1000000 cycle
Limites de fonctionnement de la bobine(acc. to IEC 60947-4-1) 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)
Tension nominale du circuit de commande (Uc)24 V
Consommation de la bobineAverage Holding Value 50 / 60 Hz 2.5 V·A
Average Holding Value DC 2.5 W
Average Pull-in Value 50 Hz 2.5 V·A
Average Pull-in Value 60 Hz 2.5 V·A
Average Pull-in Value DC 2.5 W
Perte de puissanceat Rated Operating Conditions AC-1 per Pole 0.9 W
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Capacité de connexion du circuit principalFlexible with Ferrule 1x 1 ... 6 mm²
Flexible with Ferrule 2x 1 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 1 ... 6 mm²
Flexible with Insulated Ferrule 2x 1 ... 1.5 mm²
Flexible 1x 1 ... 6 mm²
Flexible 2x 1 ... 4 mm²
Rigid 1x 1 ... 10 mm²
Rigid 2x 1 ... 4 mm²
Connexion du circuit de contrôle de capacitéFlexible with Ferrule 1x 1 ... 2.5 mm²
Flexible with Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 1 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1 mm²
Flexible 1x 1 ... 2.5 mm²
Flexible 2x 1 ... 1.5 mm²
Rigid 1x 0.5 ... 4 mm²
Rigid 2x 0.75 ... 2.5 mm²
Longueur de dénudage des filsCircuit de commande 7 mm
Circuit principal 10 mm
Degré de protectionIP20
Tournevis recommandéCircuit de commande Pozidriv 1
Circuit principal Pozidriv 1
Couple de serrageCircuit de contrôle 0.9 N·m
Circuit principal 1.2 N·m
Type de terminalBornes à vis
Largeur en nombre d'espacements modulaires1.0
Nom du produitInstallation Contactor
Technique UL/CSA
Tension de fonctionnement maximale UL/CSACircuit principal 240 V AC
Classification d'utilisation générale UL/CSA(acc. to UL 240 V) 16 A
Puissance nominale UL/CSA(220 ... 240 V AC) Single Phase, NO 0.75 Hp
Capacité de connexion du circuit principal UL/CSASolid 14-8 AWG
Stranded 14-8 AWG
Circuit de contrôle de capacité de connexion UL/CSASolid 16-10 AWG
Stranded 16-10 AWG
Couple de serrage UL/CSACircuit de contrôle 8 in·lb
Circuit principal 11 in·lb
Utilisation du moteur à pleine charge(220 ... 240 V AC) Single Phase, NO 6.9 A
Environnemental
Température de l'air ambiantOperation -25 ... +55 °C
Storage -40 ... +80 °C
Altitude maximale de fonctionnement autorisée2000 m
Résistance aux chocs selon la norme IEC 60068-2-2711 ms Pulse 15g
Degré de pollution3
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH2CMT2021-006202
Informations RoHS2CMT2021-006277
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP simplifié0cda8727-dc0b-40dc-8535-3950348cccb8 Hungary
10c747d2-d6d7-4132-9757-1d3f1ff9c63c Croatia
2953f7a9-bfd9-4f71-a8b6-e6011a890157 Italy
29dc8be8-13e0-43ab-9553-7162a43a46ee Germany
3d54513e-ed04-4f69-983a-c97b2232b362 Sweden
3ff9ca25-cebd-4649-a2de-a0217178877c Norway
47d19d81-47b3-45c1-a8c2-20292a2e77d6 Belgium
581c02de-507d-4bbe-b653-082bdfa7df26 Finland
62566e85-5c31-4bfd-84f6-81c446e9f373 Poland
739c26de-9f68-41f0-8e31-d1ca7e21111c Spain
94c1dd0f-2a02-4ab7-a7f5-ae99063a642c Portugal
9e160384-b674-4721-90f5-c3afd982ea51 Denmark
c89e6799-dcc9-471d-8ac0-7de051753b5c Netherlands
cd19850a-ed22-49de-8533-efaad22de230 Greece
d9c6370a-731e-4dfb-b854-2f44ac6cb8de Czech Republic
dd71184e-1433-4335-892b-510fe3a5ab7b France
f3dc74db-7d7b-4694-b25e-72374074e5ee Estonia
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006525
DEEE B2C / B2BBusiness To Consumer
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationAucun déchet non-dangereux mis en décharge -
Instructions de démontage en fin de vie1SBC100156C0268
Déclaration environnementale de produit - DEP1SAC200416H0001
Certificats et déclarations
Certificat A2L – IEC1SAA920000-4601
Certificat ABS1SAA920000-0101
Certificat CB1SAA920007-2001
Certificat CQCCQC2018010304057353
CQC2018010304057344
Déclaration de conformité - CCC2020980304001370
2020980304001371
Déclaration de conformité - CE1SAD101100-3301
Déclaration de conformité - UKCA1SAD201100-3301
Certificat DNV1SAA920000-0306
Certificat EAC1SAA920003-2701
Certificat NF1SAA920002-1201
Certificat RMRS1SAA920000-0705
Certificat ULE191658-19960301
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 188 mm
Profondeur/Longueur du niveau d’emballage 120 mm
Hauteur du niveau d’emballage 171 mm
Poids brut du colis niveau 10.14 kg
Code EAN du niveau d’emballage 13471523004337
Classifications et normes externes
Code de classification des objetsQ
ETIM 7EC001653 - Installation contactor for distribution board
ETIM 8EC001653 - Installation contactor for distribution board
ETIM 9EC001653 - Installation contactor for distribution board
eClassV11.0 : 27142308
UNSPSC39121529
Code de catégorie granulaire IDEA (IGCC)4759 >> Installation contactor for distribution board
Numéro E (Finlande)3707558
Numéro E (Suède)3210551

ETIM for 1SBE111111R0120 Appareillage modulaire monté en face avant d'enveloppe (EC001653)

Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique220 V
Nom de la caractéristiqueCourant de fonctionnement nominal (EF007679)
Valeur de la caractéristique16 A
Nom de la caractéristiquecatégorie d'utilisation selon EN IEC 60947-4-1 (EF017125)
Valeur de la caractéristiqueAC-1
Nom de la caractéristiqueTension d'actionnement assignée (EF008409)
Valeur de la caractéristique24 V
Nom de la caractéristiqueType de tension de fonctionnement (EF005294)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueType de tension d'actionnement (EF005293)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique0
Nom de la caractéristiqueCurseur pour commutation manuelle (EF005240)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur dans les unités de partition (EF002950)
Valeur de la caractéristique1
Nom de la caractéristiqueProfondeur d'encastrement (EF000218)
Valeur de la caractéristique58 mm
Nom de la caractéristiqueDispositifs auxiliaires possibles (EF008148)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec fonction jour/nuit (EF021124)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSans ronflement/bourdonnement (EF016334)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
