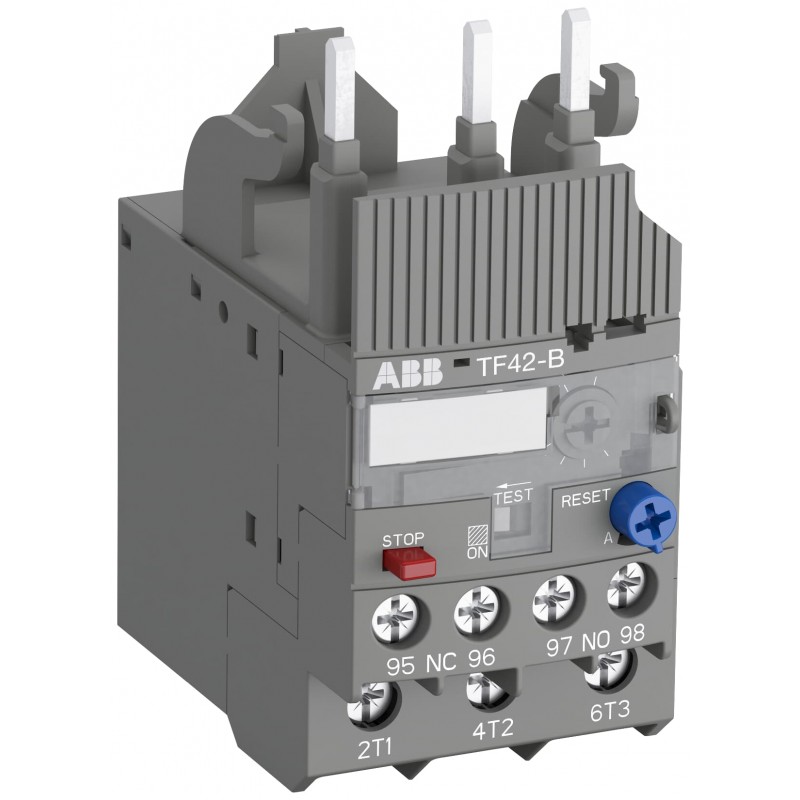

1SAZ741201R1047 ABB Tf42-16B Surcharge du relais thermique
1SAZ741201R1047
ABB
Tf42-16B Surcharge du relais thermique
TF42-16B Thermal Overload Relay 13 ... 16 A
Disjoncteur-protection moteur
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CDC106023D0201 |
| Instructions et manuels | 2CDC106022M6802 |
| Instructions et manuels (partie 2) | 1SAC200017M0002 |
| Courbe caractéristique temps-courant | 1SAZ700506F0018 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Dimensions | |
| Largeur nette du produit | 45 mm |
| Hauteur nette du produit | 88.3 mm |
| Profondeur/longueur nette du produit | 70.5 mm |
| Poids net du produit | 0.13 kg |
| Technique | |
| Plage de réglage | 13 ... 16 A |
| Tension nominale de fonctionnement | Circuit auxiliaire 600 V AC/DC |
| Circuit principal 690 V AC | |
| Courant nominal de fonctionnement (Ie) | 16 A |
| Fréquence nominale (f) | Circuit auxiliaire 50 Hz |
| Circuit auxiliaire 60 Hz | |
| Circuit auxiliaire DC | |
| Circuit principal 50 Hz | |
| Circuit principal 60 Hz | |
| Tension nominale de tenue aux impulsions (Uimp) | Circuit auxiliaire 6 kV |
| Circuit principal 6 kV | |
| Tension d'isolement nominale (Ui) | 690 V |
| Nombre de pôles | 3P |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 1 |
| Nombre de poteaux protégés | 3 |
| Courant thermique conventionnel à l'air libre (Ith) | Auxiliary Circuit NC 6 A |
| Auxiliary Circuit NO 4 A | |
| Circuit principal 0 A | |
| Courant de fonctionnement nominal AC-15 (Ie) | (120 V) NC 3 A |
| (120 V) NO 0.75 A | |
| (240 V) NC 3 A | |
| (240 V) NO 0.75 A | |
| (400 V) NC 0.75 A | |
| (400 V) NO 0.75 A | |
| (500 V) NC 0.75 A | |
| (500 V) NO 0.75 A | |
| Courant de fonctionnement nominal DC-13 (Ie) | (125 V) NC 0.55 A |
| (125 V) NO 0.55 A | |
| (24 V) NC 1.25 A | |
| (24 V) NO 1.25 A | |
| (250 V) NC 0.27 A | |
| (250 V) NO 0.27 A | |
| (500 V) NC 0.15 A | |
| (500 V) NO 0.15 A | |
| (60 V) NC 0.55 A | |
| (60 V) NO 0.55 A | |
| Degré de protection | IP20 |
| Degré de pollution | 3 |
| Capacité de connexion du circuit auxiliaire | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Flexible 1/2x 0.75 ... 1 mm² | |
| Flexible 1/2x 1 ... 2.5 mm² | |
| Rigid 1/2x 0.75 ... 4 mm² | |
| Capacité de connexion du circuit principal | Flexible with Ferrule 1/2x 0.75 ... 4 mm² |
| Flexible with Insulated Ferrule 1/2x 0.75 ... 4 mm² | |
| Flexible 1/2x 0.75 ... 4 mm² | |
| Rigid 1/2x 0.75 ... 4 mm² | |
| Couple de serrage | Circuit auxiliaire 1 ... 1.2 N·m |
| Circuit principal 2.5 ... 2.7 N·m | |
| Longueur de dénudage des fils | Circuit Auxiliaire 9 mm |
| Circuit principal 12 mm | |
| Tournevis recommandé | Circuit principal Pozidriv 2 |
| Perte de puissance | at Rated Operating Conditions per Pole 1.3 ... 2.2 W |
| Convient pour | AF09ZB |
| AF09B | |
| AF12ZB | |
| AF12B | |
| AF16ZB | |
| AF16B | |
| AF26ZB | |
| AF26B | |
| AF30ZB | |
| AF30B | |
| AF38ZB | |
| AF38B | |
| Normes | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | Circuit principal 600 V AC |
| Indice de protection des contacts UL/CSA | (NC:) B600 |
| (NC:) Q600 | |
| (NO:) Q600 | |
| (NO:) D300 | |
| Capacité de connexion du circuit principal UL/CSA | Flexible 1/2x 18-10 AWG |
| Stranded 1/2x 18-10 AWG | |
| Capacité de connexion du circuit auxiliaire UL/CSA | Flexible 1/2x 18-12 AWG |
| Stranded 1/2x 18-12 AWG | |
| Couple de serrage UL/CSA | Circuit auxiliaire 9 ... 11 in·lb |
| Circuit principal 13 ... 22 in·lb | |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +60 °C |
| Operation Compensated -25 ... +60 °C | |
| Storage -50 ... +80 °C | |
| Compensation de la température de l'air ambiant | Oui |
| Altitude maximale de fonctionnement autorisée | 2000 m |
| Résistance aux chocs et aux vibrations selon la norme IEC 61373 | Category 1, Class B |
| Résistance aux chocs selon la norme IEC 60068-2-27 | 11 ms Pulse 25g |
| Résistance aux vibrations | 5g 3 ... 150 Hz |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006525 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2021-006202 |
| Informations RoHS | 2CMT2021-006277 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| ABB EcoSolutions | |
| Instructions de démontage en fin de vie | 1SAC200429H0001 |
| Informations environnementales | 1SAC200057H0009 |
| Déclaration environnementale de produit - DEP | 1SAC200373H0001 |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SAA941000-4601 |
| Certificat CCC | 2024010304658956 |
| Certificat CQC | CQC2011010309464423 |
| Déclaration de conformité - CCC | 2020980304001788 |
| Déclaration de conformité - CE | 1SAD101100-3505 |
| Déclaration de conformité - UKCA | 1SAD201100-3505 |
| Certificat UL | E48139-20090126 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | carton 1 pièce |
| Largeur du niveau d’emballage 1 | 48 mm |
| Hauteur du niveau d’emballage 1 | 92 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 78 mm |
| Poids brut du colis niveau 1 | 0.145 kg |
| Code EAN du niveau d’emballage 1 | 4013614517181 |
| Nombre d’unités au niveau d’emballage 2 | carton 48 pièce |
| Largeur du niveau d’emballage 2 | 280 mm |
| Hauteur du niveau d’emballage 2 | 210 mm |
| Profondeur/Longueur du niveau d’emballage 2 | 395 mm |
| Poids brut du colis de niveau 2 | 7.346 kg |
| Code EAN du niveau d’emballage 2 | 4013614517402 |
| Classifications et normes externes | |
| Code de classification des objets | F |
| ETIM 9 | EC000106 - Thermal overload relay |
| ETIM 10 | EC000106 - Thermal overload relay |
| eClass | V11.0 : 27371501 |
| UNSPSC | 39121520 |
| Code de catégorie granulaire IDEA (IGCC) | 5364 >> Overload relay |
