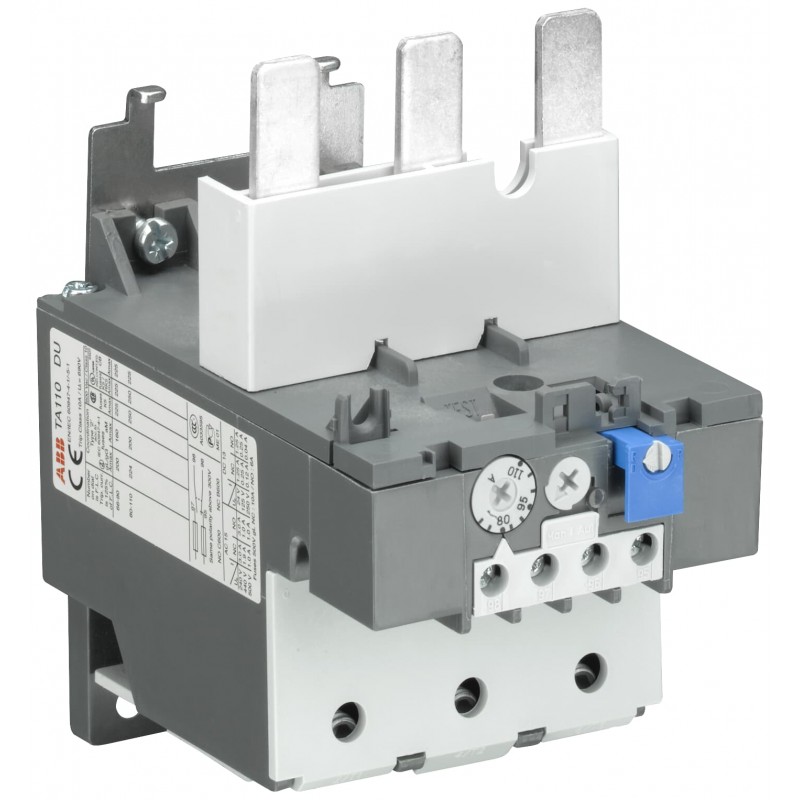

1SAZ411201R1002 ABB Relais de surcharge thermique TA110DU-110 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SAZ411201R1002 ABB Relais de surcharge thermique TA110DU-110

1SAZ411201R1002

ABB

Relais de surcharge thermique TA110DU-110

TA110DU-110 Thermal Overload Relay 80 ... 110 A

Plus de détails


Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés


Les plus vendus

▲

En savoir plus

▲


Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85364900
Téléchargements populaires
Instructions et manuels2CDC106027M6802
Courbe caractéristique temps-courant1SAZ400501F0002
Diagramme des dimensions1SAZ400403F0001
Dimensions
Largeur nette du produit80 mm
Hauteur nette du produit120 mm
Profondeur/longueur nette du produit120 mm
Poids net du produit0.755 kg
Technique
Plage de réglage80 ... 110 A
Tension nominale de fonctionnementCircuit auxiliaire 440 V DC
Circuit auxiliaire 500 V AC
Circuit principal 690 V AC
Circuit principal 440 V DC
Courant nominal de fonctionnement (Ie)110 A
Fréquence nominale (f)Circuit auxiliaire 50 Hz
Circuit auxiliaire 60 Hz
Circuit auxiliaire DC
Circuit principal 60 Hz
Circuit principal 50 Hz
Circuit principal DC
Tension nominale de tenue aux impulsions (Uimp)Circuit auxiliaire 6 kV
Circuit principal 6 kV
Tension d'isolement nominale (Ui)690 V
Nombre de pôles3P
Nombre de contacts auxiliaires NC1
Nombre de contacts auxiliaires NO1
Nombre de poteaux protégés3
Courant thermique conventionnel à l'air libre (Ith)Auxiliary Circuit NC 5 A
Auxiliary Circuit NO 5 A
Courant de fonctionnement nominal AC-15 (Ie)(120 V) NC 3 A
(120 V) NO 1.5 A
(240 V) NC 3 A
(240 V) NO 1.2 A
(400 V) NC 0.75 A
(400 V) NO 0.37 A
(440 V) NC 0.75 A
(440 V) NO 0.37 A
(500 V) NC 0.3 A
(500 V) NO 0.25 A
Courant de fonctionnement nominal DC-13 (Ie)(125 V) NC 0.25 A
(125 V) NO 0.25 A
(24 V) NC 1.25 A
(24 V) NO 1.25 A
(250 V) NC 0.12 A
(250 V) NO 0.04 A
(60 V) NC 0.25 A
(60 V) NO 0.25 A
Degré de protectionHousing IP20
Main Circuit Terminals IP10
Degré de pollution3
Capacité de connexion du circuit auxiliaireFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible 1/2x 0.75 ... 2.5 mm²
Rigid 1/2x 0.75 ... 4 mm²
Capacité de connexion du circuit principalFlexible 1x 16 ... 35 mm²
Rigid 1x 16 ... 35 mm²
Couple de serrageCircuit auxiliaire 1 ... 1.3 N·m
Circuit principal 7.2 ... 9.6 N·m
Longueur de dénudage des filsCircuit Auxiliaire 9 mm
Circuit principal 25 mm
Tournevis recommandéCircuit auxiliaire Pozidriv 2
Circuit principal Hexagon 4
Perte de puissanceat Rated Operating Conditions per Pole 2.5 ... 4.7 W
Convient pourA95
A110
AE95
AE110
NormesIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Technique UL/CSA
Tension de fonctionnement maximale UL/CSACircuit principal 600 V AC
Indice de protection des contacts UL/CSA(NC:) B600
(NO:) C600
Capacité de connexion du circuit principal UL/CSAFlexible 1/2x 6-2/0 AWG
Stranded 1/2x 6-2/0 AWG
Capacité de connexion du circuit auxiliaire UL/CSAFlexible 1/2x 18-14 AWG
Stranded 1/2x 18-14 AWG
Couple de serrage UL/CSACircuit auxiliaire 12 in·lb
Environnemental
Température de l'air ambiantOperation -25 ... +55 °C
Operation Compensated -25 ... +55 °C
Storage -40 ... +70 °C
Compensation de la température de l'air ambiantOui
Altitude maximale de fonctionnement autorisée2000 m
Résistance aux chocs selon la norme IEC 60068-2-2711 ms Pulse 12g
25g 2 shocks 13 ms
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006525
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Informations RoHS1SAD938518-0043
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat ABS1SAA941000-0102
Certificat BV1SAA941000-0201
Certificat CB1SAA941004-2003
Certificat CCC2024010304659820
Certificat CQCCQC2016010309922936
Déclaration de conformité - CCC2020980304001321
Déclaration de conformité - CE1SAD101100-3509
Déclaration de conformité - UKCA1SAD201100-3509
Certificat DNV1SAA941000-0304
Certificat DNV GL1SAA941000-0304
Certificat EAC1SAA941002-2702
Certificat GL1SAA941000-0304
Certificat LR1SAA941000-0504
Certificat RMRS1SAA941000-0704
Certificat ULE48139-19960919
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1165 mm
Hauteur du niveau d’emballage 1133 mm
Profondeur/Longueur du niveau d’emballage 1151 mm
Poids brut du colis niveau 10.88 kg
Code EAN du niveau d’emballage 14013614216800
Nombre d’unités au niveau d’emballage 2carton 4 pièce
Largeur du niveau d’emballage 2280 mm
Hauteur du niveau d’emballage 2210 mm
Profondeur/Longueur du niveau d’emballage 2395 mm
Poids brut du colis de niveau 28.786 kg
Code EAN du niveau d’emballage 24013614494208
Classifications et normes externes
Code de classification des objetsF
ETIM 9EC000106 - Thermal overload relay
ETIM 10EC000106 - Thermal overload relay
eClassV11.0 : 27371501
UNSPSC39122330
Code de catégorie granulaire IDEA (IGCC)5366 >> Thermal overload relay
Numéro E (Finlande)3709356

Datasheet - PDF

▲
