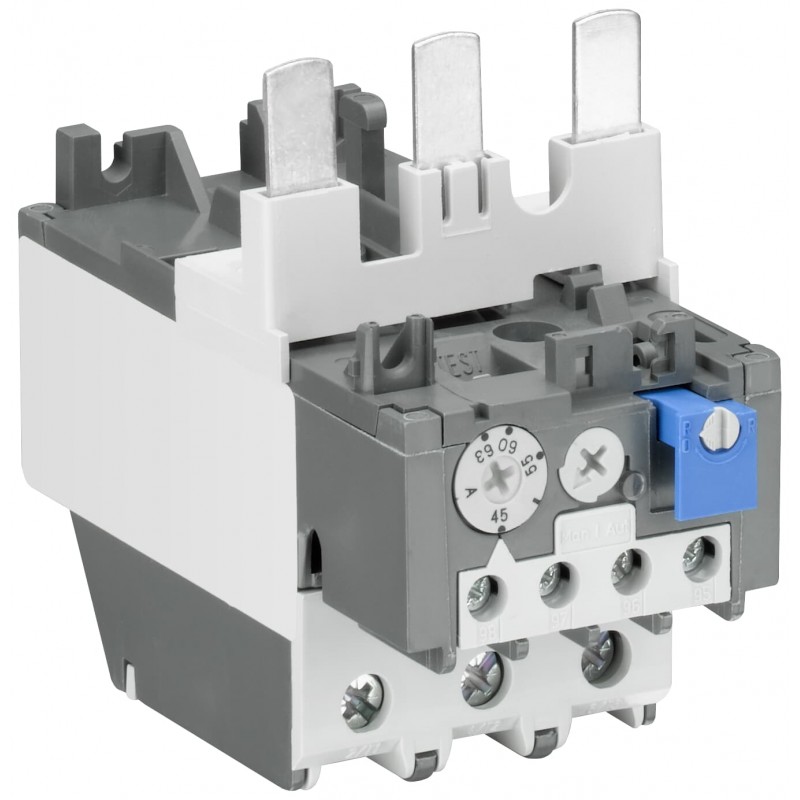

1SAZ321201R2001 ABB Relais de Surcharge TA75DU-25M
1SAZ321201R2001
ABB
Relais de Surcharge TA75DU-25M
TA75DU-25M Thermal Overload Relay
Appareillage industriel basse tension > Relais thermique de protection contre les surcharges
Contacteurs et relais thermiques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimum | 1 pièce |
| Code douanier | 85364900 |
| Downloads Préférés | |
| Instructions et manuels | 2CDC106049M6802 |
| Time-Current Characteristic Curve | 1SAZ300501F0001 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensions | |
| Produit Largeur Net | 54 mm |
| Produit Hauteur Net | 90 mm |
| Produit Longueur Net | 111 mm |
| Poids net | 0.335 kg |
| Technique | |
| Tension | Circuit principal 690 V AC |
| Circuit principal 440 V DC | |
| Courant nominal de fonctionnement (Ie) | 25 A |
| Nombre de pôles | 3 |
| Number of Auxiliary Contacts NC | 1 |
| Number of Auxiliary Contacts NO | 1 |
| Number of Protected Poles | 3 |
| Courant thermique conventionnel à l’air libre (Ith) | Auxiliary Circuit NC 5 A |
| Auxiliary Circuit NO 5 A | |
| Courant assignée d’emploi AC-15 (Ie) | (120 V) NC 3 A |
| (120 V) NO 1.5 A | |
| (240 V) NC 3 A | |
| (240 V) NO 1.2 A | |
| (400 V) NC 0.75 A | |
| (400 V) NO 0.37 A | |
| (440 V) NC 0.75 A | |
| (440 V) NO 0.37 A | |
| (500 V) NC 0.3 A | |
| (500 V) NO 0.25 A | |
| Indice de protection | Housing IP20 |
| Main Circuit Terminals IP20 | |
| Connecting Capacity Auxiliary Circuit | Flexible 1/2x 0.75 ... 2.5 mm² |
| Rigid 1/2x 0.75 ... 4 mm² | |
| Wire Stripping Length | Auxiliary Circuit 9 mm |
| Main Circuit 14 mm | |
| Recommended Screw Driver | Circuit auxiliaire Pozidriv 1 |
| Circuit principal Pozidriv 2 | |
| Power Loss | at Rated Operating Conditions per Pole 1.8 ... 3.4 W |
| Adapté pour | AX50 |
| AX65 | |
| AX80 | |
| Normes et standards | CSA 22.2 No. 14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 508 | |
| Technique UL/CSA | |
| Maximum Operating Voltage UL/CSA | Circuit principal 600 V AC |
| Contact Rating UL/CSA | (NC:) B600 |
| (NO:) C600 | |
| Connecting Capacity Main Circuit UL/CSA | Flexible 1/2x 8-1 AWG |
| Stranded 1/2x 8-1 AWG | |
| Connecting Capacity Auxiliary Circuit UL/CSA | Flexible 1/2x 18-14 AWG |
| Stranded 1/2x 18-14 AWG | |
| Tightening Torque UL/CSA | Auxiliary Circuit 12 in·lb |
| Main Circuit 40 in·lb | |
| Environnement | |
| Température de l’air ambiant | Operation -25 ... +55 °C |
| Operation Compensated -25 ... +55 °C | |
| Storage -40 ... +70 °C | |
| Résistance aux chocs selon CEI 60068-2-27 | 25g 2 shocks 13 ms |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informations RoHS | 2CMT2021-006277 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificats et Déclarations (Numéro de document) | |
| CB Certificate | 1SAA941014-2001 |
| CCS Certificate | 1SAA941000-0901 |
| CQC Certificate | CQC2016010309922937 |
| Declaration of Conformity - CCC | 2020980304001322 |
| Déclaration de Conformité - CE | 1SAD101100-3501 |
| EAC Certificate | 1SAA941002-2701 |
| Certificat RMRS | 1SAA941000-0704 |
| Certificat UL | E48139-19970506 |
| Emballage | |
| Emballage Niveau 1 Unités | 1 pièce |
| Emballage Niveau 1 Largeur | 92 mm |
| Emballage Niveau 1 Hauteur | 109 mm |
| Emballage Niveau 1 Longueur | 61 mm |
| Emballage Niveau 1 Poids | 0.36 kg |
| Emballage Niveau 1 EAN | 4013614482625 |
| Emballage Niveau 2 Unités | 25 pièce |
| Emballage Niveau 2 Largeur | 230 mm |
| Emballage Niveau 2 Hauteur | 310 mm |
| Emballage Niveau 2 Longueur | 380 mm |
| Emballage Niveau 2 Poids | 8.786 kg |
| Classifications | |
| ETIM 5 | EC000106 - Thermal overload relay |
| ETIM 6 | EC000106 - relais de surcharge thermique |
| ETIM 7 | EC000106 - Thermal overload relay |
| ETIM 8 | EC000106 - Thermal overload relay |
| eClass | V11.0 : 27371501 |
| UNSPSC | 39121520 |
| Code de catégorie granulaire IDEA (IGCC) | 5364 >> Overload relay |
| E-Number (Finland) | 3707428 |
