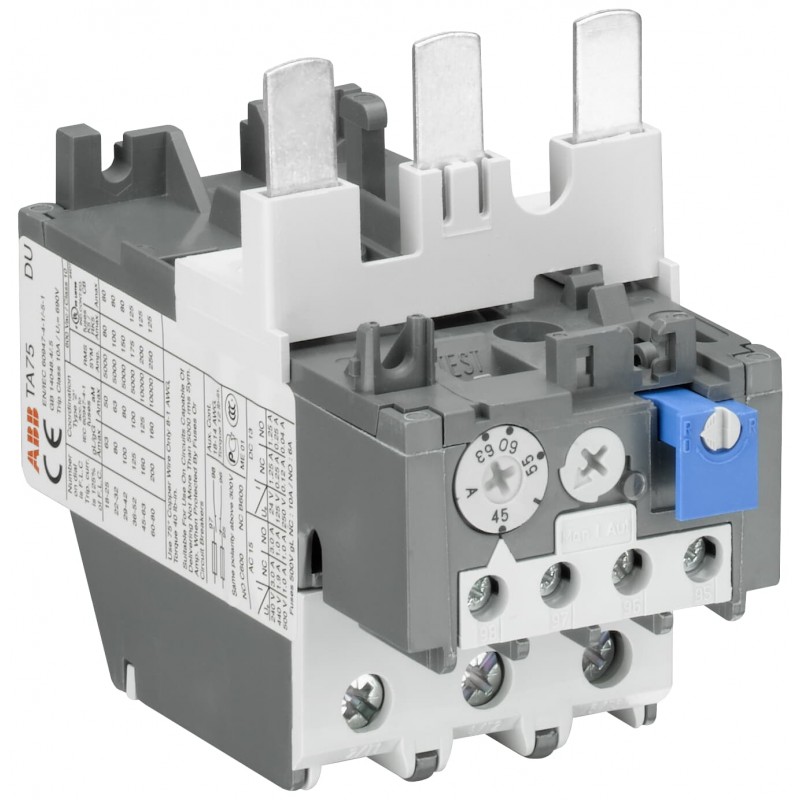

1SAZ321201R1005 ABB Relais de surcharge thermique TA75DU-63

1SAZ321201R1005

ABB

Relais de surcharge thermique TA75DU-63

Le relais de surcharge thermique TA75DU-63 est un dispositif de protection électromécanique économique pour le circuit principal. Il offre une protection fiable et rapide pour les moteurs en cas de surcharge ou de défaillance de phase. L’appareil a la classe de voyage 10A. D’autres caractéristiques sont la compensation de température, le contact de déclenchement (NC), le contact de signal (NO), la réinitialisation automatique ou manuelle sélectionnable, le mécanisme sans déclenchement, la fonction STOP et test et une indication de déclenchement. Les relais de surcharge sont connectés directement aux contacteurs de bloc. Des kits de montage simples sont disponibles en tant qu’accessoires.

Plus de détails


Sectionneur de service

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés


Les plus vendus

▲

En savoir plus

▲


b'

Informations générales

Type de produit étendu :
TA75DU-63
ID produit:
1SAZ321201R1005
Ean:
4013614216732
Description du catalogue:
Relais de surcharge thermique TA75DU-63
Longue description:
Le relais de surcharge thermique TA75DU-63 est un dispositif de protection électromécanique économique pour le circuit principal. Il offre une protection fiable et rapide pour les moteurs en cas de surcharge ou de défaillance de phase. L’appareil a la classe de voyage 10A. D’autres caractéristiques sont la compensation de température, le contact de déclenchement (NC), le contact de signal (NO), la réinitialisation automatique ou manuelle sélectionnable, le mécanisme sans déclenchement, la fonction STOP et test et une indication de déclenchement. Les relais de surcharge sont connectés directement aux contacteurs de bloc. Des kits de montage simples sont disponibles en tant qu’accessoires.
\n

classement

Quantité minimale de commande :
1 pièce
Numéro de tarif douanier:
85364900

Téléchargements populaires

Fiche de données, Informations techniques:\n1SBC100173C0201
Fiche technique, Informations techniques (Partie 2) :\n1SAZ300501F0005
Instructions et manuels:\n2CDC106049M6802
Diagramme de dimension :\n1SAZ300402F0001

taille

Largeur nette du produit :
58 mm
Hauteur nette du produit :
92 mm
Profondeur nette du produit / Longueur:
111 mm
Poids net du produit :
0,335 kg

technique

Plage de réglage:
45 ... 63 A
Tension opérationnelle nominale :
Circuit auxiliaire 440 V CC

Circuit auxiliaire 500 V CA

Circuit principal 690 V CA
Courant opérationnel coté (Ie):
63 A
Évalué courant opérationnel AC-3 (Ie):
63 A
Fréquence nominale (f):
Circuit auxiliaire 50 Hz

Circuit auxiliaire 60 Hz

Circuit auxiliaire CC

Circuit principal 60 Hz

Circuit principal 50 Hz

Circuit principal CC
Puissance de résister à l’impulsion nominale (Ulutin):
Circuit auxiliaire 6 kV

Circuit principal 6 kV
Tension d’isolation nominale (UJe):
690 V
Nombre de Polonais:
3
Nombre de contacts auxiliaires NC:
1
Nombre de contacts auxiliaires NON :
1
Nombre de Polonais protégés :
3
Courant thermique à air libre conventionnel (Iième):
Circuit auxiliaire NC 10 A

Circuit auxiliaire NO 6 A
Évalué courant opérationnel AC-15 (Ie):
(120 V) NC 3 A

(120 V) NO 1.5 A

(240 V) NC 3 A

(240 V) NO 1.5 A

(400 V) NC 1.9 A

(400 V) N° 1 A

(440 V) NC 1 A

(440 V) N° 1 A

(500 V) NC 1 A

(500 V) N° 1 A
Évalué courant opérationnel DC-13 (Ie):
(125 V) NC 0,25 A

(125 V) N° 0.25 A

(24 V) NC 1.25 A

(24 V) N° 1.25 A

(250 V) NC 0,12 A

(250 V) N° 0.04 A

(60 V) NC 0,25 A

(60 V) N° 0.25 A
Degré de protection :
Logement IP20

Terminaux de circuit principal IP10
Degré de pollution:
3
Circuit auxiliaire de capacité de raccordement :
Flexible avec Ferrule 1/2x 0.75 ... 2,5 mm²

Flexible 1/2x 0.75 ... 2,5 mm²

Rigide 1/2x 0.75 ... 4 mm²
Circuit principal de capacité de raccordement :
Flexible avec Ferrule 1x 2.5 ... 25 mm²

Flexible avec Ferrule 2x 2.5 ... 10 mm²

Rigide 1x 2.5 ... 25 mm²

Rigide 2x 2.5 ... 16 mm²
Couple serrage :
Circuit auxiliaire 1 ... 1,3 N·m

Circuit principal 4,5 N·m
Longueur de décapage du fil:
Circuit auxiliaire 9 mm

Circuit principal 14 mm
Tournevis recommandé:
Circuit auxiliaire Pozidriv 1

Circuit principal Pozidriv 2
Perte de puissance :
aux conditions d’exploitation nominales par poteau de 1,9 W
Convient à:
A50

A63

A75

AE50

AE63

AE75
Normes:
IEC/EN 60947-1

IEC/EN 60947-4-1

IEC/EN 60947-5-1

UL 60947-1

UL 60947-4-1

UL/CSA technique

Tension d’exploitation maximale UL/CSA :
Circuit principal 600 V CA
Ampère Rating UL/CSA :
63 A
Note de contact UL/CSA :
(NC:) B600

(NON:) C300
Capacité de connexion du circuit principal UL/CSA :
Flexible 1/2x 8-1 AWG

Échoué 1/2x 8-1 AWG
Capacité de connexion du circuit auxiliaire UL/CSA :
Flexible 1/2x 18-14 AWG

Échoué 1/2x 18-14 AWG
Serrage du couple UL/CSA :
Circuit auxiliaire 12 in·lb

Circuit principal 40 in·lb

environnemental

Température de l’air ambiant :
Opération -25 ... +55 °C

Opération compensée -25 ... +55 °C

Stockage -40 ... +70 °C
Compensation de la température de l’air ambiant :
oui
Altitude maximale d’exploitation permise :
2000 m
Résistance au choc acc. à l’IEC 60068-2-27 :
11 ms Pulse 12g
Statut RoHS:
Suite à la directive européenne 2011/65/UE

Certificats et déclarations (numéro de document)

Certificat ABS :\n1SAA941000-0102
Certificat BV:\n1SAA941000-0201
Certificat CB:\n1SAA941017-2001
Certificat CQC:\nCQC2016010309922938
Certificat cUL :\ncUL_E48139
Déclaration de conformité - CCC:\n2020980304001323
Déclaration de conformité - CE:\n1SAD938517-0043 au 1SAD938517-0043
Certificat DNV:\n1SAA941000-0304
Certificat DNV GL:\n1SAA941000-0304
Certificat EAC :\n1SAA941002-2702
Certificat GL:\n1SAA941000-0304
Certificat GOST:\n1SAA941000-2704
Instructions et manuels:\n2CDC106049M6802
Certificat LR:\n1SAA941000-0504
Certificat RMRS:\n1SAA941000-0704
Informations RoHS:\n1SAD938514-0043 (en)
Certificat UL:\nUL_E48139
1SAA938001-1604

Informations sur les conteneurs

Paquet niveau 1 Unités:
1 pièce
Largeur du paquet niveau 1 :
92 mm
Package Niveau 1 Hauteur:
109 mm
Package Niveau 1 Profondeur / Longueur:
61 mm
Forfait Niveau 1 Poids brut:
0,36 kg
Forfait Niveau 1 EAN:
4013614216732
Paquet niveau 2 Unités:
24 pièces
Paquet Niveau 2 Largeur:
280 mm
Package Niveau 2 Hauteur:
210 mm
Package Niveau 2 Profondeur / Longueur:
395 mm
Forfait Niveau 2 Poids brut:
8,786 kg
Forfait Niveau 2 EAN:
4013614493867

Classifications

Code de classification des objets :
F
ETIM 4:
EC000106 - Relais de surcharge thermique
ETIM 5:
EC000106 - Relais de surcharge thermique
ETIM 6:
EC000106 - Relais de surcharge thermique
ETIM 7:
EC000106 - Relais de surcharge thermique
Classe électronique:
V11.0 : 27371501
UNSPSC:
39121520
IDEA Granular Category Code (IGCC):
Relais de surcharge >> 5364
E-Number (Finlande):
3709388
