Agrandir l'image

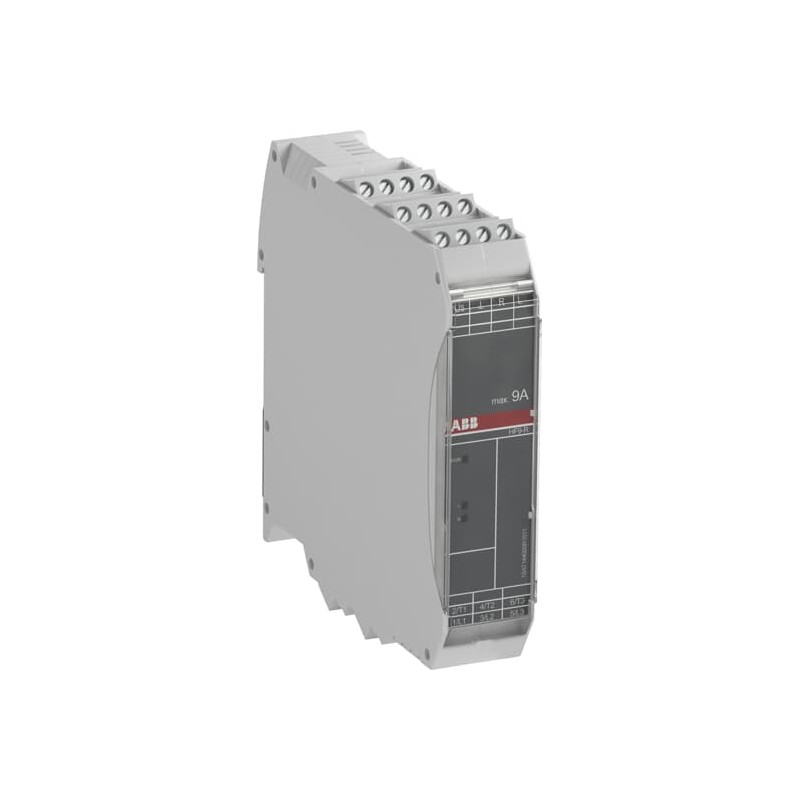

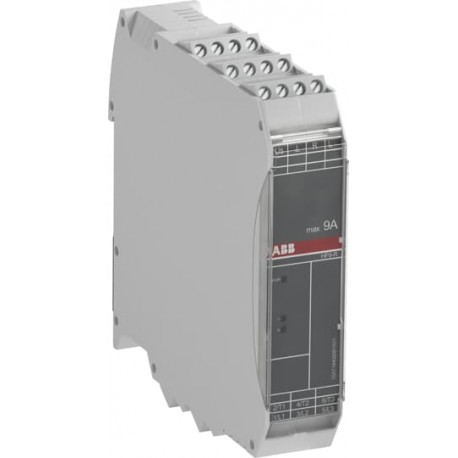

1SAT144000R1011 ABB HF9-R-VCC-24 VCC
1SAT144000R1011
ABB
HF9-R-VCC-24 VCC
HF9-R Électronique Compact Démarreur 24 VDC
Relais électroniques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲La commande
| Quantité D'Ordre Minimum: | 1 pièce |
| Tarif Des Douanes, Numéro: | Quatre vingt cinq million trois cent soixante et onze mille quatre vingt dix huit |
| Principale Du Produit Type: | HF |
| Nom Du Produit: | Démarreur Électronique |
Téléchargements Populaires
| Les Instructions et les Manuels: | 2CDC130014M0401 2CDC130009M0401 2CDC130013M0401 2CDC130007M0401 2CDC130015M0401 |
| Dimension Diagramme: | 1SAT100401F0001 |
Dimensions
| Le Produit Net De La Largeur: | 22,5 mm |
| Le Produit Net De La Hauteur: | 99 mm |
| Le Produit Net De La Profondeur Et De La Longueur: | 114,5 mm |
| Produit Poids Net: | 0.174 kg |
Technique
| Normes: | IEC/EN 60947-1 IEC/EN 60947-4-2 UL 60947-1 UL 60947-4-2 |
| Fonction: | Repris-en-ligne-démarreur |
| Tension Nominale D'Utilisation: | Circuit principal 500 V AC |
| Tension De Fonctionnement: | Maximum 550 V AC Minimum de 42 V AC |
| Fréquence nominale (f): | Circuit Principal 50 Hz Circuit Principal 60 Hz |
| Nominale De La Tension D'Alimentation (Us): | 24 V DC |
| D'Entrée Nominale Tension (UDANS): | Seuil de commutation de Signal <0> -3 ... 9.6 V Seuil de commutation de Signal <1> 19.2 ... 30 V |
| Nominale De Tenue Aux Impulsions De Tension (Uimp): | Circuit de 6 kV |
| Tension Nominale D'Isolement (Uj'): | 500 V |
| Courant assigné nominal AC-51 (jee): | 9 Un |
| Courant assigné nominal AC-53a (jee): | 6.5 Une |
| Nominale D'Alimentation De Courant (Is): | 0.04 |
| Classé Sans Interruption De Courant (Iu): | 9 Un |
| Courant D'Entrée: | 0.003 Un |
| Fréquence De Commutation: | ≤ 2 Hz 120 démarre/min 7200 démarrages/h |
| De fonctionnement assignée d'Alimentation AC-53a (Pe): | 3 kW |
| Catégorie De Surtension: | III |
| Protection De Surcharge: | Pas de protection contre les surcharges |
| Voyage De Classe: | Aucun |
| Nombre de Pôles: | Trois |
| La Perte De Puissance: | Maximum De 14,6 W Minimum De 1,1 W |
| Nombre de Pôles Protégés: | Trois |
| Durabilité Mécanique: | 10000 cycle de |
| Électrique De La Durabilité: | 30000000 cycle |
| Temps De Retard (?): | Hors, au Maximum, Éteint par la Tension d'Alimentation de 500 ms Hors, Typique, Éteint par le Contrôle de la Tension d'Entrée de 30 ms Hors, Typique, Éteint par la Tension d'Alimentation de 25 ms Hors, au Maximum, Éteint avec bouton-Poussoir 3 de la deuxième unité de temps] Arrêt, Minimum, Éteint avec bouton-Poussoir de 0,5 seconde [unité de temps] |
| Montage sur Rail DIN: | TH35-15 (35 x 15 mm Rail de Montage) acc. à la norme IEC 60715 TH35-7.5 (35 x 7,5 mm Rail de Montage) acc. à la norme IEC 60715 |
| Position De Montage: | Position 1, la charge de fond de côté |
| La Connexion De La Capacité Du Circuit De Commande: | Flexible avec Embout 1/2x 1 ... 2.5 mm2 Flexible de 1/2x 1 ... 2.5 mm2 Rigide 1x de 0,5 ... 4 mm2 |
| La Connexion De La Capacité Du Circuit Principal: | Flexible avec Embout 1x 2 ... 2,5 mm2 Flexible 1x 2 ... 2,5 mm2 Rigide 1x 2 ... 2,5 mm2 |
| Recommandé Tournevis: | Circuit De Commande M3 Circuit Principal M3 |
| Type De Terminal: | Bornes À Vis |
| Couple De Serrage: | Circuit de commande De 0,5 ... À 0,6 N·m Circuit principal De 0,5 ... À 0,6 N·m |
| Dénudage De Fil Longueur: | Circuit de commande 8 mm Circuit de 8 mm |
| Degré De Pollution: | Deux |
| Perte De Phase Sensible: | Oui |
| Degré de Protection: | Boîtier IP20 Circuit principal Bornes IP20 |
| Courant de court-Circuit Nominal (SCCR): | (500 V AC, 30 UNE Classe J ou CC) 100 kA |
La Sécurité De L'Information
| La durée moyenne de Défaillance (MTTF): | 39.6 année |
Techniques d'UL/CSA
| Exploitation maximale de la Tension UL/CSA: | Circuit principal 500 V AC |
| La puissance d'UL/CSA: | Nominale de Commutation de Rendement à Pleine Charge (facteur de puissance = 0.4) 3 Hp Nominale de Commutation de Rendement à Pleine Charge (facteur de puissance = 0.8) 6.1 Ch |
| Intensité nominale UL/CSA: | 6.5 Une |
| Amplis À Pleine Charge Du Moteur Utiliser: | 6.5 Une |
| La connexion de la Capacité du Circuit Principal UL/CSA: | Flexible avec Embout 1x 24 ... 14 AWG Flexible 1x 24 ... 14 AWG Solide 1x 24 ... 14 AWG |
| La connexion de la Capacité du Circuit de commande UL/CSA: | Flexible avec Embout 1x 24 ... 14 AWG Flexible 16-8 AWG Solide 1x 24 ... 14 AWG |
| Couple de serrage UL/CSA: | Circuit de commande 5 ... 7 in·lb Circuit de 5 ... 7 in·lb |
De l'environnement
| Température De L'Air Ambiant: | Fonctionnement -25 ... +70 °C Opération Compensée -40 ... + 80 °C |
| RoHS Status: | Suite à la Directive européenne 2011/65/UE |
Les certificats et les Déclarations (Numéro de Document de l')
| CCC Certificat: | 1SAA918005-3801 |
| cUL Certificat: | cUL E191658 |
| Déclaration de Conformité CE: | 1SAD038501-0195 |
| EAC Certificat: | 1SAA918001-2701 |
| Les Instructions et les Manuels: | 2CDC130014M0401 2CDC130009M0401 2CDC130013M0401 2CDC130007M0401 2CDC130015M0401 |
| La Directive RoHS De L'Information: | 1SAD038501-0195 |
Conteneur D'Informations
| Paquet Niveau 1 Unités: | 1 pièce |
| Paquet Niveau 1 Largeur: | 150 mm |
| Paquet De Niveau 1 De La Profondeur Et De La Longueur: | 115 mm |
| Paquet De Niveau 1 De La Hauteur: | 34 mm |
| Paquet Niveau 1 Poids Brut: | 0.274 kg |
| Paquet Niveau 1 EAN: | 4013614515637 |
Les Classifications
| E-nummer: | Trois million deux cent dix mille quatre cent quatre vingt quatorze |
| ETIM 5: | EC001037 - Moteur de démarreur de la combinaison |
| ETIM 6: | EC001037 - démarreur Moteur/Moteur de démarreur de la combinaison |
| ETIM 7: | EC001037 - démarreur Moteur/Moteur de démarreur de la combinaison |
| eClass: | 7.0 27370905 |
| UNSPSC: | Trente neuf million cents vingt et une mille cinq cent quatorze |
