ABBDisjoncteur-protection moteur1SAM401923R1003 ABB Bloc d’alimentation S2-M3-50

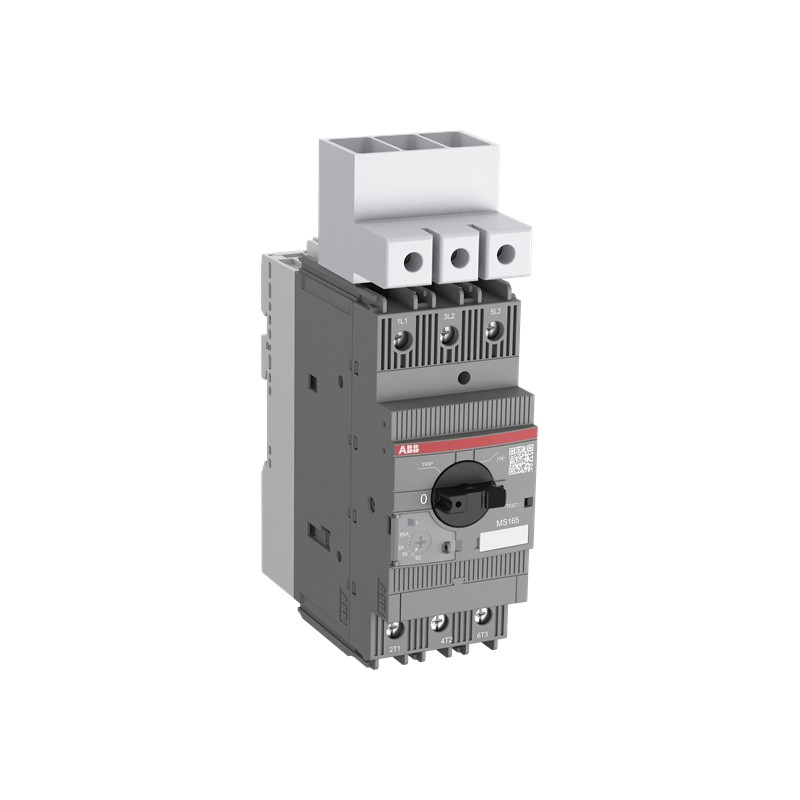

ABB 1SAM401923R1003 1SAM401923R1003 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

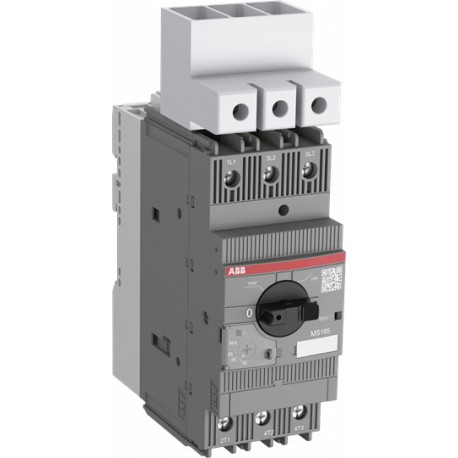

1SAM401923R1003 ABB Bloc d’alimentation S2-M3-50

Référence: 1SAM401923R1003

Fabricant: ABB

Description:

Bloc d’alimentation S2-M3-50
S2-M3-50 3-phase Power infeed Block for MS165, 50 mm²

Catégories:

  • Systèmes de distribution d'énergie / Commutateurs > Borne de ligne principale
  • ABB > Disjoncteur-protection moteur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 42,14 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85369010
Téléchargements populaires
Fiche technique, Informations techniques1SBC100214C0202
Instructions et manuels2CDC131081M6801
Instructions et manuels (partie 3)1SBC100214C0202
Dessin dimensionnel CAO2CDC001079B0201
Dimensions
Largeur nette du produit54 mm
Hauteur nette du produit65 mm
Profondeur/longueur nette du produit59.3 mm
Poids net du produit0.172 kg
Technique
Tension nominale de fonctionnement690 V AC
250 V DC
Courant nominal de fonctionnement (Ie)125 A
Nombre de pôles3P
Degré de protectionIP20
Type de terminalBornes à vis
Capacité de connexion du circuit principalFlexible 1x 10 ... 50 mm²
Rigid 1x 10 ... 50 mm²
Couple de serrageCircuit principal 6 N·m
Longueur de dénudage des filsCircuit principal 16 mm
NormesIEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
RemarquesUL/CSA Type E/F and IEC
Technique UL/CSA
Tension de fonctionnement maximale UL/CSACircuit principal 600 V AC
Capacité de connexion du circuit principal UL/CSAFlexible 1x 8-0 AWG
Stranded 1x 8-0 AWG
Couple de serrage UL/CSACircuit principal 54 in·lb
Environnemental
Température de l'air ambiantOperation -25 ... +60 °C
Storage -50 ... +85 °C
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SAA963005-4502
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP2ade4f22-d224-4870-8572-2f6afc73f2e4 Germany
SCIP simplifié0ec21bcf-a57c-4350-b02d-97604b9b2788 Italy
11ea5fb6-292a-40c4-b60a-aa931583bc0b France
2cccbf9d-54e0-4d0a-b766-b1c9feb792d1 Estonia
49c21700-6a66-4b21-9fdd-83d6a05ccb3e Belgium
509c98fa-41db-4fe7-a9a1-6e014b838ca6 Czech Republic
56df1229-a648-4e2c-98a7-9328271915d9 Portugal
667e85f1-6302-42d2-9f2b-dda490cbb5dd Denmark
6f7c17b6-b1e2-4178-9951-4bb87c86c4f3 Norway
7a79ac9c-42f3-4105-a46a-0a4a4f1052be Croatia
7b6ad2ec-2afe-4b2a-9757-933d2fec2d2b Germany
931e3a3c-12bb-48ef-80d4-ffa401e7d11b Hungary
9e686ed5-2bc0-472a-aed4-c525c221543f Spain
a21ed621-d578-4555-ba32-04368b431ba5 Poland
c7fb676f-c044-43b4-a88c-6d2eb0af53e9 Netherlands
cb3d615c-0c28-4973-be8a-b7c456bbd57a Sweden
dba769f9-d66d-4416-9aa5-a2bc6486251e Bulgaria
e5740a91-846c-44d3-bf16-ed3b4581502c Finland
f4c2790f-2e2e-4c90-bb51-a0f669b73e18 Greece
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006539
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Déclaration de conformité - CE1SAD101100-3411
Déclaration de conformité - UKCA1SAD201100-3411
Certificat ULE121190-20000619
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 180 mm
Profondeur/Longueur du niveau d’emballage 159 mm
Hauteur du niveau d’emballage 164 mm
Poids brut du colis niveau 10.19 kg
Code EAN du niveau d’emballage 14013614555725
Classifications et normes externes
Code de classification des objetsX
ETIM 9EC000275 - Main line branch terminal
ETIM 10EC000275 - Main line branch terminal
eClassV11.0 : 27400603
UNSPSC39121410
Code de catégorie granulaire IDEA (IGCC)4561 >> Power Blocks & Distribution Blocks

ETIM for 1SAM401923R1003 Systèmes de distribution d'énergie / Commutateurs (EC000275)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique125 A
Nom de la caractéristiqueType de raccordement (EF000124)
Valeur de la caractéristiqueVisser
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueVis
Nom de la caractéristiqueNombre d'entrées (EF000318)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de sorties (EF000319)
Valeur de la caractéristique3
Nom de la caractéristiqueAdapté à un conducteur massif (EF007816)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un conducteur multifilaire (EF007818)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un conducteur à fil fin (EF007804)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté pour câbles à brins fins sans embout (EF016327)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté pour câbles à brins extra fins (EF016328)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté pour câbles à brins extra fins sans embout (EF016329)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueSection de conducteur, entrée (EF016330)
Valeur de la caractéristique10 mm²
Nom de la caractéristiqueSection de conducteur, sortie (EF016331)
Valeur de la caractéristique10 mm²
Nom de la caractéristiqueSection de conducteur, entrée AWG (EF016332)
Valeur de la caractéristique0
Nom de la caractéristiqueProtégé contre les contacts (EF004521)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique65 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique54 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique59.3 mm
