Agrandir l'image

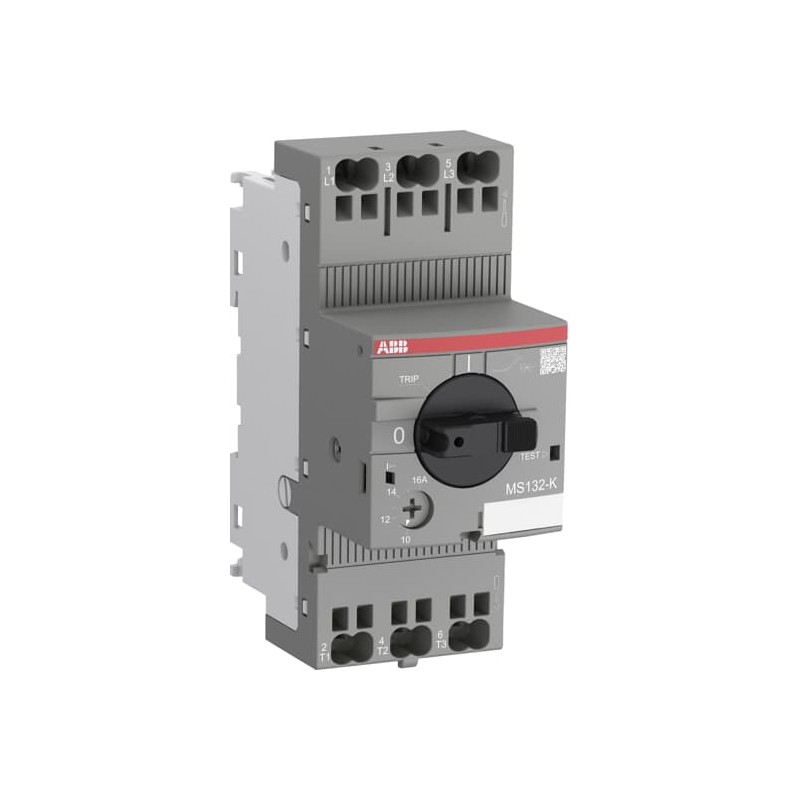

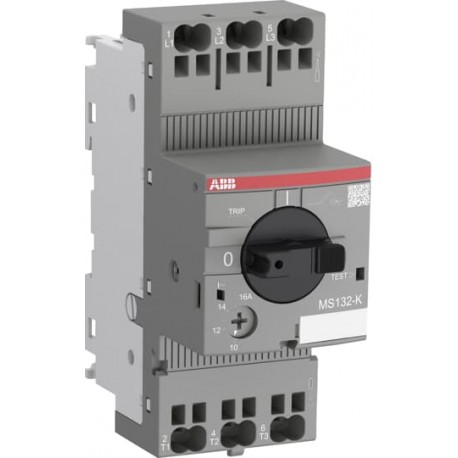

1SAM350010R1005 ABB Protège-moteur à pousser MS132-1.0K
1SAM350010R1005
ABB
Protège-moteur à pousser MS132-1.0K
MS132-1,0 K disjoncteur de protection moteur Push-In
MS132-1,0 K Manuel de démarrage Moteur
Appareillage industriel basse tension > Disjoncteur moteur
Disjoncteur-protection moteur
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲La commande
| Quantité D'Ordre Minimum: | 1 pièce |
| Tarif Des Douanes, Numéro: | Quatre vingt cinq million trois cent soixante deux mille dix |
Téléchargements Populaires
| Fiche De Données Techniques De L'Information: | 1SBC100212C0201 |
| Fiche De Données Techniques De L'Information (Partie 3): | 1SAM300507F0001 1SAM300507F0003 1SAM300508F0001 1SAM300508F0003 |
| Les Instructions et les Manuels: | 2CDC131120M6801 |
| Les Instructions et les Manuels (Partie 2): | 2CDC131085M0201 |
| Caractéristique Temps-Courant De La Courbe: | 1SAM300505F0105 |
Dimensions
| Le Produit Net De La Largeur: | 45 mm |
| Le Produit Net De La Hauteur: | 112 mm |
| Le Produit Net De La Profondeur Et De La Longueur: | 87 mm |
| Produit Poids Net: | 0.256 kg |
Technique
| Service Nominal De Court-Circuit Pouvoir De Coupure (Jecs): | (230 V AC) 100 kA (250 V DC) 3 Pôles en Série de 10 kA (400 V AC) 100 kA (440 V AC) 100 kA (500 V AC) 100 kA (690 V AC) 100 kA |
| Nominale Ultime En Court-Circuit Pouvoir De Coupure (Jecu): | (230 V AC) 100 kA (400 V AC) 100 kA (440 V AC) 100 kA (500 V AC) 100 kA (690 V AC) 100 kA |
| Nominale Instantanée Du Courant De Court-Circuit De Réglage (J'j'): | 12.5 Un |
| Plage De Réglage: | 0.63 1.0 Un ... |
| De fonctionnement assignée d'Alimentation AC-3 (Pe): | (400 V) en Trois phases 0,25 kW |
| Tension Nominale D'Utilisation: | Circuit principal 690 V AC Circuit principal 250 V DC |
| Courant Assigné Nominal (Jee): | 1 Un |
| Courant assigné nominal AC-3 (Ie): | 1 Un |
| Courant assigné nominal DC-5 (Ie): | 1 Un |
| Fréquence nominale (f): | Circuit Principal 50 Hz Circuit Principal 60 Hz |
| Nominale De Tenue Aux Impulsions De Tension (Uimp): | Circuit de 6 kV |
| Tension Nominale D'Isolement (Uj'): | 690 V |
| La Perte De Puissance: | à la puissance Nominale de Conditions d'Exploitation par Pôle De 0,6 1,6 W ... |
| Nombre de Pôles: | Trois |
| Classique Gratuit-Thermique de l'air Actuelle (jeth): | Circuit Principal 1 |
| Degré de Protection: | Boîtier IP20 Circuit principal Bornes IP20 |
| Degré De Pollution: | Trois |
| Électrique De La Durabilité: | 50000 cycle |
| Durabilité Mécanique: | 100000 cycle |
| Type De Terminal: | Poussoir à Ressort Bornes |
| La Connexion De La Capacité Du Circuit Principal: | Flexible avec Embout 1/2x de 0,5 ... 4 mm2 Flexibles avec Isolation 1x Bague de 0,5 ... 4 mm2 Flexible Isolé Embout 2x 0.5 ... 2.5 mm2 Flexible de 1/2x 0.75 ... 4 mm2 Solide 1/2x 1 ... 2.5 mm2 Brin 1/2x, 1 ... 6 mm2 |
| Dénudage De Fil Longueur: | Circuit de 12 mm |
| Recommandé Tournevis: | Cruciforme pozidriv 2 |
| Position De Montage: | La Position 1 à 6 |
| Montage sur Rail DIN: | TH35-7.5 (35 x 7,5 mm Rail de Montage) acc. à la norme IEC 60715 TH35-15 (35 x 15 mm Rail de Montage) acc. à la norme IEC 60715 |
| Minimum De Distance De Montage: | Électrique Conductrice Conseil d'administration, à l'Horizontale Jusqu'à 400 V 0 mm Électrique Conductrice Conseil d'administration, à l'Horizontale Jusqu'à 690 V 1.5 mm Électrique Conductrice Conseil d'administration, à la Verticale de 75 mm Autre Appareil de Même Type, Horizontal 0 mm Autre Appareil de Même Type, à la Verticale de 150 mm |
| Actionneur De Type: | Tournant La Poignée |
| Le Contact De L'Indication De Position: | SUR / OFF / VOYAGE |
| Normes: | IEC/EN 60947-1 LA NORME CEI/EN 60947-2 IEC/EN 60947-4-1 UL 60947-1 UL 60947-4-1 |
Techniques d'UL/CSA
| Courant de court-Circuit Nominal (SCCR): | UL Répertorié les Fusibles ou les Disjoncteurs, Groupe d'Installations (480 V AC) 65 kA UL Répertorié les Fusibles ou les Disjoncteurs, Groupe d'Installations (600 V AC) 47 kA Toute UL Fusibles ou les Disjoncteurs Moteur de Déconnexion (480 V AC) 65 kA Toute UL Fusibles ou les Disjoncteurs Moteur de Déconnexion (600 V AC) 47 kA UL Répertorié les Fusibles ou les Disjoncteurs, Appuyez Conducteur de Protection dans le Groupe des Installations (480 V AC) 65 kA UL Répertorié les Fusibles ou les Disjoncteurs, Appuyez Conducteur de Protection dans le Groupe des Installations (600 V AC) 47 kA |
| Exploitation maximale de la Tension UL/CSA: | Circuit principal 600 V AC |
| Intensité nominale UL/CSA: | 1 Un |
| La puissance d'UL/CSA: | (550 ... 600 V AC) en Trois phases 0,5 Hp |
| Amplis À Pleine Charge Du Moteur Utiliser: | (200 V AC) Trois la Phase 1, Un (208 V CA) Trois la Phase 1, Un (220 ... 240 V AC) Trois la Phase 1, Un (440 ... 480 V AC) Trois la Phase 1, Un (550 ... 600 V AC) Trois la Phase 1, Un |
| Rotor Bloqué Amplis: | (200 V AC) triphasé 6 Un (208 V CA) triphasé 6 Un (220 ... 240 V AC) triphasé 6 Un (440 ... 480 V AC) triphasé 6 Un (550 ... 600 V AC) triphasé 6 Un |
| Générales d'Utilisation de Notation UL/CSA: | (600 V CA) 1 |
| La connexion de la Capacité du Circuit Principal UL/CSA: | Brin 1/2x 18-10 AWG Brin 1x 8 AWG |
De l'environnement
| Température De L'Air Ambiant: | Autour de l'Enceinte 0 ... +40 °C Fonctionnement -25 ... +70 °C Opération Compensée -25 ... +60 °C De Stockage -50 ... +80 °C |
| Température De L'Air Ambiant De La Rémunération: | Oui |
| Altitude De Fonctionnement Maximale Admissible: | 2000 m |
| Résistance aux Chocs de l'acc. à IEC 60068-2-27: | 11 ms d'Impulsion de 25g |
| La résistance aux Vibrations de l'acc. CEI 60068-2-6: | 5g / 3 ... 150 Hz |
| RoHS Status: | Suite à la Directive européenne 2011/65/UE |
Les certificats et les Déclarations (Numéro de Document de l')
| CB Certificat: | 1SAA963002-2002 |
| CCC Certificat: | 1SAA963001-3806 |
| cUL Certificat: | cUL_E137861 |
| Déclaration de Conformité CE: | 1SAD938500-0301 |
| EAC Certificat: | 1SAA963004-2701 |
| Les Instructions et les Manuels: | 2CDC131120M6801 |
| La Directive RoHS De L'Information: | 1SAD938500-0301 |
| Caractéristique Temps-Courant De La Courbe: | 1SAM300505F0105 |
Conteneur D'Informations
| Paquet Niveau 1 Unités: | boîte de 1 pièce |
| Paquet Niveau 1 Largeur: | 50 mm |
| Paquet De Niveau 1 De La Profondeur Et De La Longueur: | 117 mm |
| Paquet De Niveau 1 De La Hauteur: | 82 mm |
| Paquet Niveau 1 Poids Brut: | 0.282 kg |
| Paquet Niveau 1 EAN: | 4013614400353 |
| Paquet Niveau 2 Unités: | carton 28 morceau |
| Paquet Niveau 2 Largeur: | 280 mm |
| Paquet Niveau 2 De La Profondeur Et De La Longueur: | 395 mm |
| Paquet Niveau 2 Hauteur: | 210 mm |
| Paquet De Niveau 2, Poids Brut: | 14.026 g |
| Paquet Niveau 2 EAN: | 4013614522673 |
Les Classifications
| Objet Code De Classification: | F |
| ETIM 5: | EC000074 - protection du Moteur disjoncteur |
| ETIM 6: | EC000074 de protection de Moteur disjoncteur |
| ETIM 7: | EC000074 de protection de Moteur disjoncteur |
| eClass: | 7.0 27370401 |
| UNSPSC: | Trente neuf million cents vingt et une mille cinq cent vingt et un |
| Caractéristique | Valeur |
|---|---|
| Réglage de courant du déclencheur de surcharge (EF002336) | 0.63 A |
| Plage de réglage du déclencheur de court-circuit non retardé (EF007131) | 12.5 A |
| Avec protection thermique (EF006233) | Oui |
| Sensible à une défaillance de phase (EF007400) | Oui |
| Technique de déclenchement (EF007007) | Thermomagnétique |
| Tension de fonctionnement normale (EF001435) | 250 V |
| Courant permanent nominal Iu (EF001389) | 1 A |
| Puissance de fonctionnement nominale, CA-3, 230 V (EF007025) | 0.25 kW |
| Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) | 0.25 kW |
| Type de raccordement du circuit principal (EF006819) | Raccordement par borne à ressort |
| Finition de l'élément d'actionnement (EF006976) | Type de dispositif d'actionnement |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Avec commutateur auxiliaire intégré (EF001387) | Non |
| Avec déclencheur à sous-tension intégré (EF001390) | Non |
| Nombre de pôles (EF001391) | 3 |
| Courant de commutation de court-circuit limite nominal Icu à 400 V, CA (EF007049) | 100 kA |
| Classe de protection (IP) (EF005474) | IP20 |
| Hauteur (EF000040) | 112 mm |
| Largeur (EF000008) | 45 mm |
| Profondeur (EF000049) | 87 mm |
