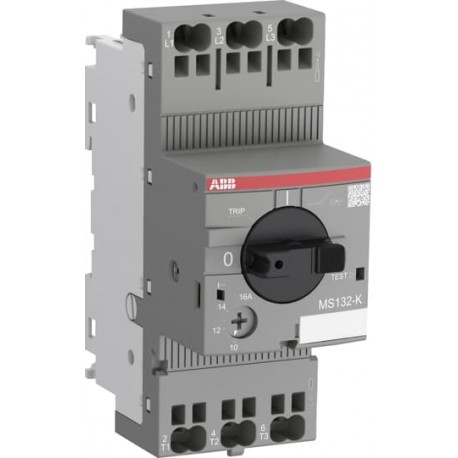

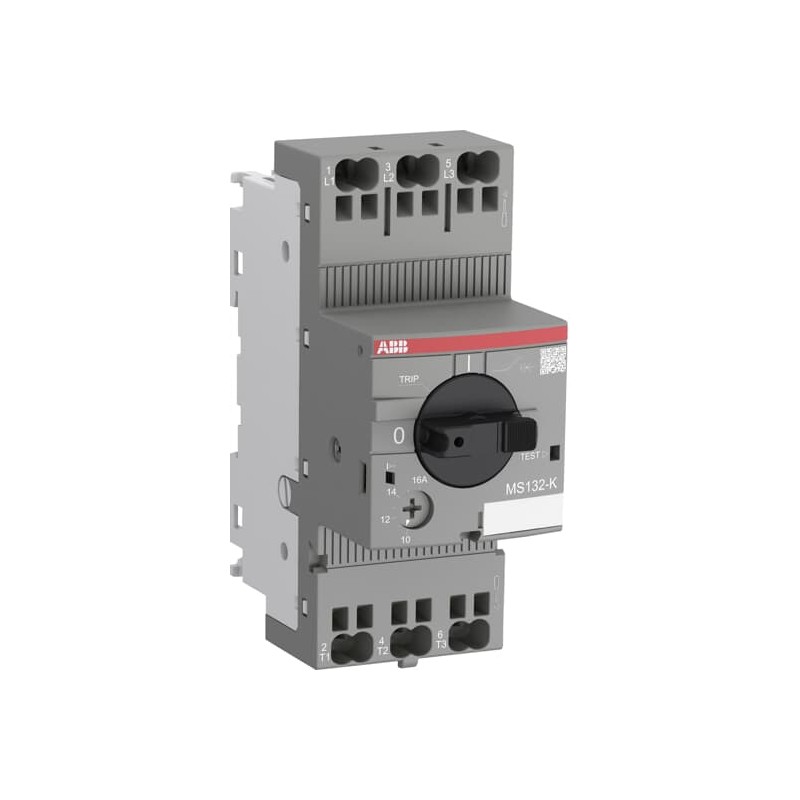

1SAM350010R1002 ABB Protège-moteur à pousser MS132-0.25K
1SAM350010R1002
ABB
Protège-moteur à pousser MS132-0.25K
MS132-0.25 K disjoncteur de protection moteur Push-In
MS132-0.25K Manual Motor Starter 0.16 ... 0.25 A
Appareillage industriel basse tension > Disjoncteur moteur
Disjoncteur-protection moteur
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85362010 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SBC100212C0203 |
| Instructions et manuels | 2CDC131120M6801 |
| Instructions et manuels (partie 2) | 2CDC131060M0202 |
| Instructions d'utilisation de l'ancien | 2CDC131063M6801 |
| Courbe caractéristique temps-courant | 1SAM300505F0102 |
| Caractéristique I²t | 1SAM300507F0001 |
| 1SAM300507F0003 | |
| Caractéristique du courant de coupure | 1SAM300508F0001 |
| 1SAM300508F0003 | |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Vidéo d'installation | 9AKK108466A6074 |
| 9AKK108466A6068 | |
| Vidéo marketing | 9AKK107991A4712 |
| 2CDC131153V0201 | |
| Dimensions | |
| Largeur nette du produit | 45 mm |
| Hauteur nette du produit | 112 mm |
| Profondeur/longueur nette du produit | 87 mm |
| Poids net du produit | 0.256 kg |
| Technique | |
| Pouvoir de coupure nominal en court-circuit (Ics) | (230 V AC) 100 kA |
| (250 V DC) 3 Poles in Series 10 kA | |
| (400 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Pouvoir de coupure ultime en court-circuit (Icu) | (230 V AC) 100 kA |
| (400 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Réglage du courant de court-circuit instantané nominal (Ii) | 3.1 A |
| Plage de réglage | 0.16 ... 0.25 A |
| Puissance nominale de fonctionnement AC-3 (Pe) | (400 V) Three Phase 0.06 kW |
| Puissance nominale de fonctionnement AC-3e (Pe) | (400 V) Three Phase 0.06 kW |
| Tension nominale de fonctionnement | Circuit principal 690 V AC |
| Circuit principal 250 V DC | |
| Courant nominal de fonctionnement (Ie) | 0.25 A |
| Courant de fonctionnement nominal AC-3 (Ie) | 0.25 A |
| Courant de fonctionnement nominal AC-3e (Ie) | 0.25 A |
| Courant de fonctionnement nominal DC-5 (Ie) | 0.25 A |
| Fréquence nominale (f) | Circuit principal 50 Hz |
| Circuit principal 60 Hz | |
| Fréquence de fonctionnement (fsw) | 0 ... 400 Hz |
| Tension nominale de tenue aux impulsions (Uimp) | Circuit principal 6 kV |
| Tension d'isolement nominale (Ui) | 690 V |
| Perte de puissance | at Rated Operating Conditions per Pole 0.7 ... 1.6 W |
| Nombre de pôles | 3P |
| Courant thermique conventionnel à l'air libre (Ith) | Circuit principal 0.25 A |
| Degré de protection | Housing IP20 |
| Main Circuit Terminals IP20 | |
| Degré de pollution | 3 |
| Durabilité électrique | 50000 cycle |
| Durabilité mécanique | Nr. Operations 100000 cycle |
| Type de terminal | Bornes à ressort enfichables |
| Capacité de connexion du circuit principal | Flexible with Ferrule 1/2x 0.5 ... 4 mm² |
| Flexible with Insulated Ferrule 1x 0.5 ... 4 mm² | |
| Flexible with Insulated Ferrule 2x 0.5 ... 2.5 mm² | |
| Flexible 1/2x 0.75 ... 4 mm² | |
| Solid 1/2x 1 ... 2.5 mm² | |
| Stranded 1/2x 1 ... 6 mm² | |
| Longueur de dénudage des fils | Circuit principal 12 mm |
| Tournevis recommandé | Pozidriv 2 |
| Position de montage | 1 ... 6 |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Distance de montage minimale | Electrical Conductive Board, Horizontal - Up to 400 V 0 mm |
| Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm | |
| Electrical Conductive Board, Vertical 75 mm | |
| Other Device Same Type, Horizontal 0 mm | |
| Other Device Same Type, Vertical 150 mm | |
| Type d'actionneur | Rotary Handle |
| Indication de la position du contact | ON / OFF / TRIP |
| Normes | IEC/EN 60947-1 |
| IEC/EN 60947-2 | |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Remarques | UL508 Self-Protected Combination Motor Controller (Type E) in combination with terminal spacer TS1-M3-K |
| Technique UL/CSA | |
| Courant nominal de court-circuit (SCCR) | Manual Self-Protected Combination Controllers (Type E), (480Y / 277 V AC) 65 kA |
| Manual Self-Protected Combination Controllers (Type E), (600Y / 347 V AC) 47 kA | |
| Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 65 kA | |
| Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 47 kA | |
| Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 65 kA | |
| Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 47 kA | |
| Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (480Y / 277 V AC) 65 kA | |
| Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (600Y / 347 V AC) 47 kA | |
| Tension de fonctionnement maximale UL/CSA | Circuit principal 600 V AC |
| Utilisation du moteur à pleine charge | (200 V AC) Three Phase 0.25 A |
| (208 V AC) Three Phase 0.25 A | |
| (220 ... 240 V AC) Three Phase 0.25 A | |
| (440 ... 480 V AC) Three Phase 0.25 A | |
| (550 ... 600 V AC) Three Phase 0.25 A | |
| Amplis à rotor bloqué | (200 V AC) Three Phase 1.5 A |
| (208 V AC) Three Phase 1.5 A | |
| (220 ... 240 V AC) Three Phase 1.5 A | |
| (440 ... 480 V AC) Three Phase 1.5 A | |
| (550 ... 600 V AC) Three Phase 1.5 A | |
| Classification d'utilisation générale UL/CSA | (600 V AC) 0.25 A |
| Capacité de connexion du circuit principal UL/CSA | Stranded 1/2x 18-10 AWG |
| Stranded 1x 8 AWG | |
| Environnemental | |
| Température de l'air ambiant | Around the Enclosure 0 ... +40 °C |
| Operation -25 ... +70 °C | |
| Operation Compensated -25 ... +60 °C | |
| Storage -50 ... +80 °C | |
| Compensation de la température de l'air ambiant | Oui |
| Altitude maximale de fonctionnement autorisée | 2000 m |
| Résistance aux chocs selon la norme IEC 60068-2-27 | 11 ms Pulse 25g |
| Résistance aux vibrations | 5g 3 ... 150 Hz |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SAA963005-4502 |
| Informations RoHS | 1SAA963006-4502 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006539 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| ABB EcoSolutions | |
| Instructions de démontage en fin de vie | 1SAC200333H0001 |
| Déclaration environnementale de produit - DEP | 1SAC200360H0001 |
| 1SAC200385H0001 | |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SAA963000-4601 |
| Certificat ABS | 1SAA963001-0101 |
| Certificat ATEX | 1SAA963000-3902 |
| Certificat CB | 1SAA963002-2002 |
| Certificat CCC | 2024010307658958 |
| Certificat CQC | CQC2017010307034621 |
| Caractéristique du courant de coupure | 1SAM300508F0001 |
| 1SAM300508F0003 | |
| Déclaration de conformité - CCC | 2020980307004600 |
| Déclaration de conformité - CE | 1SAD101100-3402 |
| Déclaration de conformité - UKCA | 1SAD201100-3402 |
| Certificat DNV GL | 1SAA963001-0304 |
| Certificat EAC | 1SAA963004-2701 |
| Certificat IECEx | 1SAA963000-4001 |
| Certificat KC | 1SAA963002-1502 |
| Certificat RINA | 1SAA963002-0802 |
| Certificat UL | E137861-20090225 |
| E345003-20090225 | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 50 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 117 mm |
| Hauteur du niveau d’emballage 1 | 82 mm |
| Poids brut du colis niveau 1 | 0.282 kg |
| Code EAN du niveau d’emballage 1 | 4013614400322 |
| Nombre d’unités au niveau d’emballage 2 | carton 28 pièce |
| Largeur du niveau d’emballage 2 | 280 mm |
| Profondeur/Longueur du niveau d’emballage 2 | 395 mm |
| Hauteur du niveau d’emballage 2 | 210 mm |
| Poids brut du colis de niveau 2 | 14.026 kg |
| Code EAN du niveau d’emballage 2 | 4013614522642 |
| Classifications et normes externes | |
| Code de classification des objets | F |
| ETIM 9 | EC000074 - Motor protection circuit-breaker |
| ETIM 10 | EC000074 - Motor protection circuit-breaker |
| eClass | V11.0 : 27370401 |
| UNSPSC | 39121521 |
| Code de catégorie granulaire IDEA (IGCC) | 4731 >> Manual Starters |
| Numéro E (Finlande) | 3707832 |
| Numéro E (Suède) | 3110451 |
| Caractéristique | Valeur |
|---|---|
| Réglage de courant du déclencheur de surcharge (EF002336) | 0.16 A |
| Plage de réglage du déclencheur de court-circuit non retardé (EF007131) | 3.1 A |
| Avec protection thermique (EF006233) | Oui |
| Sensible à une défaillance de phase (EF007400) | Oui |
| Technique de déclenchement (EF007007) | Thermomagnétique |
| Tension de fonctionnement normale (EF001435) | 250 V |
| Courant permanent nominal Iu (EF001389) | 0.25 A |
| Puissance de fonctionnement nominale, CA-3, 230 V (EF007025) | 0.06 kW |
| Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) | 0.06 kW |
| Type de raccordement du circuit principal (EF006819) | Raccordement par borne à ressort |
| Finition de l'élément d'actionnement (EF006976) | Type de dispositif d'actionnement |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Avec commutateur auxiliaire intégré (EF001387) | Non |
| Avec déclencheur à sous-tension intégré (EF001390) | Non |
| Nombre de pôles (EF001391) | 3 |
| Courant de commutation de court-circuit limite nominal Icu à 400 V, CA (EF007049) | 100 kA |
| Classe de protection (IP) (EF005474) | IP20 |
| Hauteur (EF000040) | 112 mm |
| Largeur (EF000008) | 45 mm |
| Profondeur (EF000049) | 87 mm |
