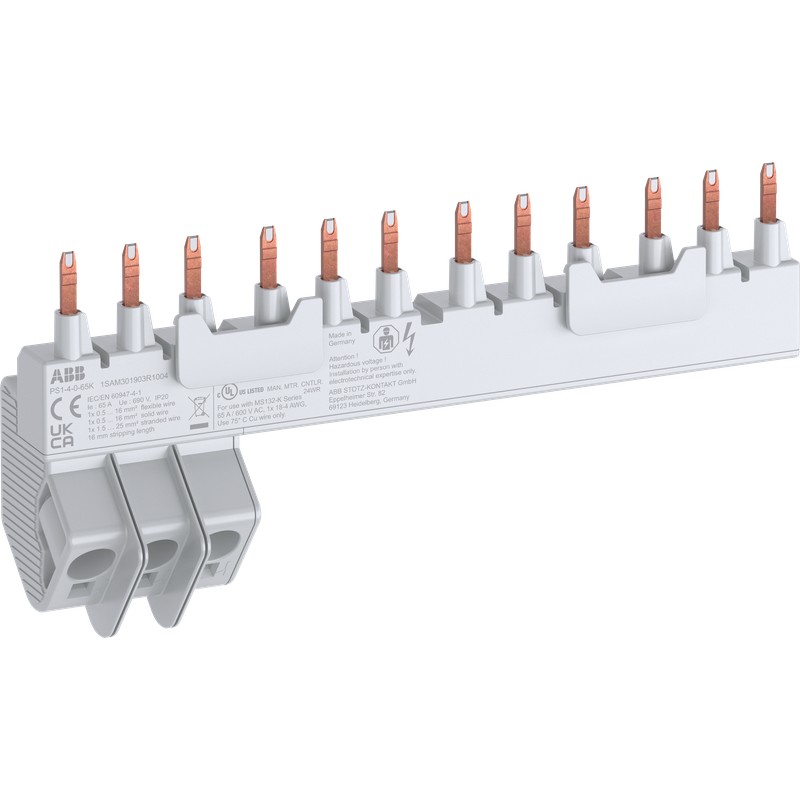

1SAM301903R1004 ABB Barre d’autobus PS1-4-0-65K
1SAM301903R1004
ABB
Barre d’autobus PS1-4-0-65K
PS1-4-0-65K 3-phase busbar 4x MS132-K, 65A
Appareillage industriel basse tension > Peigne de raccordement
Disjoncteur-protection moteur
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85369010 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SBC100214C0202 |
| Instructions et manuels | 2CDC131120M6801 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Vidéo d'installation | 9AKK108466A6165 |
| 9AKK108466A6166 | |
| Vidéo marketing | 9AKK107991A4712 |
| 2CDC131153V0201 | |
| Dimensions | |
| Largeur nette du produit | 177.1 mm |
| Hauteur nette du produit | 84.8 mm |
| Profondeur/longueur nette du produit | 48.4 mm |
| Poids net du produit | 0.139 kg |
| Technique | |
| Tension nominale de fonctionnement | 690 V AC |
| 250 V DC | |
| Courant nominal de fonctionnement (Ie) | 65 A |
| Tension nominale de tenue aux impulsions (Uimp) | 6 kV |
| Nombre de pôles | 3P |
| Degré de protection | IP20 |
| Degré de pollution | 3 |
| Capacité de connexion du circuit principal | Flexible with Ferrule Spring 1x 0.5 ... 16 mm² |
| Flexible with Ferrule Push-in 1x 4 ... 16 mm² | |
| Flexible with Insulated Ferrule Spring 1x 0.5 ... 16 mm² | |
| Flexible with Insulated Ferrule Push-in 1x 4 ... 16 mm² | |
| Flexible Spring 1x 0.5 ... 16 mm² | |
| Solid Spring 1x 0.5 ... 16 mm² | |
| Solid Push-in 1x 4 ... 16 mm² | |
| Stranded Spring 1x 1.5 ... 25 mm² | |
| Stranded Push-in 1x 6 ... 25 mm² | |
| Longueur de dénudage des fils | Circuit principal 16 mm |
| Tournevis recommandé | Circuit principal 4 |
| Normes | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | Circuit principal 600 V AC |
| Capacité de connexion du circuit principal UL/CSA | Stranded Spring 1x 18-4 AWG |
| Stranded Push-in 1x 8-4 AWG | |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +70 °C |
| Storage -50 ... +80 °C | |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SAA963005-4502 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006539 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SAD101100-3411 |
| Déclaration de conformité - UKCA | 1SAD201100-3411 |
| Certificat UL | E121190-20000619 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 84 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 180 mm |
| Hauteur du niveau d’emballage 1 | 61 mm |
| Poids brut du colis niveau 1 | 0.184 kg |
| Code EAN du niveau d’emballage 1 | 4013614562938 |
| Classifications et normes externes | |
| Code de classification des objets | W |
| ETIM 9 | EC000215 - Phase busbar |
| ETIM 10 | EC000215 - Phase busbar |
| eClass | V11.0 : 27371306 |
| UNSPSC | 39121117 |
| Code de catégorie granulaire IDEA (IGCC) | 4378 >> Phase busbar |
| Numéro E (Finlande) | 3709759 |
| Numéro E (Norvège) | 4364237 |
| Numéro E (Suède) | 3110829 |
| Caractéristique | Valeur |
|---|---|
| Nombre de phases (EF000351) | 3 |
| Nombre de pôles (EF001391) | 3 |
| Adapté au nombre d'appareils (EF007241) | 4 |
| Dimension du pas (EF007504) | 14 mm |
| Section transversale (EF000649) | 8 mm² |
| Longueur (EF001438) | 177.1 mm |
| Largeur dans les unités de partition (EF002950) | 10.1 |
| Courant permanent nominal Iu (EF001389) | 65 A |
| Finition du raccordement électrique (EF003961) | Broche |
| Isolé (EF000019) | Oui |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Intensité de court-circuit nominale conditionnelle Iq (EF001444) | 100 kA |
| Tension de fonctionnement nominale max. Ue (EF007357) | 690 V |
| Adapté à des appareils équipés d'un conducteur N (EF007218) | Non |
| Adapté à des appareils équipés d'un commutateur auxiliaire (EF007217) | Non |
| Couleur (EF000007) | Gris |
