ABBDisjoncteur-protection moteur1SAM301903R1002 ABB Barre d’autobus PS1-2-0-65K

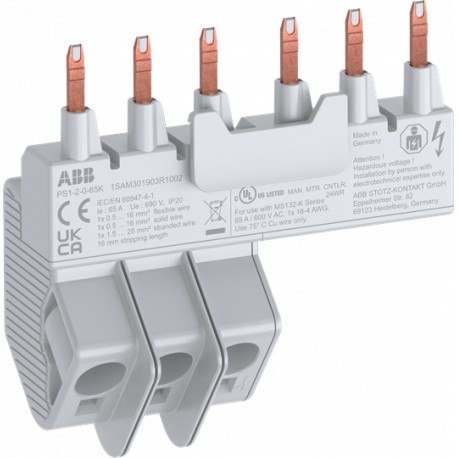

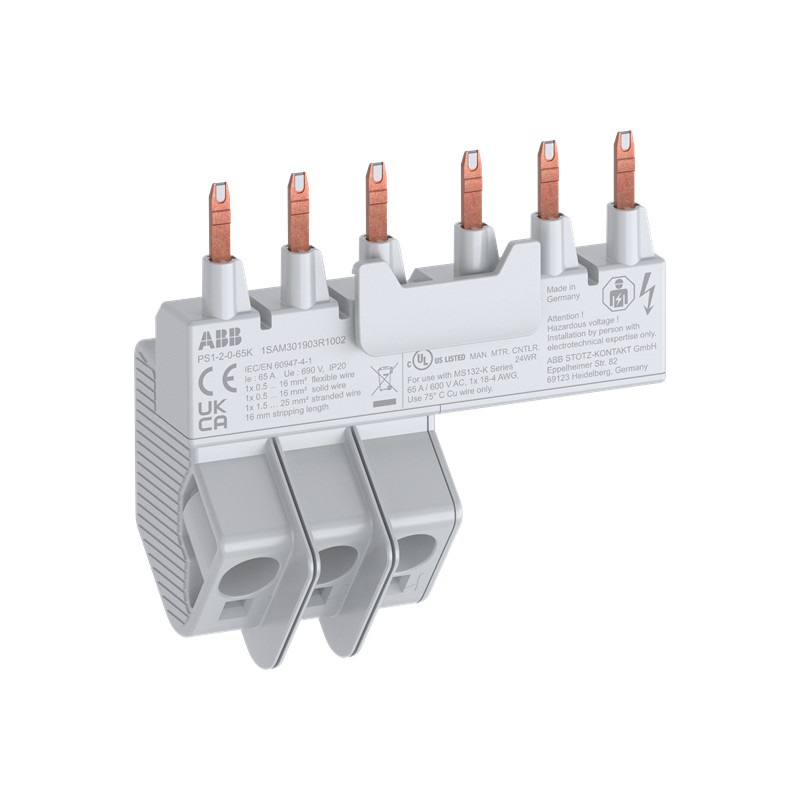

ABB 1SAM301903R1002 1SAM301903R1002 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SAM301903R1002 ABB Barre d’autobus PS1-2-0-65K

Référence: 1SAM301903R1002

Fabricant: ABB

Description:

Barre d’autobus PS1-2-0-65K
PS1-2-0-65K 3-phase busbar 2x MS132-K, 65A

Catégories:

  • Appareillage industriel basse tension > Peigne de raccordement
  • ABB > Disjoncteur-protection moteur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 40,69 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85369010
Téléchargements populaires
Fiche technique, Informations techniques1SBC100214C0202
Instructions et manuels2CDC131120M6801
Dessin dimensionnel CAO2CDC001079B0201
Vidéo d'installation9AKK108466A6165
9AKK108466A6166
Vidéo marketing9AKK107991A4712
2CDC131153V0201
Dimensions
Largeur nette du produit86.7 mm
Hauteur nette du produit84.8 mm
Profondeur/longueur nette du produit48.4 mm
Poids net du produit0.089 kg
Technique
Tension nominale de fonctionnement690 V AC
250 V DC
Courant nominal de fonctionnement (Ie)65 A
Tension nominale de tenue aux impulsions (Uimp)6 kV
Nombre de pôles3P
Degré de protectionIP20
Degré de pollution3
Capacité de connexion du circuit principalFlexible with Ferrule Spring 1x 0.5 ... 16 mm²
Flexible with Ferrule Push-in 1x 4 ... 16 mm²
Flexible with Insulated Ferrule Spring 1x 0.5 ... 16 mm²
Flexible with Insulated Ferrule Push-in 1x 4 ... 16 mm²
Flexible Spring 1x 0.5 ... 16 mm²
Solid Spring 1x 0.5 ... 16 mm²
Solid Push-in 1x 4 ... 16 mm²
Stranded Spring 1x 1.5 ... 25 mm²
Stranded Push-in 1x 6 ... 25 mm²
Longueur de dénudage des filsCircuit principal 16 mm
Tournevis recommandéCircuit principal 4
NormesIEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
Technique UL/CSA
Tension de fonctionnement maximale UL/CSACircuit principal 600 V AC
Capacité de connexion du circuit principal UL/CSAStranded Spring 1x 18-4 AWG
Stranded Push-in 1x 8-4 AWG
Environnemental
Température de l'air ambiantOperation -25 ... +70 °C
Storage -50 ... +80 °C
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SAA963005-4502
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006539
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Déclaration de conformité - CE1SAD101100-3411
Déclaration de conformité - UKCA1SAD201100-3411
Certificat ULE121190-20000619
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 184 mm
Profondeur/Longueur du niveau d’emballage 1180 mm
Hauteur du niveau d’emballage 161 mm
Poids brut du colis niveau 10.134 kg
Code EAN du niveau d’emballage 14013614562914
Classifications et normes externes
Code de classification des objetsW
ETIM 9EC000215 - Phase busbar
ETIM 10EC000215 - Phase busbar
eClassV11.0 : 27371306
UNSPSC39121117
Code de catégorie granulaire IDEA (IGCC)4378 >> Phase busbar
Numéro E (Finlande)3709757
Numéro E (Norvège)4364238
Numéro E (Suède)3110827

ETIM for 1SAM301903R1002 Appareillage industriel basse tension (EC000215)

Nom de la caractéristiqueNombre de phases (EF000351)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueAdapté au nombre d'appareils (EF007241)
Valeur de la caractéristique2
Nom de la caractéristiqueDimension du pas (EF007504)
Valeur de la caractéristique14 mm
Nom de la caractéristiqueSection transversale (EF000649)
Valeur de la caractéristique8 mm²
Nom de la caractéristiqueLongueur (EF001438)
Valeur de la caractéristique86.7 mm
Nom de la caractéristiqueLargeur dans les unités de partition (EF002950)
Valeur de la caractéristique4.95
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique65 A
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBroche
Nom de la caractéristiqueIsolé (EF000019)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension nominale de tenue aux chocs (EF002993)
Valeur de la caractéristique6 kV
Nom de la caractéristiqueIntensité de court-circuit nominale conditionnelle Iq (EF001444)
Valeur de la caractéristique100 kA
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue (EF007357)
Valeur de la caractéristique690 V
Nom de la caractéristiqueAdapté à des appareils équipés d'un conducteur N (EF007218)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à des appareils équipés d'un commutateur auxiliaire (EF007217)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueGris
