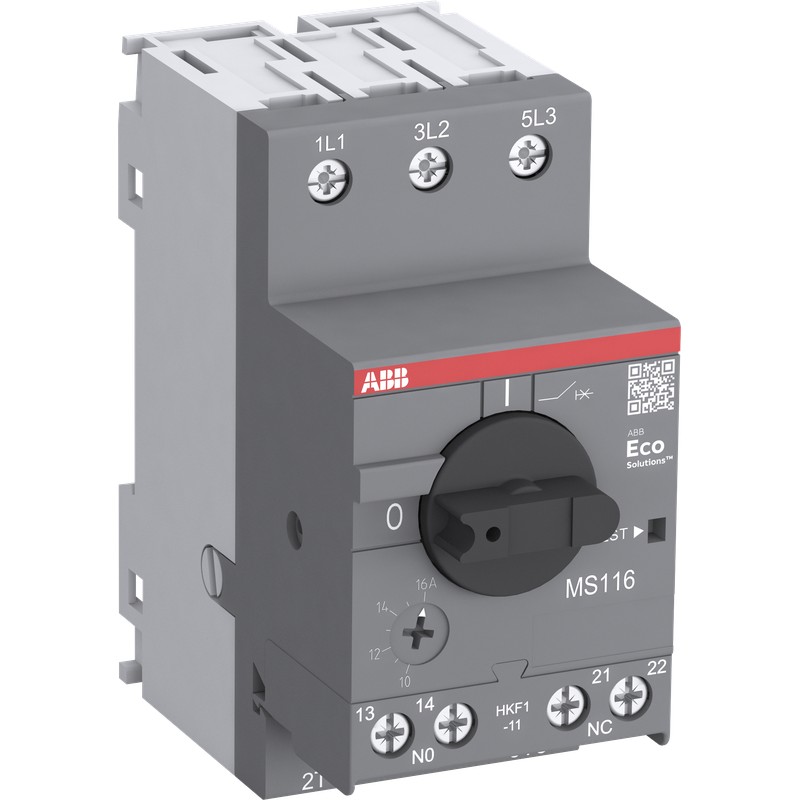

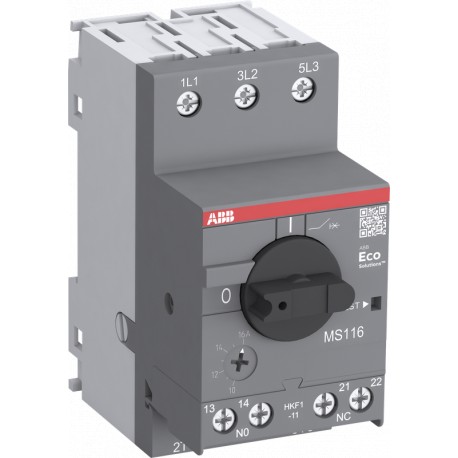

1SAM250005R1007 ABB MS116-2.5-HKF1-11 Démarreur manuel Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SAM250005R1007 ABB MS116-2.5-HKF1-11 Démarreur manuel

1SAM250005R1007

ABB

MS116-2.5-HKF1-11 Démarreur manuel

MS116-2.5-HKF1-11 Manual Motor Starter 1.6 ... 2.5 A

Plus de détails


Disjoncteur-protection moteur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85362010
Téléchargements populaires
Fiche technique, Informations techniques2CDC131025D0201
Fiche technique, Informations techniques (Partie 3)1SAM200507F0001
1SAM200507F0002
1SAM200507F0003
1SAM200508F0001
1SAM200508F0002
1SAM200508F0003
Instructions et manuels2CDC131011M6802
Instructions et manuels (partie 2)2CDC131060M0202
Courbe caractéristique temps-courant1SAM200505F0107
Dessin dimensionnel CAO2CDC001079B0201
Diagramme des dimensions1SAM200422F0001
Dimensions
Largeur nette du produit45 mm
Hauteur nette du produit90 mm
Profondeur/longueur nette du produit85.6 mm
Poids net du produit0.28 kg
Technique
Pouvoir de coupure nominal en court-circuit (Ics)(230 V AC) 50 kA
(400 V AC) 50 kA
(440 V AC) 10 kA
(500 V AC) 10 kA
(690 V AC) 5 kA
Pouvoir de coupure ultime en court-circuit (Icu)(230 V AC) 75 kA
(400 V AC) 75 kA
(440 V AC) 30 kA
(500 V AC) 20 kA
(690 V AC) 10 kA
Réglage du courant de court-circuit instantané nominal (Ii)31.3 A
Plage de réglage1.6 ... 2.5 A
Puissance nominale de fonctionnement AC-3 (Pe)(400 V) Three Phase 0.75 kW
Puissance nominale de fonctionnement AC-3e (Pe)(400 V) Three Phase 0.75 kW
Tension nominale de fonctionnementCircuit principal 690 V AC
Courant nominal de fonctionnement (Ie)2.5 A
Courant de fonctionnement nominal AC-3 (Ie)2.5 A
Courant de fonctionnement nominal AC-3e (Ie)2.5 A
Fréquence nominale (f)Circuit principal 50 Hz
Circuit principal 60 Hz
Tension nominale de tenue aux impulsions (Uimp)Circuit principal 6 kV
Tension d'isolement nominale (Ui)690 V
Perte de puissanceat Rated Operating Conditions per Pole 0.7 ... 1.8 W
Nombre de pôles3P
Contacts auxiliaires montés1 NO, 1 NC
Courant thermique conventionnel à l'air libre (Ith)Circuit principal 2.5 A
Degré de protectionHousing IP20
Main Circuit Terminals IP10
Degré de pollution3
Durabilité électrique100000 cycle
Durabilité mécaniqueNr. Operations 100000 cycle
Type de terminalBornes à vis
Capacité de connexion du circuit principalFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible 1/2x 0.75 ... 2.5 mm²
Rigid 1/2x 1 ... 4 mm²
Capacité de connexion du circuit auxiliaireFlexible with Ferrule 1/2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 1.5 mm²
Flexible 1/2x 0.75 ... 1.5 mm²
Rigid 1/2x 1 ... 1.5 mm²
Couple de serrageCircuit auxiliaire 0.8 ... 1.2 N·m
Circuit principal 0.8 ... 1.2 N·m
Longueur de dénudage des filsCircuit Auxiliaire 8 mm
Circuit principal 9 mm
Tournevis recommandéPozidriv 2
Position de montage1 ... 6
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Distance de montage minimaleElectrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Type d'actionneurRotary Handle
Indication de la position du contactON / OFF
NormesIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Technique UL/CSA
Courant nominal de court-circuit (SCCR)Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 30 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 5 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 30 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 5 kA
Tension de fonctionnement maximale UL/CSACircuit auxiliaire 250 V AC/DC
Circuit principal 600 V AC
Puissance nominale UL/CSA(200 V AC) Three Phase 0.5 Hp
(208 V AC) Three Phase 0.5 Hp
(220 ... 240 V AC) Three Phase 0.5 Hp
(440 ... 480 V AC) Three Phase 1 Hp
(550 ... 600 V AC) Three Phase 1.5 Hp
Utilisation du moteur à pleine charge(200 V AC) Three Phase 2.5 A
(208 V AC) Three Phase 2.5 A
(220 ... 240 V AC) Three Phase 2.5 A
(440 ... 480 V AC) Three Phase 2.5 A
(550 ... 600 V AC) Three Phase 2.5 A
Amplis à rotor bloqué(200 V AC) Three Phase 15 A
(208 V AC) Three Phase 15 A
(220 ... 240 V AC) Three Phase 15 A
(440 ... 480 V AC) Three Phase 15 A
(550 ... 600 V AC) Three Phase 15 A
Classification d'utilisation générale UL/CSA(600 V AC) 2.5 A
Capacité de connexion du circuit principal UL/CSAFlexible 1/2x 16-12 AWG
Stranded 1/2x 16-12 AWG
Capacité de connexion du circuit auxiliaire UL/CSAFlexible 1/2x 16-14 AWG
Stranded 1/2x 16-14 AWG
Couple de serrage UL/CSACircuit auxiliaire 7 in·lb
Circuit principal 10 in·lb
Indice de protection des contacts UL/CSAB300
R300
Environnemental
Température de l'air ambiantAround the Enclosure 0 ... +40 °C
Operation -25 ... +70 °C
Operation Compensated -25 ... +55 °C
Storage -50 ... +80 °C
Compensation de la température de l'air ambiantOui
Altitude maximale de fonctionnement autorisée2000 m
Résistance aux chocs selon la norme IEC 60068-2-2711 ms Pulse 25g
Résistance aux vibrations5g 3 ... 150 Hz
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SAA963005-4502
Informations RoHS1SAA963006-4501
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006539
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
ABB EcoSolutions
Instructions de démontage en fin de vie1SAC200331H0001
Déclaration environnementale de produit - DEP1SAC200359H0001
Certificats et déclarations
Certificat A2L – IEC1SAA963000-4601
Certificat ABS1SAA963000-0104
Certificat BV1SAA963000-0204
Certificat CB1SAA963005-2003
Certificat CCC2024010307656673
Certificat CQCCQC2019010307170287
Déclaration de conformité - CCC2020980307003381
Déclaration de conformité - CE1SAD101100-3401
Déclaration de conformité - UKCA1SAD201100-3401
Certificat DNV1SAA963000-0304
Certificat DNV GL1SAA963000-0304
Certificat EAC1SAA963000-2701
Certificat GL1SAA963000-0402
Certificat KC1SAA963000-1501
Certificat LR1SAA963000-0505
Certificat RMRS1SAA918000-0704
Certificat ULE137861-20001218
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 192 mm
Profondeur/Longueur du niveau d’emballage 195 mm
Hauteur du niveau d’emballage 150 mm
Poids brut du colis niveau 10.295 kg
Code EAN du niveau d’emballage 14013614394775
Nombre d’unités au niveau d’emballage 2carton 40 pièce
Largeur du niveau d’emballage 2280 mm
Profondeur/Longueur du niveau d’emballage 2395 mm
Hauteur du niveau d’emballage 2210 mm
Poids brut du colis de niveau 212.186 kg
Code EAN du niveau d’emballage 24013614408823
Classifications et normes externes
Code de classification des objetsF
ETIM 9EC000074 - Motor protection circuit-breaker
ETIM 10EC000074 - Motor protection circuit-breaker
eClassV11.0 : 27370401
UNSPSC39121521
Code de catégorie granulaire IDEA (IGCC)4845 >> 3 Pole Motor Circuit Protector Circuit Breakers
Numéro E (Finlande)3707206
