> ABB>Sectionneur de service>1SAM150000R1010 ABB MS325-9 Démarreur manuel
Produit précédent Produit suivant

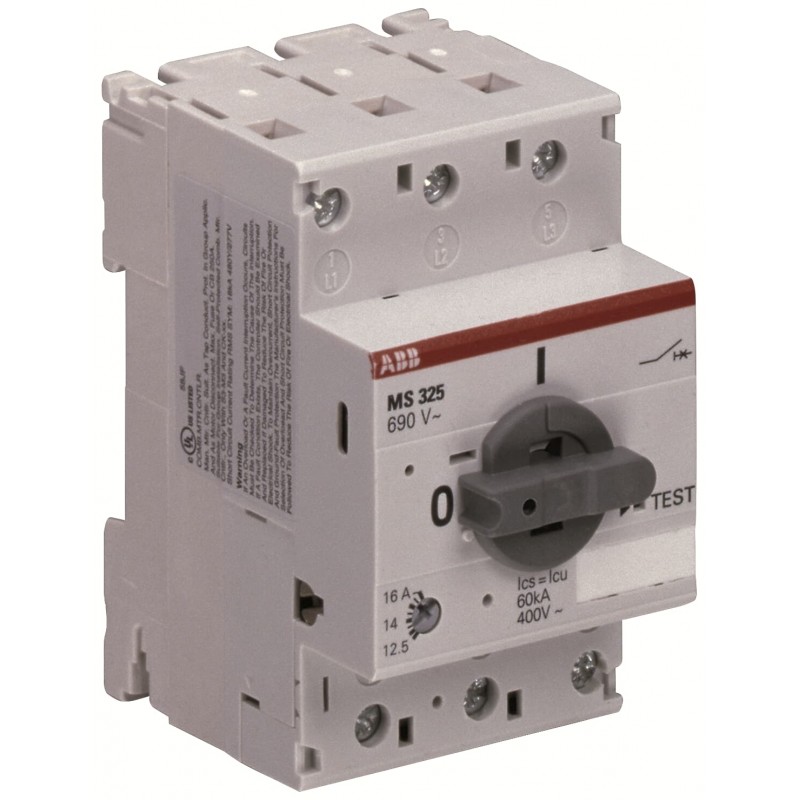

1SAM150000R1010 ABB MS325-9 Démarreur manuel Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SAM150000R1010 ABB MS325-9 Démarreur manuel

1SAM150000R1010

ABB

MS325-9 Démarreur manuel

MS325-9 Manual Motor Starter 6.3 ... 9.0 A

Plus de détails


Sectionneur de service

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85362010
ID de produit de remplacement (NOUVEAU)1SAM350000R1010
Téléchargements populaires
Fiche technique, Informations techniques2CDC131046D0201
Instructions et manuels2CDC131089M6801
Courbe caractéristique temps-courant1SAM100513F0010
Dimensions
Largeur nette du produit54 mm
Hauteur nette du produit87.5 mm
Profondeur/longueur nette du produit75.5 mm
Poids net du produit0.34 kg
Technique
Pouvoir de coupure nominal en court-circuit (Ics)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 50 kA
(500 V AC) 30 kA
(690 V AC) 5 kA
Pouvoir de coupure ultime en court-circuit (Icu)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 50 kA
(500 V AC) 30 kA
(690 V AC) 5 kA
Réglage du courant de court-circuit instantané nominal (Ii)135.5 A
Plage de réglage6.3 ... 9.0 A
Puissance nominale de fonctionnement AC-3 (Pe)(400 V) Three Phase 4 kW
Puissance nominale de fonctionnement AC-3e (Pe)(400 V) Three Phase 2.2 kW
Tension nominale de fonctionnementCircuit principal 690 V AC
Circuit principal 690 V AC
Circuit principal 440 V DC
Courant nominal de fonctionnement (Ie)9 A
Courant de fonctionnement nominal AC-3 (Ie)9 A
Courant de fonctionnement nominal AC-3e (Ie)6.3 A
Fréquence nominale (f)Circuit principal 60 Hz
Circuit principal 50 Hz
Circuit principal 50 Hz
Circuit principal 60 Hz
Tension nominale de tenue aux impulsions (Uimp)Circuit principal 6 kV
Tension d'isolement nominale (Ui)690 V
Perte de puissanceat Rated Operating Conditions per Pole 0.9 ... 1.8 W
Nombre de pôles3P
Courant thermique conventionnel à l'air libre (Ith)Circuit principal 9 A
Degré de protectionHousing IP20
Main Circuit Terminals IP10
Main Circuit Terminals IP20
Degré de pollution3
Durabilité électrique50000 cycle
Durabilité mécaniqueNr. Operations 100000 cycle
Type de terminalBornes à vis
Capacité de connexion du circuit principalFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Ferrule 1/2x 0.75 ... 4 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 4 mm²
Flexible 1/2x 0.75 ... 2.5 mm²
Flexible 1/2x 1 ... 6 mm²
Rigid 1/2x 1 ... 4 mm²
Rigid 1/2x 1 ... 6 mm²
Couple de serrageCircuit principal 1.4 N·m
Longueur de dénudage des filsCircuit Auxiliaire 8 mm
Circuit principal 10 mm
Tournevis recommandéPozidriv 2
M3.5
Position de montage1 ... 6
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Distance de montage minimaleElectrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Type d'actionneurRotary Handle
Indication de la position du contactON / OFF
NormesIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
Technique UL/CSA
Courant nominal de court-circuit (SCCR)Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 18 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 5 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 18 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 5 kA
Tension de fonctionnement maximale UL/CSACircuit principal 600 V AC
Puissance nominale UL/CSA(200 V AC) Three Phase 1 Hp
(208 V AC) Three Phase 1 Hp
(220 ... 240 V AC) Three Phase 2.5 Hp
(440 ... 480 V AC) Three Phase 5 Hp
(550 ... 600 V AC) Three Phase 7.5 Hp
Utilisation du moteur à pleine charge(200 V AC) Three Phase 6.3 A
(208 V AC) Three Phase 6.3 A
(220 ... 240 V AC) Three Phase 6.3 A
(440 ... 480 V AC) Three Phase 4.8 A
(550 ... 600 V AC) Three Phase 6.1 A
Amplis à rotor bloqué(200 V AC) Three Phase 37.8 A
(208 V AC) Three Phase 37.8 A
(220 ... 240 V AC) Three Phase 37.8 A
(440 ... 480 V AC) Three Phase 32 A
(550 ... 600 V AC) Three Phase 36.8 A
Classification d'utilisation générale UL/CSA(600 V AC) 6.3 A
Capacité de connexion du circuit principal UL/CSAFlexible 1/2x 16-12 AWG
Flexible 1/2x 14-8 AWG
Stranded 1/2x 16-12 AWG
Stranded 1/2x 14-8 AWG
Couple de serrage UL/CSACircuit auxiliaire 7 in·lb
Circuit principal 14 in·lb
Environnemental
Température de l'air ambiantAround the Enclosure 0 ... +40 °C
Operation -25 ... +50 °C
Operation Compensated -25 ... +55 °C
Operation Compensated -25 ... +50 °C
Storage -50 ... +80 °C
Compensation de la température de l'air ambiantOui
Altitude maximale de fonctionnement autorisée2000 m
Résistance aux chocs selon la norme IEC 60068-2-2711 ms Pulse 15g
Résistance aux vibrations5g 10 ... 150 Hz
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SAA960005-4502
Informations RoHS1SAA963006-4502
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006539
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat ATEX1SAA918000-3903
Certificat BV1SAA918000-0205
Certificat CB1SAA918000-2003
Certificat CCC2024010307659819
Certificat CQCCQC2017010307033534
Certificat cULcUL_E137861
cUL_E345003
Déclaration de conformité - CCC2020980307003580
Déclaration de conformité - CE1SAD101100-3412
Déclaration de conformité - UKCA1SAD201100-3412
Certificat DNV1SAA918000-0306
Certificat GL1SAA918000-0403
Certificat LR1SAA918000-0504
Certificat RINA1SAA918000-0804
Certificat RMRS1SAA918000-0704
Certificat ULUL_E137861
UL_E345003
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 192 mm
Profondeur/Longueur du niveau d’emballage 158 mm
Hauteur du niveau d’emballage 178 mm
Poids brut du colis niveau 10.37 kg
Code EAN du niveau d’emballage 14013614195068
Nombre d’unités au niveau d’emballage 2carton 24 pièce
Largeur du niveau d’emballage 2280 mm
Profondeur/Longueur du niveau d’emballage 2395 mm
Hauteur du niveau d’emballage 2210 mm
Poids brut du colis de niveau 28.18 kg
Code EAN du niveau d’emballage 24013614494482
Classifications et normes externes
Code de classification des objetsF
ETIM 9EC000074 - Motor protection circuit-breaker
ETIM 10EC000074 - Motor protection circuit-breaker
eClassV11.0 : 27370401
UNSPSC39121521
Code de catégorie granulaire IDEA (IGCC)4731 >> Manual Starters
Numéro E (Finlande)3707060
