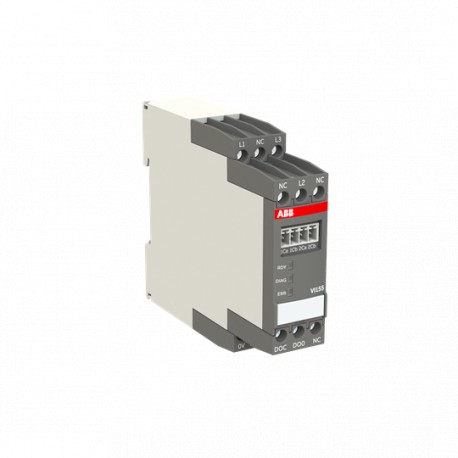

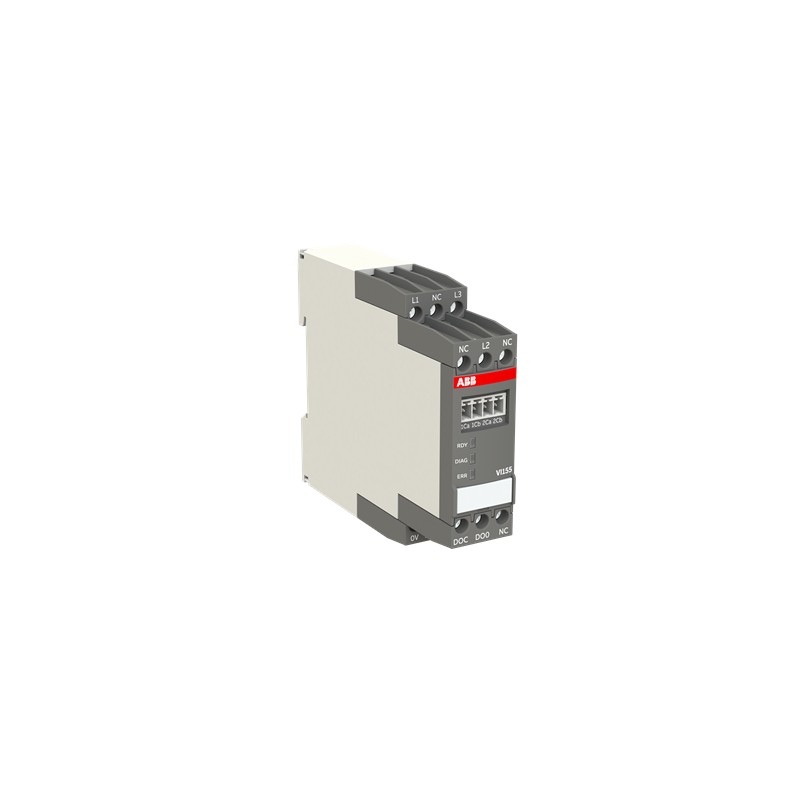

1SAJ655000R0101 ABB VI155.0 Volt.-module pour UMC100
1SAJ655000R0101
ABB
VI155.0 Volt.-module pour UMC100
VI155.0 Volt.-module for UMC100 Also for use in IT networks, Ue 150-690V AC
Appareillage industriel basse tension > Module d'extension pour dispositif de contrôle moteur
Relais électroniques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 90303370 |
| Type principal du produit | VI1 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CDC135032D0204 |
| Données EPLAN | 9AAC159135_EPLAN |
| Dimensions | |
| Largeur nette du produit | 22.5 mm |
| Profondeur/longueur nette du produit | 105.9 mm |
| Hauteur nette du produit | 85.6 mm |
| Poids net du produit | 0.148 kg |
| Technique | |
| Capacité de connexion | 1x 0.75-2.5 mm² |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Perte de puissance | Approximately 0.8 W |
| Tension d'alimentation de commande nominale (Us) | 24 V DC |
| Tournevis recommandé | Pozidriv 1 |
| Normes | CAN/CSA C22.2 No.14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-5-1 | |
| IEC 61131-2 | |
| UL 508 | |
| Convient à la classe de produits | Universal Motor Controllers |
| Type de terminal | Bornes à vis |
| Couple de serrage | Circuit auxiliaire 0.22 N·m |
| Circuit de contrôle 0.6 ... 0.8 N·m | |
| Longueur de dénudage des fils | 7 mm |
| Technique UL/CSA | |
| Capacité de connexion UL/CSA | Flexible with Ferrule 1x 18-14 AWG |
| Flexible 1x 18-14 AWG | |
| Rigid 1x 20-12 AWG | |
| Environnemental | |
| Degré de protection | IP20 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SAA983001-4501 |
| Informations RoHS | 1SVD981001-4401 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006538 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Certificats et déclarations | |
| Certificat ABS | 9AKK106930A7739 |
| Certificat ATEX | Not available |
| Certificat cULus | cULus_20220318_E48139 |
| Déclaration de conformité - CE | 1SVD981084-00 |
| Déclaration de conformité - UKCA | 1SVD981084-10 |
| Certificat DNV | TAA000015X-revision4 |
| Certificat GL | 1SAA962005-0401 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 97 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 30 mm |
| Hauteur du niveau d’emballage 1 | 109 mm |
| Poids brut du colis niveau 1 | 0.173 kg |
| Code EAN du niveau d’emballage 1 | 4013614566257 |
| Classifications et normes externes | |
| eClass | V11.0 : 27370805 |
| Numéro E (Norvège) | 4552564 |
| ETIM 6 | EC002613 - module d'extension pour appareil de gestion de moteur |
| ETIM 7 | EC002613 - Extension module for motor management device |
| ETIM 8 | EC002613 - Extension module for motor management device |
| ETIM 9 | EC002613 - Extension module for motor management device |
| Code de classification des objets | B |
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Module analogique |
| Fonction de commutation (EF000189) | Monostable |
| Tension d'alimentation de courant nominal CC (EF003980) | 24 V |
| Type de tension d'actionnement (EF008242) | CC |
| Nombre d'entrées analogiques (EF001994) | 3 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Entrée pour raccordement à un thermistor (EF007116) | Non |
| Entrée pour détection de défauts de mise à la terre (EF007115) | Non |
| Entrée du capteur de température analogique (EF007114) | Oui |
| Finition du raccordement électrique du circuit auxiliaire / commande (EF006979) | Borne à vis |
| Classe de protection (IP) (EF005474) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
