ABBContacteurs et relais thermiques1SAH220398R9900 ABB MCRC004ATWJ Mini Contacteur Relais

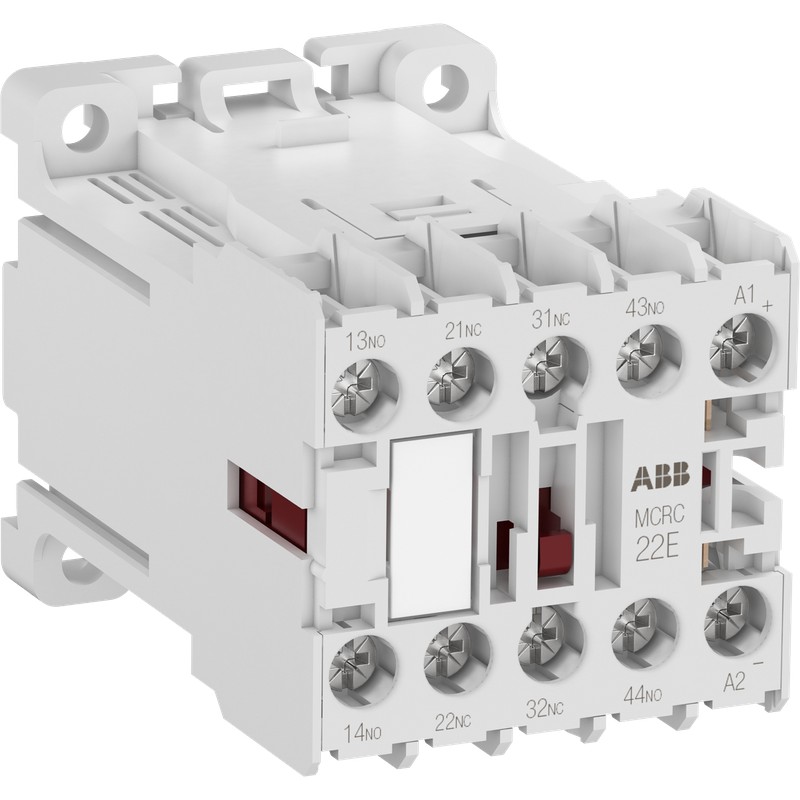

ABB 1SAH220398R9900 1SAH220398R9900 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

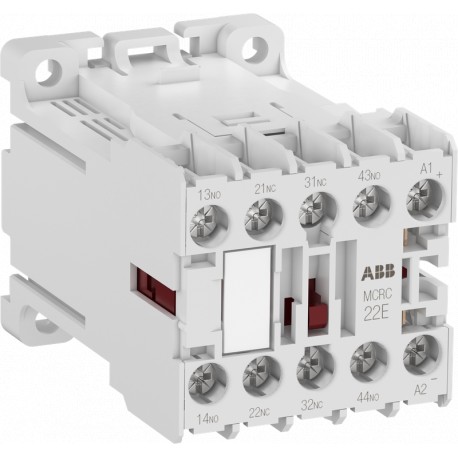

1SAH220398R9900 ABB MCRC004ATWJ Mini Contacteur Relais

Référence: 1SAH220398R9900

Fabricant: ABB

Description:

MCRC004ATWJ Mini Contacteur Relais
MCRC004ATWJMini Contactor Relay110 V DC0NO4NCBornes à vis

Catégories:

  • Appareillage industriel basse tension > Contacteur auxiliaire, relais
  • ABB > Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 39,07 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Téléchargements populaires
Données EPLAN9AAC426189_EPLAN
Fiche technique, Informations techniques1SBC100214C0202
Instructions et manuels2CDC103061M6801
Dessin dimensionnel CAO2CDC001079B0201
Dimensions
Largeur nette du produit45 mm
Profondeur/longueur nette du produit68 mm
Hauteur nette du produit48 mm
Poids net du produit0.235 kg
Technique
Nombre de contacts principaux NON0
Nombre de contacts principaux NC0
Nombre de contacts auxiliaires NO0
Nombre de contacts auxiliaires NC4
Nombre de pôles4P
NormesIEC/EN 60947-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-5-1
Tension nominale de fonctionnementCircuit auxiliaire 690 V AC
Circuit auxiliaire 440 V DC
Fréquence nominale (f)Circuit auxiliaire 50 Hz
Circuit auxiliaire 60 Hz
Circuit auxiliaire DC
Circuit de commande DC
Courant thermique conventionnel à l'air libre (Ith)Circuit Auxiliaire 10 A
Courant de fonctionnement nominal AC-15 (Ie)(240 V) 6 A
(400 V) 4 A
(500 V) 2.5 A
(690 V) 1.5 A
Courant de fonctionnement nominal DC-13 (Ie)(24 V) 5 A
(48 V) 2.5 A
(125 V) 0.55 A
(250 V) 0.3 A
(440 V) 0.15 A
Dispositifs de protection contre les courts-circuitsgG Type Fuses 10 A
Tension d'isolement nominale (Ui)750 V
Tension nominale de tenue aux impulsions (Uimp)Circuit auxiliaire 6 kV
Fréquence de commutation électrique maximale(AC-15) 360 cycles per hour
(DC-13) 360 cycles per hour
Durabilité mécaniqueNr. Operations 10000000 cycle
Capacité de commutation minimaleCircuit auxiliaire 17 V
Circuit auxiliaire 5 mA
Limites de fonctionnement de la bobine(acc. to IEC 60947-5-1) for DC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)
Tension nominale du circuit de commande (Uc)110 V DC
Consommation de la bobineAverage Holding Value DC 4 W
Average Pull-in Value DC 4 W
Perte de puissanceat Rated Operating Conditions per Pole 0.4 W
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Capacité de connexion du circuit auxiliaireFlexible with Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible 1/2x 0.75 ... 2.5 mm²
Rigid 1x 0.75 ... 4 mm²
Rigid 2x 0.75 ... 2.5 mm²
Connexion du circuit de contrôle de capacitéFlexible with Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible 1/2x 0.75 ... 2.5 mm²
Rigid 1/2x 0.75 ... 2.5 mm²
Longueur de dénudage des filsCircuit Auxiliaire 9 mm
Circuit de commande 9 mm
Degré de protectionAuxiliary Circuit Terminals IP20
Control Circuit Terminals IP20
Main Circuit Terminals IP20
Tournevis recommandéPozidriv 2
Couple de serrageCircuit auxiliaire 0.8 ... 1.0 N·m
Circuit de contrôle 0.8 N·m
Type de terminalBornes à vis
Type de mini contacteurMini Contactor Relay
Nom du produitMini Contactor Relay
Technique UL/CSA
Tension de fonctionnement maximale UL/CSA600 V AC
Classification d'utilisation générale UL/CSA(600 V AC) 10 A
Capacité de connexion du circuit auxiliaire UL/CSAStranded 1/2x 18-12 AWG
Indice de protection des contacts UL/CSAA600
Q600
Couple de serrage UL/CSACircuit auxiliaire 7 in·lb
Circuit de contrôle 7 in·lb
Circuit principal 7 in·lb
Environnemental
Température de l'air ambiantOperation -40 ... +70 °C
Storage -55 ... +80 °C
Altitude maximale de fonctionnement autorisée3000 m
Résistance aux chocs selon la norme IEC 60068-2-2711 ms Pulse 25g
Résistance aux vibrations5g 3 ... 150 Hz
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH2CMT2021-006202
Informations RoHS2CMT2021-006277
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006525
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat A2L – IEC1SAA971000-4601
Certificat BV1SAA971000-0201
Certificat CB1SAA971001-2001
Certificat CQCCQC2019010303193580
Déclaration de conformité - CCC2020980303000255
Déclaration de conformité - CE1SAD101100-3201
Déclaration de conformité - UKCA1SAD201100-3201
Certificat ULE48139-19880829
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 146 mm
Profondeur/Longueur du niveau d’emballage 149 mm
Hauteur du niveau d’emballage 170 mm
Poids brut du colis niveau 10.24 kg
Code EAN du niveau d’emballage 14013614547263
Nombre d’unités au niveau d’emballage 2box 10 pièce
Largeur du niveau d’emballage 2243 mm
Profondeur/Longueur du niveau d’emballage 2106 mm
Hauteur du niveau d’emballage 280 mm
Poids brut du colis de niveau 22.46 kg
Code EAN du niveau d’emballage 24013614547676
Classifications et normes externes
Code de classification des objetsK
ETIM 7EC000196 - Contactor relay
ETIM 8EC000196 - Contactor relay
ETIM 9EC000196 - Contactor relay
eClassV11.0 : 27371001
UNSPSC39121500

ETIM for 1SAH220398R9900 Appareillage industriel basse tension (EC000196)

Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique110 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueCourant de fonctionnement nominal, 400 V (EF001378)
Valeur de la caractéristique4 A
Nom de la caractéristiqueType de raccordement du circuit auxiliaire (EF006820)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueRail DIN
Nom de la caractéristiqueInterface (EF000594)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture, commutation retardée (EF007281)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture, à action avancée (EF007282)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande manuelle (EF002978)
Valeur de la caractéristiqueNon
