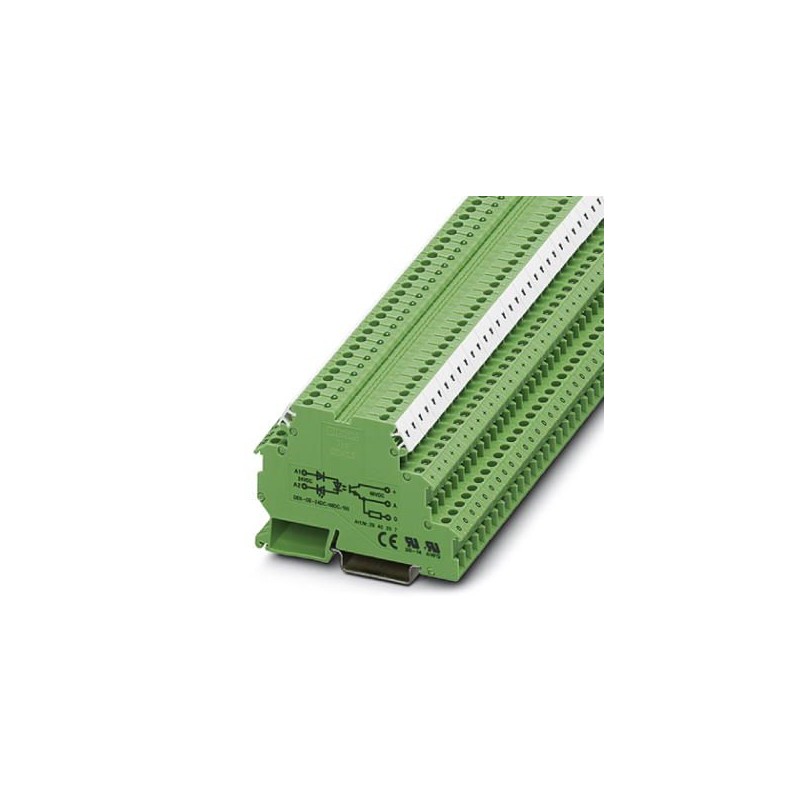

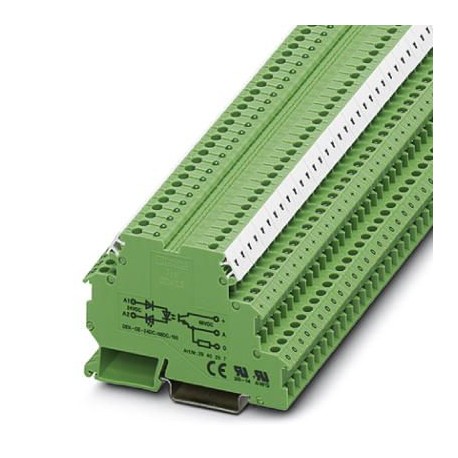

DEK-OE-230AC/ 48DC/100/SO 46 2964678 PHOENIX CONTACT Solid-State-Relaisklemme
DEK-OE-230AC/ 48DC/100/SO 46
2964678
PHOENIX_CONTACT
Solid-State-Relaisklemme
Halbleiterrelais-Schnittstelle, anti-induktionshemmend parasitär auf der Steuerungsseite, Eingang: 230 V AC, Ausgang: 48 V DC/100 mA
Relais > Optokoppler
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2964678 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 445 (C-5-2017) |
| GTIN | 4017918131067 |
| Gewicht pro Stück (exklusive Verpackung) | 21,805 g |
| Gewicht pro Stück (inklusive Verpackung) | 21,805 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | 0 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | 0 °C ... 70 °C |
Eingangsdaten
| Eingangsnennspannung UN | 230 V AC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,9 ... 1,1 |
| Eingangsspannungsbereich | 207 V AC ... 253 V AC |
| Schaltschwelle "0"-Signal Spannung | ≤ 92 V AC |
| Schaltschwelle "1"-Signal Spannung | > 207 V AC |
| Typischer Eingangsstrom bei UN | 2,5 mA |
| Einschaltzeit typisch | 4,4 ms |
| Ausschaltzeit typisch | 14 ms |
| Betriebsspannungsanzeige | LED gelb |
| Schutzbenennung | Überspannungsschutz |
| RC-Glied | |
| Schutzschaltung/-Bauteil | Varistor |
| RC-Glied | |
| Übertragungsfrequenz | 5 Hz |
Ausgangsdaten
| Ausgangsspannungsbereich | 3 V DC ... 48 V DC |
|---|---|
| Grenzdauerstrom | 100 mA |
| Spannungsabfall bei max. Grenzdauerstrom | ≤ 0,9 V |
| Ausgangsschaltung | 3-Leiter, massegebunden |
| Schutzbenennung | Verpolschutz |
| Freilauf | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
| Freilaufdiode |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Anzugsdrehmoment | 0,5 Nm |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Anzugsdrehmoment | 0,5 Nm |
Allgemein
| Hinweis | Das Gehäuse ist einseitig offen. Der passende Deckel ist D-DEK 1,5 GN (2716949). |
|---|---|
| Art des Hinweises | Hinweis zur Anwendung |
| Hinweis | Verwendung von Brücken EB 80-DIK... in den DEK-Klemmen: Aufgrund möglicher (geringer) Ausdehnung des DEK-Gehäuses durch Feuchtigkeitsaufnahme aus der umgebenden Luft sowie einem ungünstigem Toleranzspiel zwischen einer größeren Anzahl von DEK-Klemmen und der EB 80-DIK...-Brücke wird empfohlen, bei Verwendung der Brücken EB 80-DIK... diese nach etwa 10 bis 12 DEK-Klemmen zu trennen und an der Stelle eine Drahtbrücke zur jeweils nächsten DEK-Klemme einzusetzen. |
| Prüfspannung Eingang/Ausgang | 2,5 kV AC |
| 2,5 kV AC | |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| EN 50178 | |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 207 V |
| Art der Eingangsspannung (EF003033) | AC |
| Ausgangsspannung (EF003933) | 3 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Bemessungsbetriebsstrom Ie (EF001443) | 0.1 A |
| Art des Digitalausgangs (EF003601) | elektronisch |
| Mit LED-Anzeige (EF005950) | Ja |
