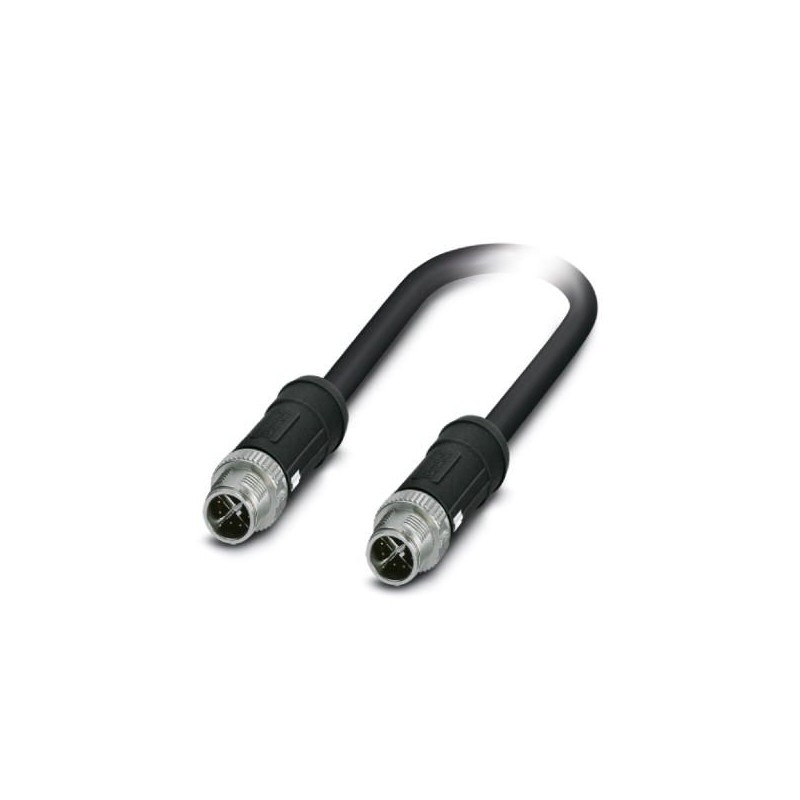

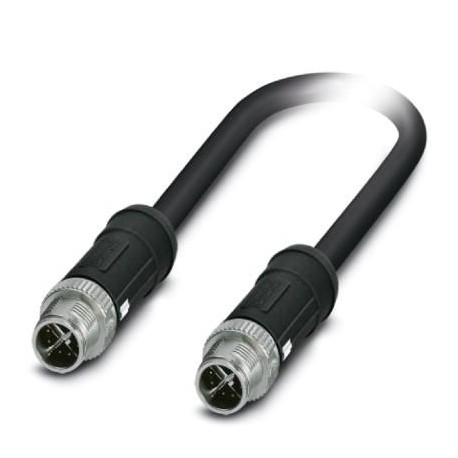

NBC-MSX/ 2,0-94S/MSX SCO RAIL
1415595
PHOENIX_CONTACT
1
Сетевой кабель
Кабель и провод > Кабель связи для передачи данных
Кабели и приводы датчиков
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Спасибо за Ваш интерес к нашим продуктам. Надеемся, что предложенные сроки окажутся приемлемыми для Вас.
Во время оформления заказа можете выбрать наиболее приемлимый для Вас вид доставки: Aéreo Express 24hrs, Terrestre Standard 48/72hrs, и т.д.
Код заказа | 1415595 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 408 (C-2-2017) |
GTIN | 4055626047645 |
Вес/шт. (без упаковки) | 151,900 GRM |
Степень защиты | IP65 |
---|---|
IP67 | |
Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (Разъем М12) |
Расчетный ток при 40 ℃ | 0,5 A |
---|---|
Расчетное напряжение | 48 В AC |
60 В DC | |
Полюсов | 8 |
Тип сигнала/категория | Ethernet CAT6A, 10 Гбит/с |
Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-109 |
Шок, вибрация EN 50155 |
Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
---|---|
Кол-во контактов (поверхность сопряжения) | 8 |
Кодирование | X (Данные) |
Цвет | черный |
Материал (компоненты) | CuZn (Контакт) |
Ni/Au (Поверхность контакта) | |
TPU (Держатель контактов) | |
PA 6.6 (Корпус ручки) | |
Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Сопротивление изоляции | ≥ 100 MΩ |
Циклы установки | ≥ 100 |
Момент затяжки | 0,4 Нм |
Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
---|---|
Кол-во контактов (поверхность сопряжения) | 8 |
Кодирование | X (Данные) |
Цвет | черный |
черный | |
Материал (компоненты) | CuZn (Контакт) |
Ni/Au (Поверхность контакта) | |
TPU (Держатель контактов) | |
PA 6.6 (Корпус ручки) | |
Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Сопротивление изоляции | ≥ 100 MΩ |
Циклы установки | ≥ 100 |
Момент затяжки | 0,4 Нм |
Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
Обозначение стандарта | Разъем M12 |
---|---|
Стандарты / нормативные документы | МЭК 61076-2-109 |
Обозначение стандарта | Шок, вибрация |
Стандарты / нормативные документы | EN 50155 |
Тип кабеля | Ethernet для железнодорожного транспорта |
---|---|
Тип кабеля (краткое обозначение) | 94S |
Тип сигнала/категория | Ethernet CAT7, 10 Гбит/с |
Конструкция кабеля | 4x2xAWG26/7; S/FTP |
Сечение провода | 4x 2x 0,14 мм² |
AWG, сигнальная линия | 26 |
Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
Диаметр проводника вкл. изоляцию | 1,05 мм ±0,1 мм |
Цвета жил | белый-синий, белый-оранжевый, белый-зеленый, белый-коричневый |
Скрутка пары | 2 проводника для пары |
Тип экрана пары | Полиэфирная пленка, оклеенная алюминием |
Общая скрутка | 4 пары с продольной скруткой |
Экранировка | Оплетка из оцинкованной медной проволоки |
Внешняя оболочка, цвет | черный |
Наружный диаметр кабеля D | 6,6 мм ±0,2 мм |
Минимальный радиус изгиба, жесткая прокладка | 6 x D |
Прочность на разрыв GRP | ≤ 60 Н (кратковременно) |
≤ 15 Н (длительно) | |
Масса кабеля | 59 кг/км |
Вес меди | 28 кг/км |
Внешняя оболочка, материал | PE-X |
Материал, изоляция проводника | Ячеистый полиэтилен |
Материал проводника | гибкий провод из оцинкованной меди |
Сопротивление изоляции | ≥ 5 ГΩ*км |
Сопротивление кабеля | ≤ 145 Ом/км |
Производственная мощность | 44 нФ (на километр) |
Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
Переходное затухание (NEXT) | 100 дБ (при 1 МГц) |
99 дБ (при 10 МГц) | |
95 дБ (при 100 МГц) | |
92 дБ (при 200 МГц) | |
90 дБ (при 250 МГц) | |
83 дБ (при 500 МГц) | |
81 дБ (при 600 МГц) | |
80 дБ (при 700 МГц) | |
77 дБ (при 800 МГц) | |
75 дБ (при 900 МГц) | |
74 дБ (при 1000 МГц) | |
72 дБ (при 1100 МГц) | |
70 дБ (при 1200 МГц) | |
Суммарное переходное затухание (PSNEXT) | 97 дБ (при 1 МГц) |
96 дБ (при 10 МГц) | |
92 дБ (при 100 МГц) | |
89 дБ (при 200 МГц) | |
87 дБ (при 250 МГц) | |
80 дБ (при 500 МГц) | |
78 дБ (при 600 МГц) | |
77 дБ (при 700 МГц) | |
74 дБ (при 800 МГц) | |
72 дБ (при 900 МГц) | |
71 дБ (при 1000 МГц) | |
69 дБ (при 1100 МГц) | |
67 дБ (при 1200 МГц) | |
Ослабление | 0,25 дБ (при 1 МГц) |
0,76 дБ (при 10 МГц) | |
2,49 дБ (при 100 МГц) | |
3,69 дБ (при 200 МГц) | |
4,18 дБ (при 250 МГц) | |
5,6 дБ (при 500 МГц) | |
6,74 дБ (при 600 МГц) | |
7,32 дБ (при 700 МГц) | |
7,89 дБ (при 800 МГц) | |
8,5 дБ (при 900 МГц) | |
9,11 дБ (при 1000 МГц) | |
9,5 дБ (при 1100 МГц) | |
9,9 дБ (при 1200 МГц) | |
Затухание несогласованности (RL) | 24 дБ (при 1 МГц) |
33,9 дБ (при 10 МГц) | |
38,3 дБ (при 100 МГц) | |
35,3 дБ (при 200 МГц) | |
32,9 дБ (при 250 МГц) | |
29,7 дБ (при 500 МГц) | |
30,6 дБ (при 600 МГц) | |
31 дБ (при 700 МГц) | |
26,7 дБ (при 800 МГц) | |
28,6 дБ (при 900 МГц) | |
27,5 дБ (при 1000 МГц) | |
26,9 дБ (при 1100 МГц) | |
26,3 дБ (при 1200 МГц) | |
Переходное затухание | 100 дБ (при 1 МГц) |
99 дБ (при 10 МГц) | |
93 дБ (при 100 МГц) | |
88 дБ (при 200 МГц) | |
86 дБ (при 250 МГц) | |
78 дБ (при 500 МГц) | |
74 дБ (при 600 МГц) | |
72 дБ (при 700 МГц) | |
69 дБ (при 800 МГц) | |
67 дБ (при 900 МГц) | |
65 дБ (при 1000 МГц) | |
63 дБ (при 1100 МГц) | |
61 дБ (при 1200 МГц) | |
Суммированное переходное затухание (PS-ACR) | 97 дБ (при 1 МГц) |
96 дБ (при 10 МГц) | |
90 дБ (при 100 МГц) | |
85 дБ (при 200 МГц) | |
83 дБ (при 250 МГц) | |
75 дБ (при 500 МГц) | |
71 дБ (при 600 МГц) | |
69 дБ (при 700 МГц) | |
66 дБ (при 800 МГц) | |
64 дБ (при 900 МГц) | |
62 дБ (при 1000 МГц) | |
60 дБ (при 1100 МГц) | |
58 дБ (при 1200 МГц) | |
Скорость передачи сигнала | 0,78 c |
Время распространения сигнала | 4,4 нСм/м |
Экранирующая способность | 60 дБ (до 1000 МГц) |
Подавление помех | 90 дБ (до 1000 МГц) |
Сопротивление устройства сопряжения | 5,00 мΩ/м (при 10 МГц) |
Номинальное напряжение, проводник | 125 В AC (Uo) |
Испытательное напряжение, фаза / фаза | 1000 В AC (50 Гц, 1 мин) |
Испытательное напряжение, фаза / экран | 1000 В AC (50 Гц, 1 мин) |
Противопожарная защита для рельсовых автомобилей | BS 6853 (Кабель внутренний Ia, Ib, II / кабель внешний Ia, Ib, II) |
DIN 5510-2 (Ступени противопожарной защиты 1, 2, 3, 4) | |
EN 45545-2 | |
EN 50306-4 | |
NF F16-101 (Классификация C / F1) | |
NF F16-101 (Кабель внутренний A1, A2, B / кабель внешний A1, A2, B) | |
NFPA 130 | |
PN-K-02511 (Класс A) | |
UIC 564-2 (Класс A) | |
Негорючесть | согласно EN 60332-1-2 |
EN 60332-3-25 | |
согласно ISO 14572 5.21 (UN ECE-R 118.01) | |
Без галогенов | согласно EN 50267-2-1 |
согласно EN 60684-2 | |
Маслостойкость | согласно EN 60684-2, 72 ч при 100 °C, IRM 902 |
Стойкость, прочие данные | стойкость к топливу согласно EN 60684-2, 72 ч при 100 °C, IRM 903 |
стойкость к окислению согласно EN 50306-4, 72 ч при 40 °C, метод B, объёмная концентрация 200 x 10-6 | |
Плотность дымовых газов | EN 61034-2 |
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
