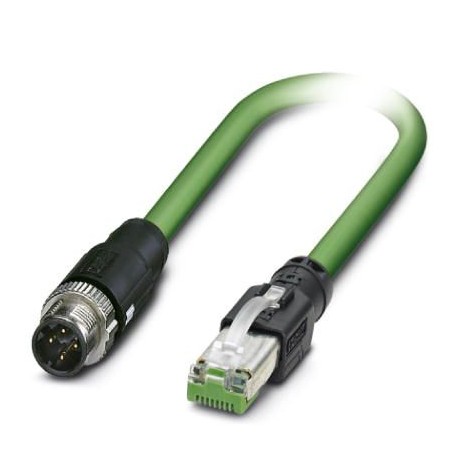

NBC-MSD/ 5,0-93G/R4AC SCO 1407563 PHOENIX CONTACT Сетевой кабель Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

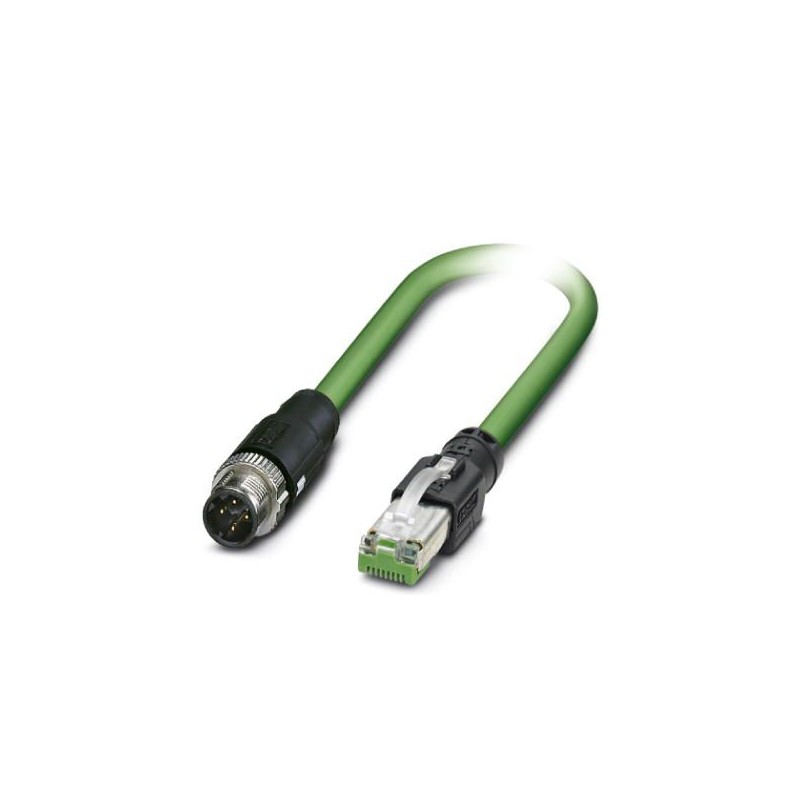

NBC-MSD/ 5,0-93G/R4AC SCO 1407563 PHOENIX CONTACT Сетевой кабель

NBC-MSD/ 5,0-93G/R4AC SCO

1407563

PHOENIX_CONTACT

Сетевой кабель

Подробнее


Кабели и приводы датчиков

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Описание



Коммерческие данные

Код заказа 1407563
Упаковочная единица 1 stk
ПримечаниеПозаказное производство (возврат невозможен)
Страница каталогаСтр. 384 (C-4-2015)
GTIN4046356779814
Вес/шт. (без упаковки)343,000 GRM

Размеры

Длина кабеля5 м

Окружающие условия

Степень защитыIP65 (Разъем М12)
IP67 (Разъем М12)
IP20 (Штекерный соединитель RJ45)
Температура окружающей среды (при эксплуатации)-25 °C ... 85 °C (Разъем М12)
-25 °C ... 80 °C (Штекерный соединитель RJ45)

Общие характеристики

Расчетный ток при 40 ℃1 A
Расчетное напряжение48 В AC
60 В DC
Полюсов4
Тип сигнала/категорияEtherCAT® CAT5 (МЭК 11801), 100 Мбит/с
Стандарты/нормативные документыРазъем M12 МЭК 61076-2-101
Материал, контактCuSn
Материал, держатель контактаTPU GF
Материал, контактная поверхностьNi/Au
Материал корпусаПластмасса

Параметры, головка 1

Исполнение головкиШтекеры прямое M12 SPEEDCON / IP67
Кол-во контактов (поверхность сопряжения)4
КодированиеD (Данные)
Цветчерный
Материал (компоненты)CuSn (Контакт)
Ni/Au (Поверхность контакта)
PA (Держатель контактов)
TPU, трудновоспламеняем., самозатухающий (Корпус ручки)
Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы)
Сопротивление изоляции≥ 100 MΩ
Циклы установки≥ 100
Момент затяжки0,4 Нм
Температура окружающей среды (при эксплуатации)-25 °C ... 90 °C

Параметры, головка 2

Исполнение головкиШтекеры прямое RJ45 / IP20
Кол-во контактов (поверхность сопряжения)4 (8)
Цветчерный
черный
Материал (компоненты)CuSn (Контакт)
Ni/Au (Поверхность контакта)
PA (Держатель контактов)
PA (Корпус)
Циклы установки≥ 750
Температура окружающей среды (при эксплуатации)-25 °C ... 80 °C

Стандарты и предписания

Обозначение стандартаРазъем M12
Стандарты / нормативные документыМЭК 61076-2-101

Кабель

Тип кабеляEtherCAT®
Тип кабеля (краткое обозначение)93G
UL AWM Style21694
Тип сигнала/категорияEtherCAT® CAT5 (МЭК 11801), 100 Мбит/с
Конструкция кабеля1x4xAWG22/7; SF/TQ
Сечение провода4x 0,34 мм²
AWG, сигнальная линия22
Конструкция кабеля, сигнальная линия7x 0,25 мм
Диаметр проводника вкл. изоляцию1,55 мм
Цвета жилбелый, желтый, синий, оранжевый
Общая скруткаЧетверка звездообразной скрутки
ЭкранировкаПленка, оклеенная алюминием, оплетка из луженой медной проволоки
защитный экран оптоволоконного кабеля85 %
Внешняя оболочка, цветзеленый RAL 6018
Толщина стенок внешней оболочкиоколо 0,9 мм
Наружный диаметр кабеля D6,5 мм ±0,2 мм
Минимальный радиус изгиба, жесткая прокладка3 x D
Минимальный радиус изгиба, гибкая прокладка7 x D
Масса кабеля67 кг/км
Внешняя оболочка, материалПВХ
Материал внутренней оболочкиПВХ
Материал, изоляция проводникаPE
Материал проводникагибкий провод из оцинкованной меди
Сопротивление изоляции≥ 500 МΩ*км
Сопротивление шлейфа≤ (на км)
Волновое сопротивление100 Ω ±15 Ω (при 100 МГц)
Скорость передачи сигнала0,66 c
Время распространения сигнала5,3 нСм/м
Сопротивление устройства сопряжения≤ 20,00 мΩ/м (при 10 МГц)
Номинальное напряжение, проводник600 В
Испытательное напряжение, фаза / фаза2000 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран2000 В (50 Гц, 1 мин)
Негорючестьсогласно UL 1685 (CSA FT 4)
Маслостойкостьусловно маслостойкий
Стойкость, прочие данныеустойчив к УФ-излучению согласно UL 1581, раздел 1200
Температура окружающей среды (при эксплуатации)-40 °C ... 70 °C (кабель, жестко прокладываемый)
-40 °C ... 70 °C (кабель, для подвижного монтажа)
Температура окружающей среды (при прокладке)-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)-50 °C ... 70 °C

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
