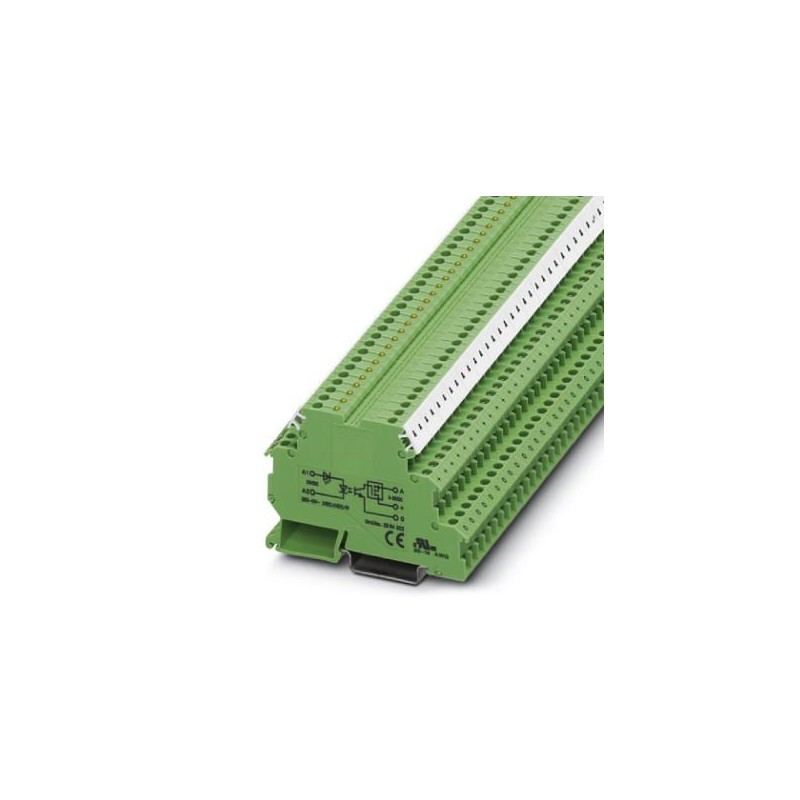

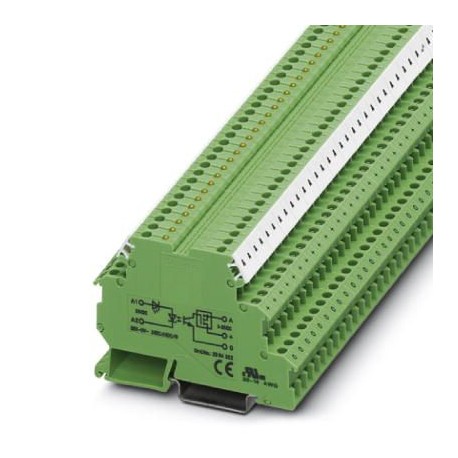

DEK-OV- 12DC/ 24DC/ 10
2961749
PHOENIX_CONTACT
1
Клемма полупроводниковых реле
промышленные реле
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Спасибо за Ваш интерес к нашим продуктам. Надеемся, что предложенные сроки окажутся приемлемыми для Вас.
Во время оформления заказа можете выбрать наиболее приемлимый для Вас вид доставки: Aéreo Express 24hrs, Terrestre Standard 48/72hrs, и т.д.
Код заказа | 2961749 |
---|---|
Упаковочная единица | 10 stk |
Страница каталога | Стр. 441 (C-5-2017) |
GTIN | 4017918927943 |
Вес/шт. (без упаковки) | 25,340 GRM |
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входное номинальное напряжение UN | 12 В DC |
---|---|
Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
Диапазон входных напряжений | 9,6 В DC ... 14,4 В DC |
Порог срабатывания, сигнал "0", относительно UN | ≤ 0,4 |
Порог срабатывания, сигнал "1", относительно UN | ≥ 0,8 |
Типовой входной ток при UN | 4,7 мА |
Время включения, типовое | 250 мкс |
Время отключения, типовое | 800 мкс |
Индикация рабочего напряжения | LED желт. |
Наименование защиты | Защита от переполюсовки |
Защита от перенапр. | |
Частота передачи | 100 Гц |
Диапазон выходного напряжения | 5 В DC ... 30 В DC |
---|---|
Макс. ток продолжительной нагрузки | 10 A (См. график завис. пар.) |
Импульсный ток | 100 A (t = 20 vc) |
Падение напряжения при макс. рабочем токе | < 50 мВ |
Выходная коммутация | 3-проводная схема, с заземлением |
Наименование защиты | Защита от переполюсовки |
Защита от перенапр. |
Наименование, подключение | Сторона входа |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 14 |
Момент затяжки | 0,5 Нм |
Наименование, подключение | Сторона выхода |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 14 |
Момент затяжки | 0,5 Нм |
Указание | Корпус открыт с одной стороны. Подходящая крышка - D-DEK 1,5 GN (2716949). |
---|---|
Тип указания | Указание по применению |
Указание | Использование перемычек EB 80-DIK... в клеммах DEK: по причине возможного (несущественного) расширения корпуса DEK в следствие впитывания влажности из окружающего воздуха, а также неблагоприятного совпадения допусков между большим количеством клемм DEK и перемычками EB 80-DIK... следует разделять перемычки EB 80-DIK... после приблизительно 10 — 12 клемм DEK и использовать на месте разделения проволочную перемычку до следующей клеммы DEK. |
Испытательное напряжение, вход / выход | 2,5 кВ AC |
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Режим работы | 100 % ED |
Наименование | Стандарты / нормативные документы |
Стандарты / нормативные документы | МЭК 60664 |
EN 50178 | |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Подключение согласно стандарту | CUL |
---|---|
Наименование | Стандарты / нормативные документы |
Стандарты / нормативные документы | МЭК 60664 |
EN 50178 | |
Изоляция | Основная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | III |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Заглавие: | Размер: | Тип: |
---|---|---|
PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES RU.pdf | 28 Mbytes | |
PHOENIX CONTACT-2961749-DEK-OV- 12DC/ 24DC/ 10 | 120 Kbytes |
