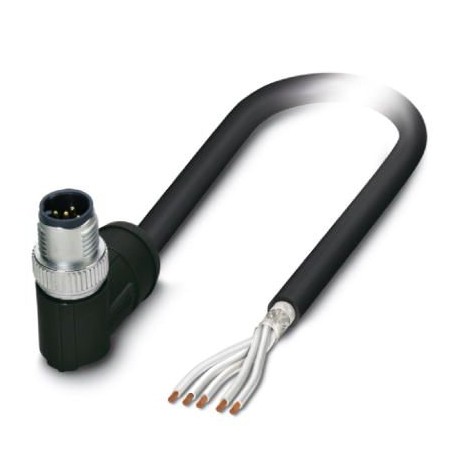

SAC-5P-MR/ 5,0-28R SCO RAIL 1407329 PHOENIX CONTACT Кабель для датчика / исполнительного элемента Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

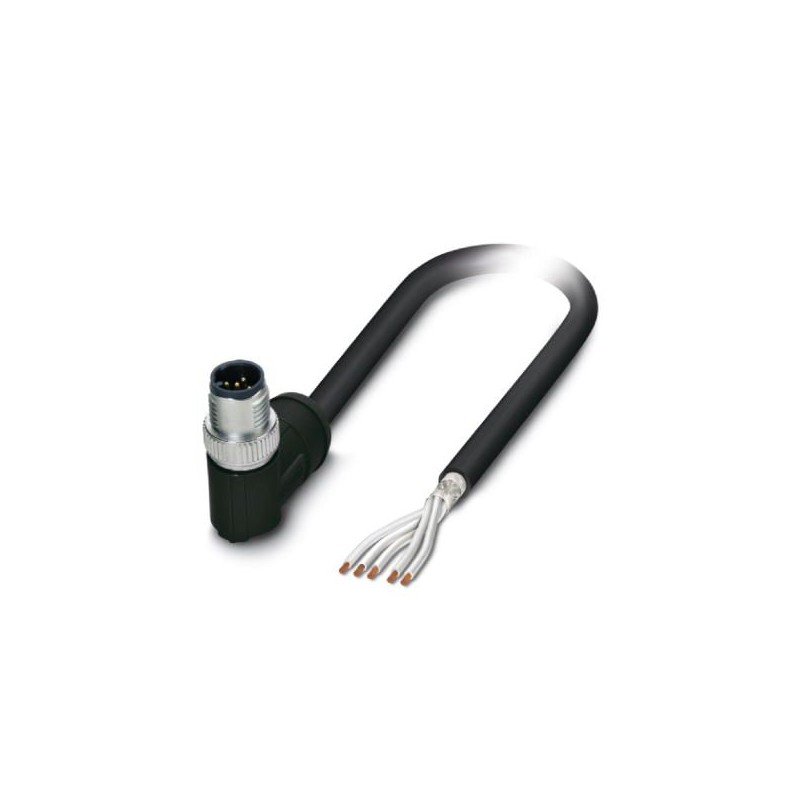

SAC-5P-MR/ 5,0-28R SCO RAIL 1407329 PHOENIX CONTACT Кабель для датчика / исполнительного элемента

SAC-5P-MR/ 5,0-28R SCO RAIL

1407329

PHOENIX_CONTACT

Кабель для датчика / исполнительного элемента

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Кол-во цена
1+$66.94
2+$66.56
4+$56.57
6+$52.50
8+$51.32
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Описание



Коммерческие данные

Код заказа1407329
Упаковочная единица1 stk
ПримечаниеПозаказное производство (возврат невозможен)
Страница каталогаСтр. 132 (C-4-2013)
GTIN4046356774451
Вес/шт. (без упаковки)370,200 GRM

Размеры

Длина кабеля5 м

Окружающие условия

Температура окружающей среды (при эксплуатации)-40 °C ... 85 °C (вилка / розетка)
Степень защитыIP65

Общие сведения

УказаниеДругие продукты с переменным типом провода и переменной длиной провода можно найти в разделе принадлежностей
Расчетный ток при 40 ℃4 A
Расчетное напряжение48 В AC
60 В DC
Полюсов5
Цвет области ручкичерный
Сопротивление изоляции≥ 100 MΩ
КодированиеA - стандарт
Стандарты/нормативные документыРазъем M12 МЭК 61076-2-101
Шок, вибрация EN 50155
Индикатор состоянияНет
Защитная цепь / модульбез схемы подключения
Категория перенапряженияII
Степень загрязнения3
Циклы установки≥ 100
Момент затяжки0,4 Нм (Разъем М12)

Материал

Класс воспламеняемости согласно UL 94V0
Материал, контактCuSn
Материал, контактная поверхностьNi/Au
Материал, держатель контактаPA 6.6
Материал корпуса ручкиPA 6.6
Материал накатанной гайкиЦинк. литья под давлением, с никелевым покрытием
Стандарты/нормативные документыPA 6.6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3)

Стандарты и предписания

Обозначение стандартаРазъем M12
Стандарты / нормативные документыМЭК 61076-2-101
Обозначение стандартаШок, вибрация
Стандарты / нормативные документыEN 50155
Класс воспламеняемости согласно UL 94V0

Кабель

Тип кабеляRADOX®, черный, экранированный
Тип кабеля (краткое обозначение)28R
Сечение провода5x 0,5 мм²
AWG, сигнальная линия20
Конструкция кабеля, сигнальная линия19x 0,18 мм
Диаметр проводника вкл. изоляцию1,43 мм
Цвета жилбелый 1, белый 2, белый 3, белый 4, белый 5
Общая скрутка5 жил в скрутке
ЭкранировкаОплетка из оцинкованной медной проволоки
Внешняя оболочка, цветчерный
Наружный диаметр кабеля D6,2 мм ±0,3 мм
Минимальный радиус изгиба, жесткая прокладка3 x D
Минимальный радиус изгиба, гибкая прокладка4 x D
Масса кабеля70 кг/км
Внешняя оболочка, материалPE-X
Материал, изоляция проводникаPE-X
Материал проводникагибкий провод из оцинкованной меди
Сопротивление кабеля≤ 40,1 Ом/км
Номинальное напряжение, проводник600 В AC (Линия-земля, U0)
1000 В AC (Линия-земля, U)
≤ 720 В AC (Линия-земля)
≤ 1200 В AC (Линия-земля, Um)
≤ 900 В DC (Линия-земля, V0)
≤ 1500 В DC (Линия-линия)
Испытательное напряжение, проводник3500 В AC (50 Гц, 5 мин)
8400 В DC (50 Гц, 5 мин)
Противопожарная защита для рельсовых автомобилейBS 6853 (Категория Ia, Ib, II)
GM/RT 2130 (Категория Ia, Ib, II)
EN 45545 (Уровень опасности HL1 - HL3)
DIN 5510 (Ступени противопожарной защиты 1, 2, 3, 4)
NF F16-101 (Категория A1, A2, B)
NF F16-101 (Класс C / F0)
NFPA 130
UNI CEI 11170 (Уровень опасности LR1 - LR4)
НегорючестьEN 60332-1-2
EN 50266
EN 60332-3-25
NF C32-070, 2.1
NF C32-070, 2.2
UL 1685, 12 (FT4)
согласно ISO 6722-1 5.22 (UN ECE-R 118.01)
Без галогеновсогласно EN 50267-2-1
Маслостойкостьсогласно IRM 902, 72 h при 100 °C
Стойкость, прочие данныестойкость к горючим веществам согласно IRM 903, 168 h при 70 °C
Плотность дымовых газовBS 6853 D.8.7
EN 61034-2
UL 1685, 12 (FT4)
Коррозийность газов, выделяемых при горенииEN 50267-2-2
Токсичность газов, выделяемых при горенииBS 6853 B.1
EN 50305, 9.2
Температура окружающей среды (при эксплуатации)-50 °C ... 120 °C (кабель, жестко прокладываемый)
-25 °C ... 90 °C (кабель, для подвижного монтажа)

Environmental Product Compliance

China RoHSПериод времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
