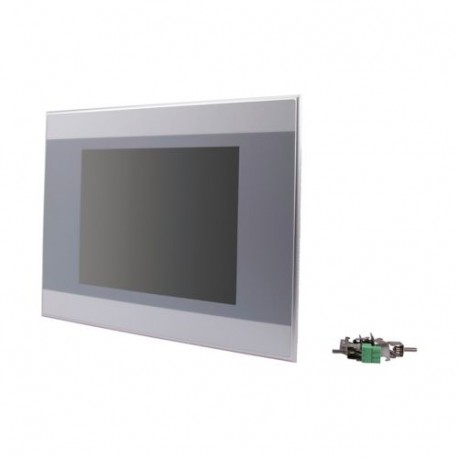

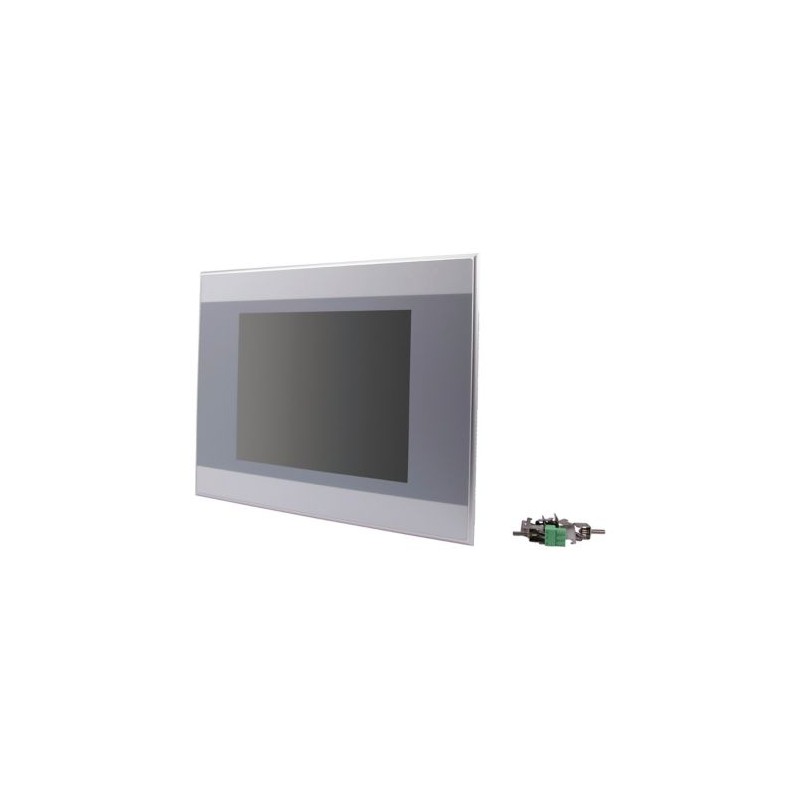

XV-152-D8-10TVR-10 150610 EATON MOELLER панель оператора , 24 В, 10,4" TFT, цветная , Ethernet , RS232, RS48.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

XV-152-D8-10TVR-10 150610 EATON MOELLER панель оператора , 24 В, 10,4" TFT, цветная , Ethernet , RS232, RS48..

XV-152-D8-10TVR-10

150610

EATON - MOELLER

доступный

Корабль на Cегодня

панель оператора , 24 В, 10,4" TFT, цветная , Ethernet , RS232, RS485 , Profibus, (PLC)

Подробнее


Программируемые Логические Контроллеры

HMI и HMI-PLC - EATON - MOELLER

XV150 - EATON - MOELLER

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON - MOELLER

*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Сопутствующие товары

Описание



Программы доставка
Ассортимент продукции
  XV150 10.4
Ассортимент продукции
  В XV-152
Функция
  ЧМИ-ПЛК (ПЛК установлена пользователя)
Общие характеристики модельного ряда
  Интерфейс Ethernet
Устройство USB
USB-хост
Слот для SD-карты
UL508, утверждения кул
Дисплей - Тип
  Цветной дисплей, TFT
Touch-технологий
  Резистивный-Сенсорный
Количество цветов
  64 тысяч цветов
Разрешение
 ПиксельРазъем VGA
640 х 480
Портретный Формат
  да
Диагональ экрана
 Дюйма10.4
Модель
  Металлический корпус и передняя панель
Операционная система
  Окна се 5.0 (лицензия вкл.)
ПЛК-лицензия
  Могут быть установлены пользователем с статье нет. 142581 ТИК-ПЛК-РОСТА-КОМПАКТНАЯ
Лицензионные сертификаты для встроенных интерфейсов
  Не требуется
встроенные интерфейсы
  1 х Ethernet 10/100 Мбит / с
1 х RS232
1 х RS485
1 х сети profibus/MPI для
1 х USB 2.0
1 устройство х USB
Передний Тип
  Стандартная стойка со стандартной мембраной (полностью закрытый)
Использование
  Утопленного монтажа
Слоты
  для SD-карт: 1
Автоматизация карты памяти
  Дополнительно с SD-карты -> статьи нет. 139807
Подключаемых коммуникационных карт (опционально)
  нет
Сенсорный датчик
  Стекло с пленкой
Тепловыделение
 Вт14.5
Технические данные
Дисплей
Дисплей - Тип
  Цветной дисплей, TFT
Диагональ экрана
 Дюйма10.4
Разрешение
 ПиксельРазъем VGA
640 х 480
Видимой области экрана
 мм211 х 158
Количество цветов
  64 тысяч цветов
Коэффициент контрастности (обычно)
  Обычно 300:1
Яркость
 кд/кв. м2Обычно 250
Подсветка
  СИД
диммирования с помощью программного обеспечения
Срок службы подсветки
 чОбычно 40000
Резистивный сенсорный защитный экран
  Сенсорный датчик (стекло с пленкой)
Операция
Технология
  Резистивный-Сенсорный
4 провода
Сенсорный датчик
  Стекло с пленкой
Система
Процессор
  Процессор RISC-процессор, 32 разряда, 400 МГц
Внутренней памяти
  Памяти DRAM (ОС, программы и память данных): 64 Мб
NAND-вспышка (можно использовать для резервного копирования данных): прибл. 64 Мб доступны
Энергонезависимая память (сохранение данных): 125 кбайт
Ни флэш-памяти: 2 Мб
Внешняя память
  Слот для карт памяти SD: Спецификация ПДД 1.00
Охлаждение
  Процессора без вентилятора и систем охлаждения, естественной конвекции на основе пассивного охлаждения
Резервное копирование в режиме реального времени

Батарея (срок службы)
  CR 2032 (в 190 мА/ч), нулевой ремонт (припаять)
Резервное копирование (раз при нулевом напряжении)
  Как правило, 10 лет
Операционная система
  Окна се 5.0 (лицензия вкл.)
Технических
Программное обеспечение визуализации
  Галилео
ЭПАМ
XSOFT-КОДЕСИС-2
XSOFT-КОДЕСИС-3
Программное обеспечение ПЛК-Программирование
  XSOFT-КОДЕСИС-2
XSOFT-КОДЕСИС-3
Интерфейсы, коммуникации
встроенные интерфейсы
  1 х Ethernet 10/100 Мбит / с
1 х RS232
1 х RS485
1 х сети profibus/MPI для
1 х USB 2.0
1 устройство х USB
ПЛК-лицензия
  Могут быть установлены пользователем с статье нет. 142581 ТИК-ПЛК-РОСТА-КОМПАКТНАЯ
Устройство USB
  Интерфейс USB 2.0, не имеет гальванической развязки
Слоты
  для SD-карт: 1
Сети Ethernet
  100Base-ТХ/10base-Т
Питания
Номинальное напряжение
  24 В пост. тока selv (безопасное сверхнизкое напряжение)
допустимое напряжение
  Эффективность: 19.2-30,0 В постоянного тока (Номинальное напряжение -20%/+25%)
С абсолютной пульсации: 18,0-31,2 В постоянного тока
Питание от батареи: 18,0-31,2 В постоянного тока (Номинальное напряжение -25%/+30%)
35 В постоянного тока на время < 100 мс
Провалов напряжения
 мс≤ 10 мс от номинального напряжения (24 В DC)
5 мс от пониженного напряжения (19.2 В DC)
Потребляемая мощность
ПМакс.Вт12
Обратите внимание на энергопотребление
  Основное устройство
Ведомый USB к USB-хост: 2.5
Итого: 9.5
Тепловыделение
 Вт14.5
Обратите внимание на тепловыделение
  Тепловыделение с энергопотреблением на 24 В
12 Вт основное устройство + 2,5 Вт для USB-модуля
Ток потребления
ЯАТок = 0.6 (24 В DC)
Сименс МПИ (опционально)
  да
Тип взрывателя
  Да (предохранитель не доступен)
Потенциал изоляции
  без потенциальной изоляции
Общие
Материал корпуса
  Металл, анодированный
Передний Тип
  Стандартная стойка со стандартной мембраной (полностью закрытый)
Размеры (Ш x В x Г)
 мм345 х 260 х 54
заподлицо
  na de na
Угол наклона от вертикали: ±45° (при использовании естественной конвекции)
Вес
 кг3
Степень защиты (МЭК/EN 60529, EN50178, vbg по 4)
  Защиты IP65 (спереди), степень защиты IP20 (сзади)
Тип корпуса 4х (крытая польза только)
Утверждения

Утверждения
  кул (UL508)
Взрывозащита (согласно atex 94/9/ЕС)
  II в 3Д ех II Т70°с Ір5х: зона 22, Категория 3D
Применяемых стандартов и директив

ЭМС
  (по отношению к CE)
ЕН 61000-6-2
По EN 61000-6-4
С EN 61131-2
Стандарты на продукцию
  По EN 50178
С EN 61131-2
Безопасности
  Стандарт EN 60950
60950 ул
Стандарты
  Взрывозащита (актуально для CE)
Atex 94/9/ЕС: зона 22, Категория 3D (3Д второй бывший кл МНКР Т70°с ip6x и):
МЭК/EN 60079-0
МЭК/EN 61241-0
МЭК/EN 61241-1
Безопасность:
МЭК/EN 60950
Ул 508
Стандарты продукта:
По EN 50178
МЭК/EN 61131-2
ЭМС /соответствующие для CE):
МЭК/EN 61000-6-2
МЭК/EN 61000-6-4
МЭК/EN 61131-2
МЭК/EN 61000-6-3
Механическое сопротивление удара
 гв соответствии с IEC 60068-2-27
Вибрации
  в соответствии с МЭК/EN 60068-2-6
Сертификат RoHS
  соответствовать
Условия окружающей среды
Температура

Операция
na de na°С0 - +50
Хранения / Транспортировки
na de na°С-20 - +60
Температура окружающей среды мин.
 °С0
Рабочая температура окружающей среды Макс.
 °С+50
Относительная влажность

Относительная влажность
  МЭК/EN 50178
10 - 95%, Non-конденсируя
Напряжение питания UОКС
Номинальное рабочее напряжение
УОКСВ24 В DC (-20/+25%)
Остаточные пульсации входного напряжения
 %
Технические данные для проверки дизайна

Номинальный ток для заданного тепловыделения
ЯнА0
Тепловыделение на полюс, ток-зависимых
ПвидВт0
Тепловыделения оборудования, текущие-зависимых
ПвидВт0
Статические тепловыделение, внеоборотные-зависимых
ПпротивВт14.5
Мощность тепловыделения
ПдиссВт0
Температура окружающей среды мин.
 °С0
Рабочая температура окружающей среды Макс.
 °С50
МЭК/EN 61439 проверки дизайна

10.2 прочность материалов и деталей

10.2.2 Коррозионная стойкость
  Отвечает требованиям стандарта продукта.
Проверка 10.2.3.1 термостойкости корпуса
  Отвечает требованиям стандарта продукта.
Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла
  Отвечает требованиям стандарта продукта.
10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов
  Отвечает требованиям стандарта продукта.
10.2.4 устойчивость к ультрафиолетовому (УФ) излучения
  Пожалуйста, задавайте вопросы
10.2.5 подъем
  Не применяется, так как вся КРУ должна быть оценена.
10.2.6 механического воздействия
  Не применяется, так как вся КРУ должна быть оценена.
10.2.7 надписями
  Отвечает требованиям стандарта продукта.
10.3 Степень защиты сборки
  Отвечает требованиям стандарта продукта.
10.4 зазоры и пути утечки
  Отвечает требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
  Не применяется, так как вся КРУ должна быть оценена.
10.6 включение коммутационных аппаратов и комплектующих
  Не применяется, так как вся КРУ должна быть оценена.
10.7 внутренние электрические цепи и соединения
  Несет ответственность за панель строителя.
10.8 подключения внешних проводников
  Несет ответственность за панель строителя.
10.9 свойства изоляции

Мощность-частота 10.9.2 электрическая прочность
  Несет ответственность за панель строителя.
10.9.3 импульсное напряжение
  Несет ответственность за панель строителя.
Тестирование 10.9.4 корпусов, выполненных из изолирующего материала
  Несет ответственность за панель строителя.
Повышение температуры 10.10
  Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств.
10.11 короткого замыкания клиентов
  Несет ответственность за панель строителя.
10.12 Электромагнитная Совместимость
  Несет ответственность за панель строителя.
10.13 Механическая функция
  Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается.
Технические данные етим 6.0(Показать возможности)(Скрытия)
ПЛК (EG000024) / графическая панель (EC001412)
Электротехника, автоматизация, процесс контроля строительства / контроль / управлять и наблюдать (ГМИ) / графическая панель (ЧМИ) ([email protected] [BAA722010])
Напряжение питания переменного тока 50 Гц
 В0 - 0
Напряжение питания переменного тока 60 Гц
 В0 - 0
Напряжение питания постоянного тока
 В20.4 - 28.8
Тип напряжение напряжения питания
  Постоянного тока
Номер HW-интерфейсов промышленных сетей Ethernet
  1
Количество подключаемых клапанов
  0
Номер HW-интерфейсов RS-232
  1
Номер HW-интерфейсов RS-422
  0
Номер HW-интерфейсов RS-485
  1
Номер HW-интерфейсов последовательной ТЕЛЕТАЙП
  0
Номер HW-интерфейсов USB
  2
Номер HW-интерфейсов параллельного
  0
Количество беспроводных интерфейсов HW
  0
Номер HW-интерфейсов других
  1
С интерфейсами УВ
  Да
Поддерживает протокол TCP/ИС
  Да
Поддерживает протокол profibus
  Да
Поддерживает протокол can
  Нет
Поддерживает протокол interbus
  Нет
Поддержка протокола для АСИ
  Нет
Поддерживает протокол eib
  Нет
Поддерживает протокол Modbus
  Да
Поддержка протокола для сведения-шоссе
  Нет
Поддержка протокола для devicenet
  Нет
Поддержка протокола SUCONET
  Нет
Поддерживает протокол lon
  Нет
Поддержка протокола для profinet IO в
  Нет
Поддержка протокола для profinet ЦБА
  Нет
Поддерживает протокол sercos
  Нет
Поддерживает протокол fieldbus Учредительства
  Нет
Поддержка протокола для сетей Ethernet/IP с
  Да
Поддержка протокола as-Интерфейс безопасности на рабочем месте
  Нет
Поддерживает протокол безопасности сети devicenet
  Нет
Поддерживает протокол interbus-безопасность
  Нет
Поддержка протокола для profisafe
  Нет
Поддержка протокола для safetybus п
  Нет
Поддержка протокола других шинных систем
  Да
Радио-стандарт Bluetooth
  Нет
Радио стандарт WLAN 802.11
  Нет
Радиосвязи стандарта GPRS
  Нет
Радио Стандарт GSM
  Нет
Радио стандарта UMTS
  Нет
ИО ссылка мастер
  Нет
Тип дисплея
  ТФТ
С цветным дисплеем
  Да
Количество цветов дисплея
  65536
Количество серого/синий-шкалы дисплея
  0
Диагональ экрана
 дюйма10.4
Число пикселей по горизонтали
  640
Количество пикселей по вертикали
  480
Полезная память проекта/пользовательская память
 килобайтный64000
С цифровой клавиатурой
  Да
С буквенно-цифровой клавиатуры
  Да
Количество функциональных кнопок программируемых
  0
Количество кнопок с LED
  0
Количество системных кнопок
  1
С сенсорным экраном
  Да
С индикацией Сообщений
  Да
С системой Сообщений (включая. буфер и подтверждение)
  Да
Значение процесса представления (вывода) можно
  Да
Процесс значение по умолчанию (вход) возможно
  Да
С рецептами
  Да
Количество уровней пароля
  200
Вывод на принтер доступен
  Да
Количество языков
  100
Дополнительные компоненты программного обеспечения, загружаемые
  Да
Степень защиты (IP), передняя сторона
  Защиты IP65
Рабочая температура
 °С0 - 50
Рейку можно
  Нет
Настенный/непосредственный монтаж
  Нет
Подходит для функций безопасности
  Нет
Ширина фронта
 мм345
Высота передней
 мм260
Встроенный глубина
 мм49
Утверждения
Стандарты На Продукцию  UL508, камней; МЭК/EN 61131-2, се
UL файл No.  E205091
Категории контроля UL нет.  NRAQ
Файл CSA нет.  Отчет о ул относится к США и Канаде
Класс ККА нет.  -
Сертификация Северной Америке  Перечисленный UL, сертифицированный по UL для использования в Канаде
Токоограничивающий Автоматический Выключатель  Нет
Степень защиты  МЭК защиты:IP20, ул/ККА ленты: открытого типа
Размеры
IL04802006Z закрытых информационных материалов

>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>>

Datasheet - PDF

Title:Language:Size:Type:
pdf-XV-152-D8-10TVR-10 панель оператора , 24 В, 10,4quot TFT, цв - EATON - XV-152-D8-10TVR-1Ruso207 Kbytespdf-XV-152-D8-10TVR-10 панель оператора , 24 В, 10,4quot TFT, цв - EATON - XV-152-D8-10TVR-1

Отзывы: (0)

Там нет Отзывы о товаре пока нет.

Добавить отзыв
скрыть форму
Рейтинг:
Имя:
Эл. адрес:
Предмет:
Текст:
  Captcha
  Добавить отзыв
