U-PKZ0(24V50HZ) 073129 XTPAXSR24V50H EATON ELECTRIC Расцепитель минимального напряжения 24В Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

U-PKZ0(24V50HZ) 073129 XTPAXSR24V50H EATON ELECTRIC Расцепитель минимального напряжения 24В

U-PKZ0(24V50HZ)

073129

XTPAXSR24V50H

EATON-MOELLER

2

Расцепитель минимального напряжения 24В

Подробнее


Низковольтное оборудование > Расцепитель минимального напряжения

Автоматы защиты Автоматические выключатели PKZ (аксессуары)

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Кол-во цена
2+$32.38
6+$28.37
10+$26.44
14+$25.48
20+$24.83
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

обычно покупают вместе

Описание



Расцепитель минимального напряжения 24В

Программа поставок

Ассортимент
Дополнительное оснащение
Принадлежности
Расцепители минимального напряжения
Управляющее напряжение
24 V 50 Hz
Тип напряжения
Стандартное напряжение
Работает от тока
AC
графические условные обозначения
121S018
Техника присоединения
Винтовые клеммы
Применяемое для
Расцепители минимального напряжения PKZ0(4), PKE
Применяемое для
PKZM0
PKZM4
PKZM0-T
PKM0
PKZM01
PKE
указания

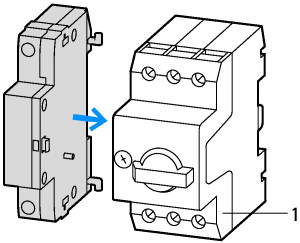

1 Motorschutzschalter
указания
Можно установить слева:
Защитный выключатель двигателей
Нельзя совмещать с:
Расцепитель рабочих токов A-PKZ0
В случае использования с размыкателем цепи может работать в качестве аварийного выключателя в соответствии с EN 60204.
указания
Возможна установка с левой стороны блока релейной защиты двигателя
Не может использоваться с шунтовым размыкателем A-PKZ0
В случае использования с размыкателем цепи может работать в качестве АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ в соответствии с IEC/EN 60204

Технические характеристики

Общая информация
Поперечные сечения соединенияодно-/тонкопроволочный, с оконечной муфтой
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) мм2
Поперечные сечения соединенияОдно- или многожильный
1 x (18 - 14)
2 x (18 - 14) AWG
Управляющее напряжение
24 V 50 Hz
Напряжение втягивания/отпускания
Напряжение натяжения
0,85 - 1,1 x Uc
Напряжение отпускания
0,7- 0,35 x Uc
потребляемая мощность
Перем. ток (AC)мощность трогания [втягивание]
5 VA
Перем. ток (AC)мощность удержания [Удержание]
3 VA

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
0.5 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Under voltage coil (EC001022)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV < 1 kV) / Undervoltage trip ([email protected] [AKF015013])
Rated control supply voltage Us at AC 50HZ
24 - 24 V
Rated control supply voltage Us at AC 60HZ
0 - 0 V
Rated control supply voltage Us at DC
0 - 0 V
Voltage type for actuating
AC
Type of electric connection
Screw connection
Number of contacts as normally open contact
0
Number of contacts as normally closed contact
0
Number of contacts as change-over contact
0
Delayed
No
Suitable for power circuit breaker
No
Suitable for off-load switch
No
Suitable for motor safety switch
Yes
Suitable for overload relay
No

Апробации

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Характеристики

121O006

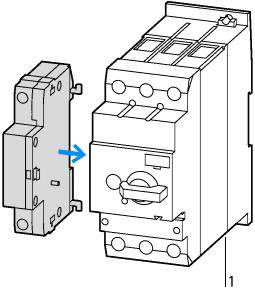

Дополнительное оснащение
1: Автоматы защиты двигателей

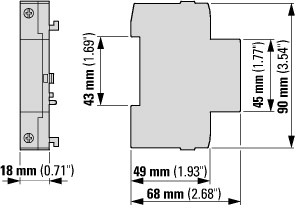

Размеры

121X008

Datasheet - PDF
