LS-S11-120AFT-ZBZ/X 106825 EATON MOELLER Концевой выключатель , 1НО +1 НЗ , базовый модуль, пружинная блокир.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

LS-S11-120AFT-ZBZ/X 106825 EATON MOELLER Концевой выключатель , 1НО +1 НЗ , базовый модуль, пружинная блокир..

LS-S11-120AFT-ZBZ/X

106825

EATON - MOELLER

доступный

Корабль на Cегодня

Концевой выключатель , 1НО +1 НЗ , базовый модуль, пружинная блокировка

Подробнее


Концевой Выключатель Концевые

Выключатели - EATON - MOELLER

Выключатели безопасности, LS..ZBZ - EATON - MOELLER

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON - MOELLER

Кол-воцена
1+$122.42
2+$119.15
3+$117.52
4+$116.49
6+$115.47
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Как это работает

Как это работает?

1 Добавить продукты по своему выбору к корзине
2 Введите свои контактные данные и отправить запрос
3 Вы будете уведомлены по электронной почте с нашими ценовыми предложениями
4 Вы просто проверка и ждать вашего заказа

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Сопутствующие товары

Описание



Программа поставок
Основная функция
  датчик положения
Предохранительные датчики положения
Идентификатор типа
  LS…ZBZ/X
Ассортимент
  Основные устройства с пружинной взаимной блокировкой (принцип замкнутого тока)
Класс защиты
  IP65
оснащение
  Базовое устройство, возможно расширение
Температура окружающей среды
 °C-25 - +40
Описание
  с контролем взаимной блокировки
со вспомогательным механизмом расцепления
Контроль положения двери: постоянный
Контрольные знаки

Назначение контактов

Замык. = замыкающий контакт
  1 замык
Разм. = размыкающий контакт
  1 разм.
Указание
   = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1.
графические условные обозначения

Напряжение источника питания управления измерением магнитного привода
UsВ120 V 50/60 Hz
корпус
  пластик
Способ подключения
  Винтовая клемма
указания Не разрешается использовать выключатель в качестве механического упора!
Головку управления можно поворачивать без инструмента на 90°, чтобы обеспечить адаптацию к заданному уровню управления.
При вставном командном устройстве замыкающий контакт открыт, а размыкающий - закрыт.
Для класса защиты IP65 используются кабельные вводы V-M20 (206910) с макс. длиной соединительной резьбы 9 мм.
Устройство при отсутствии напряжения (напр. при вводе в эксплуатацию) может быть разблокировано с помощью отвертки. Вспомогательный механизм расцепления необходимо опечатать! → Руководство по монтажу IL 05208005Z
Технические характеристики
Общая информация
Стандарты и положения
  IEC/EN 60947
Стойкость к климатическим воздействиям
  Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78,

Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30
Температура окружающей среды
 °C-25 - +40
установочное положение
  любая
Класс защиты
  IP65
Поперечные сечения соединения
 мм²
одножильный
 мм21 x (0,75 - 2,5)
2 x (0,75 - 1,5)
тонкопроволочный с оконечной муфтой
 мм21 x (0,5 - 1,5)
2 x (0,5 - 1,5)
Соединительный винт
  PH1
Момент затяжки соединительного винта
 Нм0.9
Контакты/коммутационная способность
Номинальная устойчивость к импульсу
UimpВ перем. тока4000
Номинальные выдерживаемые напряжения изоляции
UiВ400
Категория перенапряжения / степень загрязнения
  III/3
Расчетный рабочий ток
IeA
AC-15

24 В
IeA6
220 В 230 В 240 В
IeA6
380 В 400 В 415 В
IeA4
DC-13

24 В
IeA3
110 В
IeA0.8
220 В
IeA0.3
Частота сети
 Гцмакс. 400
Стойкость к коротким замыканиям согласно IEC/EN 60947-5-1

макс. предохранитель
 A gG/gL6
Точность воспроизведения
 мм± 0.02
условный ток короткого замыкания
 кА1
Механические размеры
Механический срок службы
Переключенияx 1061
Удароустойчивость (импульс полусинуса 20 мс)

Стандартный контакт
 g10
частота приведения в действие
Переключения/ч  800
Привод
механический

Сила нажатия начала/конца хода
 N25/15 (вставка/вытаскивание)
Механическая удерживающая сила согласно GS-ET-19 (04/2004)

XG, XW, XNG
 N1700
XWA, XFG, XF
 N1600
XF
 N750
XNW
 N1200
электромеханический

для магнита

потребляемая мощность

при 120 В перем. тока
 VA8
при 230 В перем. тока
 VA11
при 24 В пост. тока
 W8
Безопасность по напряжению
 x Us0.85 - 1.1
Продолжительность включения магнитов
 % продолжительность включения100
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности
InA6
Потеря мощности на полюс, в зависимости от тока
PvidW0.13
Потеря мощности оборудования, в зависимости от тока
PvidW0
Статическая потеря мощности, не зависит от тока
PvsW0
Способность отдавать потери мощности
PveW0
Мин. рабочая температура
 °C-25
Макс. рабочая температура
 °C40
Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей

10.2.2 Коррозионная стойкость
  Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции
  Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
  Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
  Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению
  Требования производственного стандарта выполнены.
10.2.5 Подъём
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки
  Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
  Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции

10.9.2 Электрическая прочность при рабочей частоте
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
  Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
  Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
  Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
  Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
Width sensor
 mm60
Diameter sensor
 mm0
Height of sensor
 mm173
Length of sensor
 mm39
Rated operation current Ie at AC-15, 24 V
 A6
Rated operation current Ie at AC-15, 125 V
 A6
Rated operation current Ie at AC-15, 230 V
 A6
Rated operation current Ie at DC-13, 24 V
 A3
Rated operation current Ie at DC-13, 125 V
 A0.8
Rated operation current Ie at DC-13, 230 V
 A0.3
Switching function
  Slow-action switch
Output electronic
  No
Forced opening
  Yes
Number of safety auxiliary contacts
  1
Number of contacts as normally closed contact
  1
Number of contacts as normally open contact
  1
Number of contacts as change-over contact
  0
Type of interface
  None
Type of interface for safety communication
  None
Housing according to norm
  -
Construction type housing
  Cuboid
Material housing
  Plastic
Coating housing
  -
Type of control element
  -
Alignment of the control element
  -
Type of electric connection
  -
With status indication
  No
Suitable for safety functions
  Yes
Explosion safety category for gas
  None
Explosion safety category for dust
  None
Ambient temperature during operating
 °C-25 - 70
Degree of protection (IP)
  IP65
Апробации
Стандарты продукта  IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
Номер документа UL  E29184
Номер категории контроля UL  NKCR
Номер документа CSA  12528
Номер класса CSA  3211-03
North America Certification  UL listed, CSA certified
Degree of Protection  IEC: IP65, UL/CSA Type 3R, 4X (indoor use only), 12, 13

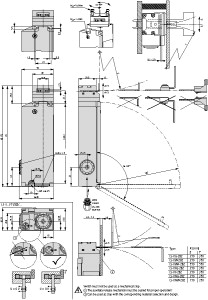

Размеры
