> >>NZM4-XSR-L 289808 ELECTRIC Главный выключатель монтажный комплект, красная ручка, левая сторона
Предыдущий товар Следующий продукт

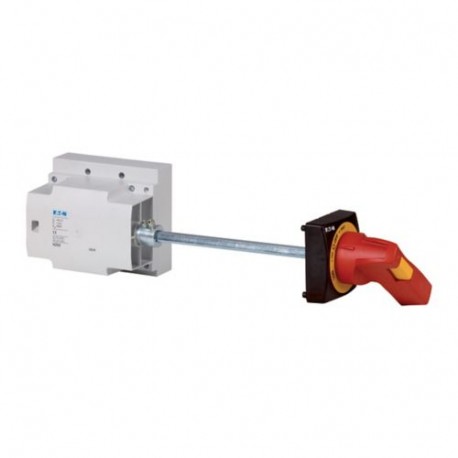

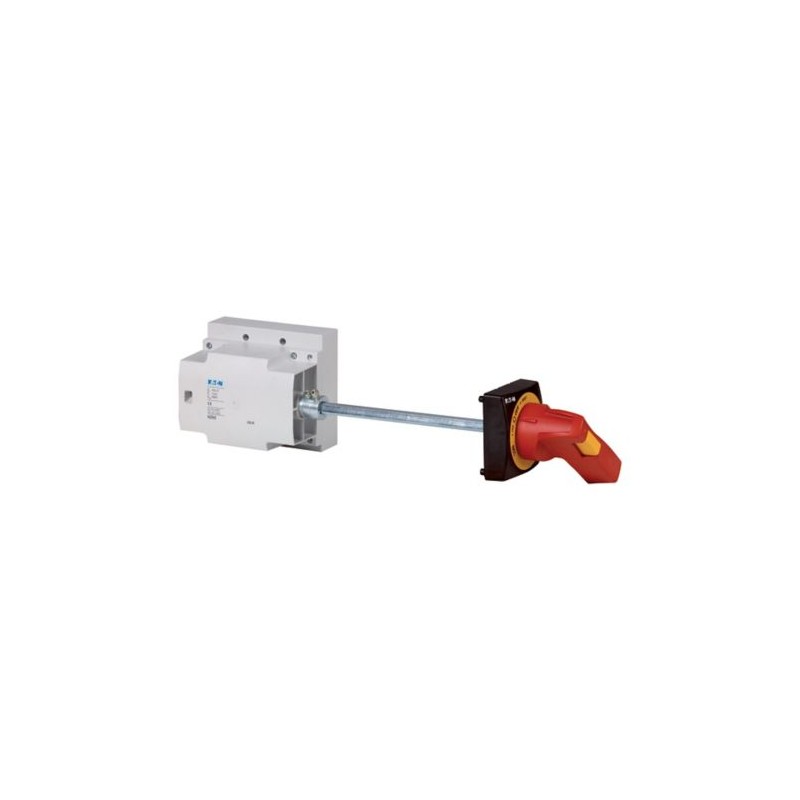

NZM4-XSR-L 289808 EATON ELECTRIC Главный выключатель монтажный комплект, красная ручка, левая сторона Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

NZM4-XSR-L 289808 EATON ELECTRIC Главный выключатель монтажный комплект, красная ручка, левая сторона

NZM4-XSR-L

289808

EATON-MOELLER

Главный выключатель монтажный комплект, красная ручка, левая сторона

НЗМ4-ХСР-Л

Подробнее


Низковольтное оборудование > Рукоятка для силовых выключателей/разъединителей

Аксессуары NZM

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $310.64
Цена за единицу: $310.64

Кол-во цена
1+$310.64
2+$310.64
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Описание

▲


Главный выключатель монтажный комплект, красная ручка, левая сторона

Программа поставок

Комплект поставки
Поворотная ручка с дрвеной муфтой, с вращающим и поворотным приводом
Удлинитель вала NZM…-XV4
Наружная предупредительная табличка/табличка с наименованием на немецком/английском
чёрно-жёлтый символ "молния"
Ассортимент
Дополнительное оснащение
Принадлежности
Комплект для сборки главного выключателя для установки на боковой стенке
Стандарт/сертификат
UL/CSA, IEC
Типоразмер
NZM4
Описание
Монтажный комплект для использования в качестве главного выключателя
Функция
Нажатие переключателя на боковой стене распределительного шкафа
Монтаж переключателя на монтажной панели
Красно/желтый для АВАРИЙНОГО ВЫКЛЮЧЕНИЯ
Класс защиты
IP66
UL/CSA Type 4X, Type 12
Блокировка двери
Возможность запирания в положении ВЫКЛ, до 3 навесных замков
Информация по проектированию
Наружная предупредительная табличка/табличка с наименованием, крепится зажимом
Для увеличенной защиты от прикосновения со стороны подачи питания IP2X заказать защиту для пальцев рук.
приведение в действие
Приведение в действие слева
Применяемое для
NZM4(-4)
N(S)4(-4)

Bauartnachweis nach IEC/EN 61439

Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Handle for power circuit breaker (EC000229)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV < 1 kV) / Handle for switch devices ([email protected] [AKF012014])
Lockable
Yes
Colour
Red
Suitable for emergency stop
Yes
With extension shaft
Yes
Suitable for power circuit breaker
Yes
Suitable for switch disconnector
Yes

Апробации

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP66, UL/CSA Type 4X, 12

Размеры

1230DIM-44

Datasheet - PDF

▲
Заглавие: Размер: Тип:
NZM4-XSR-L 289808 RU_289808.pdf 189 Kbytes NZM4-XSR-L 289808 RU_289808.pdf
