Стандарты и положения
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27

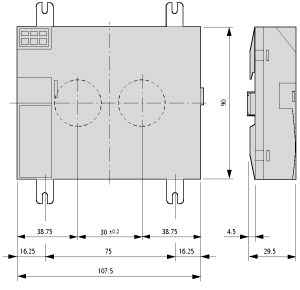

Размеры (Ш x В x Г)
107,5 x 90 x 30 мм
Монтаж
Установлен на крепежный стержень индикатора или на DIN-рейку согласно IEC/EN 60715 , глубина 35 мм (без индикации)
Поперечные сечения соединения
одножильный
0,2⁄4 (AWG 24 - 12) мм2
тонкопроволочный с оконечной муфтой
0,2⁄2,5 (AWG 24 - 12) мм2
Стандартная отвёртка
3.5 x 0.6 мм
Климатические внешние условия
Рабочая температура
-25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 °C
Конденсация
Предотвратить конденсацию, воспользовавшись соответствующими мерами
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30)
5 - 95 %
Давление воздуха (эксплуатация)
795 - 1080 hPa
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)
IP20
Колебания (IEC/EN 60068-2-6)постоянная амплитуда 0,15 мм
10 - 57 Гц
Колебания (IEC/EN 60068-2-6)постоянное ускорение 2 г
57 - 150 Гц
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс
18 Шоки
Падение (IEC/EN 60068-2-31) [Высота падения]
50 мм
свободное падение, в упаковке (IEC/EN 60068-2-32)
1 M
установочное положение
вертикально или горизонтально
Электромагнитная совместимость (ЭМС)
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD)Выход воздуха
8 кВ
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD)Разряд контакта
6 кВ
электромагнитные поля (RFI), согласно IEC EN 61000-4-3
10 V/m
Подавление радиочастотных помех
EN 55011 Класс B, EN 55022 Класс B
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)Кабель питания
2 кВ
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)Сигнальные провода
2 кВ
Впуск согласно IEC/EN 61000-4-6
10 В
Измерение воздушных зазоров и путей утечки тока
EN 50178, UL 508, CSA C22.2, No. 142
Прочность изоляции
EN 50178
Буферизация часов реального времени
Точность часов реального времени
тип. ±5 с/день (±0,5 ч⁄год) с/день
Точность воспроизведения реле времени
Точность реле времени (от значения)
± 0.02 %
РазрешениеДиапазон „S”
5 мс
РазрешениеДиапазон „M:S”
1 с
РазрешениеДиапазон „H:M”
1 мин
Циклы записи памяти с остаточной индукцией (минимум)
1010 (циклы чтения⁄записи)
Номинальное напряжение [Ue]
100/110/115/120//230/240 перем. тока (+10/-15 %) В
Допустимый диапазон
85…264 В перем. тока
входной токпри 115/120 В перем. тока 60 Гц
тип. 90 мА
входной токпри 230/240 В перем. тока 50 Гц
тип. 60 мА
Потеря мощностиПотеря мощности при 24 В пост. тока
17 W
Потеря мощностипри 115/120 В перем. тока
тип. 11 VA
Потеря мощностипри 230⁄240 В перем. тока
тип. 15 VA
Абонент
максимально 8 Количество
Скорость передачи данных/удаление
1000 кбит/с, 6 м
500 кбит/с, 25 м
250 кбит/с, 40 м
125 кбит/с, 125 м
50 кбит/с, 300 м
20 кбит/с, 700 м
10 кбит/с, 1000 м
Гальваническое разделениедля электропитания
да
Гальваническое разделениедля входов
да
Гальваническое разделениедля интерфейса ПК, карты памяти, easyNet, easyLink
да
Заглушка шины (первая и последняя карты)
да
Техника присоединения
RJ45, 8 полюсов
