EASY821-DC-TCX 256274 0004520969 EATON ELECTRIC Программируемое реле 24 В DC, цифровые 12 DI (4 могут исполь..

Артикул EASY821-DC-TCX

код: 256274

Номер по каталогу: 0004520969

производитель: EATON-MOELLER

Описание:

Программируемое реле 24 В DC, цифровые 12 DI (4 могут использоваться как как аналог.), 8DO, транз., часы реального времени

Подробнее

категории:
Программируемые логические контроллеры (ПЛК) > Логический модуль

EASY программируемые реле и MFD дисплеи

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Гарантия, ремонт и возврат.

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ

EASY821-DC-TCX 256274...

Программируемое реле 24 В DC, цифровые 12...

Описание

▲

Программа поставок

Основная функция

easy800 (с возможностью расширения, easyNet)

Описание

возможно расширение: цифровые/аналоговые входы/выходы и системы шин интерфейсов AS, PROFIBUS-DP, CANopen®, DeviceNet
Система шин easyNet на борту
индивидуальная лазерная гравировка или поставка с пользовательской программой возможна с продуктом EASY-COMBINATION (код заказа 2010781)

Входы

цифровой

из них используется аналоговым способом

Выходы

Выходы, количество

Транзистор: 8

Выходы

8 Количество

Транзистор

Дополнительные особенности

Часы реального времени

✔

Модули расширения

возможно расширение
возможно подключение к сети (easyNet)

Питающее напряжение

24 В пост. тока

Программное обеспечение

EASY-SOFT-PRO

Технические характеристики

Общее

Стандарты и положения

EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27

Апробации

CSA
UL
EAC

Размеры (Ш x В x Г)

107,5 x 90 x 72 (6 установочных мест) мм

Вес

0.3 кг

Монтаж

DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)

Поперечные сечения соединения

одножильный

0,2 - 4 (AWG 22 - 12) мм²

тонкопроволочный с оконечной муфтой

0,2 - 2,5 (AWG 22 - 12) мм²

Стандартная отвёртка

0.8 x 3.5 мм

макс. начальный пусковой момент

0.6 Нм

Климатические внешние условия

Рабочая температура

согласно IEC 60068-2-1, -25 - +55 °C

Конденсация

Предотвратить конденсацию, воспользовавшись соответствующими мерами

Хранение [ϑ]

согл. IEC 60068-2-1, -2, -14
-40 - +70 °C

относительная влажность воздуха

согласно IEC 60068-2-30, IEC 60068-2-78
5 - 95 %

Давление воздуха (эксплуатация)

795 - 1080 hPa

Механические внешние условия

Класс защиты (IEC/EN 60529, EN50178, VBG 4)

IP20

Колебания

согласно IEC 60068-2-6
постоянная амплитуда 0,15 мм: 10 - 57
постоянное ускорение 2 г: 57 - 150 Гц

Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс

18 Шоки

Падение (IEC/EN 60068-2-31) [Высота падения]

50 мм

свободное падение, в упаковке (IEC/EN 60068-2-32)

1 M

установочное положение

вертикально или горизонтально

Электромагнитная совместимость (ЭМС)

Категория перенапряжения / степень загрязнения

III/2

Электростатическая разрядка (ESD)примененный стандарт

согласно IEC EN 61000-4-2

Электростатическая разрядка (ESD)Выход воздуха

8 кВ

Электростатическая разрядка (ESD)Разряд контакта

6 кВ

электромагнитные поля (RFI), согласно IEC EN 61000-4-3

0,8 - 1,0 ГГц: 10
1,4 - 2 ГГц: 3
2,0 - 2,7 ГГц: 1 V/m

Подавление радиочастотных помех

EN 55011 Класс B

Импульсное напряжение

согласно IEC/EN 61000-4-4 кВ

мощные импульсы (скачок напряжения)

согласно IEC/EN 61000-4-5
1 кВ (кабели питания симметричные)

Впуск согласно IEC/EN 61000-4-6

10 В

Прочность изоляции

Измерение воздушных зазоров и путей утечки тока

EN 50178, UL 508, CSA C22.2, No. 142

Прочность изоляции

EN 50178

Буферизация часов реального времени

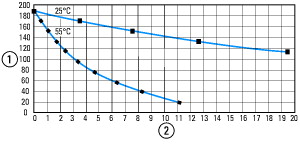

① резервное время (часы) при полностью заряженном суперконденсаторе
② Срок службы (годы)

Точность часов реального времени на входах

тип. ± 2 (± 0,2 ч⁄год) с/день

в зависимости от температуры окружающей среды возможны колебания до ± 5 с./день (± 0,5 ч/год)

Точность воспроизведения реле времени

Точность реле времени (от значения)

± 0.02 %

РазрешениеДиапазон „S”

5 мс

РазрешениеДиапазон „M:S”

1 с

РазрешениеДиапазон „H:M”

1 мин

Остаточная память

Циклы записи памяти с остаточной индукцией (минимум)

10¹2 (циклы чтения/записи)

Электропитание

Номинальное напряжение [U_e]

24 пост. тока (-15/+20%) В

Допустимый диапазон [U_e]

20.4 - 28.8 V DC

Остаточная пульсация

≦ 5 %

Защита от неправильной полярности

да

входной ток

140 мА при U_e

Посадки напряжения

≤ согл. IEC 61131-2
≤ 20 мс

Предохранитель

≧ 1A (T) A

Потеря мощности [P]

тип. 3.4 W

Цифровые входы 24 В пост. тока

Количество

Входы используются как аналоговые

4 (I7, I8, I11, I12)

Гальваническое разделение

для электропитания: нет
взаимное: нет
для выходов: да
для интерфейса/карты памяти: нет
для easyLink: нет
для easyNet: нет

Номинальное напряжение [U_e]

24 В пост. тока

входное напряжение

Состояние 0: ≦ 5 (I1 - I6, I9, I10, ≦ 8 (I7, I8, I11, I12)
Состояние 1: ≧ 15 (I1 - I6, I9, I10), ≧ 8 (I7, I8, I11, I12) В пост. тока

Входной ток при статусе 1

I1 - I6, I9, I10: 3,3 (при 24 В пост. тока)
I7, I8, I11, I12: 2,2 (при 24 В пост. тока) мА

Время задержки

20 (0 -> 1/1 -> 0, дребезг ВКЛ)
тип. 0,025 (0 -> 1/1 -> 0, дребезг ВЫКЛ., I1 - I4)
тип. 0,25 (0 -> 1/1 -> 0, дребезг ВЫКЛ., I5, I6, I9, I10)
тип. 0,15 (0 -> 1/1 -> 0, дребезг ВЫКЛ., I7, I8, I11, I12) мс

Длина провода

100 (неэкранирован.) M

Частотный счетчикКоличество

4 (I1, I2, I3, I4)

Частотный счетчикЧастота счета

≦ 5 кГц

Частотный счетчикформа импульсов

Прямоугольник

Частотный счетчикСоотношение импульс-пауза

1:1

Частотный счетчикДлина провода

≦ 20 (экранированный) M

инкрементальный счетчик данныхКоличество входов счетчиков

2 (I1 + I2, I3 + I4)

инкрементальный счетчик данныхЧастота счета

≦ 3 кГц

инкрементальный счетчик данныхформа импульсов

Прямоугольник

инкрементальный счетчик данныхСмещение сигнала

90°

инкрементальный счетчик данныхСоотношение импульс-пауза

1:1

Быстрые цифровые входыКоличество

4 (I1, I2, I3, I4)

Быстрые цифровые входыДлина провода

≦ 20 (экранирован.) M

Быстрые цифровые входыЧастота счета

≦ 5 кГц

Быстрые цифровые входыформа импульсов

Прямоугольник

Быстрые цифровые входыСоотношение импульс-пауза

1:1

Аналоговые входы

Количество

4 (I7, I8, I11, I12)

Гальваническое разделение

Вид входа

Напряжение пост. тока

Зона сигнала

0 - 10 В пост. тока

Разрешение

0,01 В аналоговые
0,01 В цифровые
10 бит (значение 0 - 1023)

Входной импеданс

11.2 kΩ

Точность фактического значенияДва устройства из серии

± 3 %

Точность фактического значениявнутри устройства

± 2, (I7, I8, I11, I12) ± 0,12 В %

Время преобразования аналоговое/цифровое

каждый цикл ЦПУ мс

входной ток

< 1 мА

Длина провода

≦ 30, экранирован. M

Транзисторные выходы

Количество

Номинальное напряжение [U_e]

24 В пост. тока

Допустимый диапазон [U_e]

20.4 - 28.8 V DC

Остаточная пульсация

≦ 5 %

Питающий ток

тип./макс. 18/32 при состоянии 0
24/44 при состоянии 1 мА

Защита от неправильной полярности

да (Внимание: если при перепутывании полярности напряжения питания на выходы подаётся напряжение 0 В или сигнал GND (заземление), возникает короткое замыкание)

Гальваническое разделение

для электропитания: да
для входов: да
взаимное: нет
для интерфейса: да
для easyLink: да
для easyNet: нет

Расчетный рабочий ток при состоянии „1” постоянного тока на канал [I_e]

макс. 0,5 A

Ламповая нагрузка без R_vна канал

3 (Q1 - Q4)
5 (Q5 - Q8) W

Ток утечки при статусе „0” на канал

< 0.1 мА

Макс. выходное напряжение

2,5 (состояние 0 при внешней нагрузке < 10 МОм)
U = U_e- 1 В (состояние 1 при I_e= 0,5 A) В

защита от короткого замыкания

да, электронный (Q1 - Q4), термический (Q5 - Q8)

Ток расцепителя короткого замыкания для R_a≦ 10 мОм

0,7 ≦ Ie ≦ 2 на выход
зависит от количества активных каналов и их нагрузки A

общий ток короткого замыкания

8 A

Пиковый ток короткого замыкания

16 A

отключение по температуре

да

макс. частота переключения при постоянной омической нагрузке

40000 Переключения/ч

Возможность параллельного подключения выходовпри омической нагрузке, индуктивной нагрузке, с внешней схемой защиты, сборка в пределах группы

Группа 1: Q1 до Q4
Группа 2: Q5 до Q8

Возможность параллельного подключения выходовЧисло выходов [макс.]

Возможность параллельного подключения выходовмакс. общий ток

Группа 1: Q1 до Q4 A

Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыT_{0,95 = 1 мс, R = 48 Ω, L = 16 mH}Коэффициент одновременности

0.25 g

Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыT_{0,95 = 1 мс, R = 48 Ω, L = 16 mH}Продолжительность включения

100 % продолжительность включения

Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыT_{0,95 = 1 мс, R = 48 Ω, L = 16 mH}макс. частота переключения f = 0,5 Гц (макс. ED = 50 %)

1500 Переключения

Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыDC-13, T_{0,95 = 72 мс, П = 48 Ω, Л = 1,15 H}Коэффициент одновременности

0.25 g

Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыDC-13, T_{0,95 = 72 мс, П = 48 Ω, Л = 1,15 H}Продолжительность включения

100 % продолжительность включения

Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыDC-13, T_{0,95 = 72 мс, П = 48 Ω, Л = 1,15 H}макс. частота переключения f = 0,5 Гц (макс. ED = 50 %)

1500 Переключения

Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыT_{0,95 = 15 мс, R = 48 Ω, L = 0,24 H}Коэффициент одновременности

0.25 g

Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыT_{0,95 = 15 мс, R = 48 Ω, L = 0,24 H}Продолжительность включения

100 % продолжительность включения

Индуктивная нагрузка по EN 60947-5-1без внешней схемы защитыT_{0,95 = 15 мс, R = 48 Ω, L = 0,24 H}макс. частота переключения f = 0,5 Гц (макс. ED = 50 %)

1500 Переключения

Индуктивная нагрузка по EN 60947-5-1с внешней схемой защитыКоэффициент одновременности

1 g

Индуктивная нагрузка по EN 60947-5-1с внешней схемой защитыПродолжительность включения

100 % продолжительность включения

Индуктивная нагрузка по EN 60947-5-1с внешней схемой защитымакс. частота переключения, макс. продолжительность включения

В зависимости от схемы защиты Переключения

Питающее напряжение U_Aux

Потеря мощности [P]

3.4 W

Сеть easyNet

Скорость передачи данных/удаление

1000 кбит/с, 6 м
500 кбит/с, 25 м
250 кбит/с, 40 м
125 кбит/с, 300 м
50 кбит/с, 300 м
20 кбит/с, 700 м
10 кбит/с, 1000 м
Длины от 40 м достижимы только с кабелями с усиленным поперечным сечением и с адаптером подключения.

Гальваническое разделение

для электропитания POW: да
для входов: да
для выходов: да
для easyLink: да
для интерфейса: да

Заглушка шины (первая и последняя карты)

да

Техника присоединения

RJ45, 8.полюсн.

Сечение кабеля

до 1000 м, < 16 мΩ/м: 1,5 (AWG: 16)
до 600 м, < 26 мΩ/м: 0,75 - 0,8 (AWG: 18)
до 600 м, < 26 мΩ/м: 0,5 - 0,6 (AWG: 20, 19)
до 400 м, < 40 мΩ/м: 0,34 - 0,5 (AWG: 22, 21, 20)
до 250 м, < 60 мΩ/м: 0,25 - 0,34 (AWG: 23, 22)
до 175 м, < 70 мΩ/м: 0,13 (AWG: 26)
до 40 м, < 140 мΩ/м: 1,5 (AWG: 16)

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [I_n]

0 A

Потеря мощности на полюс, в зависимости от тока [P_vid]

0 W

Потеря мощности оборудования, в зависимости от тока [P_vid]

0 W

Статическая потеря мощности, не зависит от тока [P_vs]

3.4 W

Способность отдавать потери мощности [P_ve]

0 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+55 °C

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
