DILMP80(24V50/60HZ) 109886 EATON MOELLER Контактор 80 А, управляющее напряжение 24В (АС), 4 полюса, категори.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

DILMP80(24V50/60HZ) 109886 EATON MOELLER Контактор 80 А, управляющее напряжение 24В (АС), 4 полюса, категори..

DILMP80(24V50/60HZ)

109886

EATON - MOELLER

доступный

Корабль на Cегодня

Продукт по требованию, без возврата.

Контактор 80 А, управляющее напряжение 24В (АС), 4 полюса, категория применения AC-3, AC-4

Подробнее


Контактор

DIL контакторы - EATON - MOELLER

DILMP Контакторы - EATON - MOELLER

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON - MOELLER

Кол-воцена
1+$125.87
2+$122.83
3+$121.32
4+$120.63
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Как это работает

Как это работает?

1 Добавить продукты по своему выбору к корзине
2 Введите свои контактные данные и отправить запрос
3 Вы будете уведомлены по электронной почте с нашими ценовыми предложениями
4 Вы просто проверка и ждать вашего заказа

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Сопутствующие товары

Описание



Программа поставок
Ассортимент
  Силовые контакторы
Применение
  Силовой контактор для 4-полюсных потребителей
Подассортимент
  Силовые контакторы до 200 A, 4-полюсн.
Категория применения
  AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления
AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
Техника присоединения
  Винтовые клеммы
Полюсы
  4-полюсн.
Расчетный рабочий ток

AC-1

обычный термический ток, 3-полюсный, 50 - 60 Гц

при 40 °C
Ith =IeA80
при 50 °C
Ith =IeA76
при 60 °C
Ith =IeA69
графические условные обозначения

Применяемое для
  DILM150-XHI(A)(V)…
или
DILM1000-XHI11-SA
или
DILM1000-XHI(V)11-SI
Управляющее напряжение
  24 V 50/60 Hz
Род тока: перем. ток/пост. ток
  Питание перем. тока
указания
  Коммутирующие элементы согласно EN 50012.
Технические характеристики
Общая информация
Стандарты и предписания
  IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы

Работа от перем. тока
Переключенияx 10610
Управляется постоянным током DC
Переключенияx 10610
Частота коммутаций, механическая

механически, работает от переменного тока
Переключения/ч 5000
Управляется постоянным током DC
Переключения/ч 5000
Стойкость к климатическим воздействиям
  Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды

разомкнут
 °C-25 - +60
в капсульном корпусе
 °C- 25 - 40
Хранение
 °C- 40 - 80

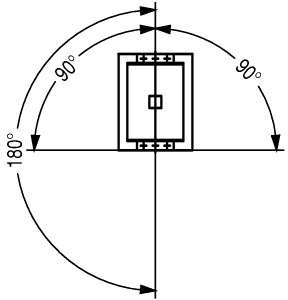

установочное положение

установочное положение

Удароустойчивость (IEC/EN 60068-2-27)

Импульс полусинуса 10 мс

Цепи главного тока

Замыкающие контакты
 g10
Вспомогательные блок-контакты

Замыкающие контакты
 g7
Размыкающие контакты
 g5
Класс защиты
  IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)
  защита от прикосновения пальцами и тыльной стороной кистей рук
Поперечные сечения соединения главного провода

одножильный
 мм21 x (2,5 - 16)
2 x (2,5 - 16)
тонкопроволочный с оконечной муфтой
 мм21 x (2,5 - 35)
2 x (2,5 - 25)
многожильный
 мм21 x (16 - 50)
2 x (16 - 35)
одно- или многожильные
 AWG12 - 2
Плоский провод
Количество сегментов x ширина x толщинамм2 x (6 x 9 x 0,8)
Поперечные сечения подсоединяемых вспомогательных проводов

одножильный
 мм21 x (0,75 - 4)
2 x (0,75 - 4)
тонкопроволочный с оконечной муфтой
 мм21 x (0,75 - 2,5)
2 x (0,75 - 2,5)
одно- или многожильные
 AWG18 - 14
Соединительный винт главного провода
  M6
Начальный пусковой момент
 Нм3,3
Соединительный винт вспомогательного провода
  M3,5
Начальный пусковой момент
 Нм1,2
Инструменты

Главный провод

Отвертка с профилем Pozidriv
 Размер2
Стандартная отвёртка
 мм0.8 x 5.5
1 x 6
Кабели системы управления

Отвертка с профилем Pozidriv
 Размер2
Стандартная отвёртка
 мм0,8 x 5,5
1 x 6
Цепи главного тока
Номинальная устойчивость к импульсу
UimpВ перем. тока8000
Категория перенапряжения / степень загрязнения
  III/3
Номинальные выдерживаемые напряжения изоляции
UiВ перем. тока690
Номинальное напряжение
UeВ перем. тока690
Безопасное разъединение согласно EN 61140

между катушкой и контактами
 В перем. тока440
между контактами
 В перем. тока440
Включающая способность (cos ϕ)
до 690 ВA700
согласно IEC/EN 60947
Отключающая способность

220 B 230 B
 A500
380 B 400 B
 A500
500 В
 A500
660 B 690 B
 A296
стойкость к коротким замыканиям

защита от короткого замыкания, макс. предохранитель

Тип координации 2

400 В
gG/gL 500 ВA80
690 В
gG/gL 690 ВA63
Тип координации 1

400 В
gG/gL 500 ВA160
690 В
gG/gL 690 ВA80
Переменное напряжение
AC-1

Расчетный рабочий ток

обычный термический ток, 3-полюсный, 50 - 60 Гц

разомкнут

при 40 °C
Ith =IeA80
при 50 °C
Ith =IeA76
при 60 °C
Ith =IeA69
в капсульном корпусе
IthA64
обычный термический ток, 1-полюсный

разомкнут
IthA207
в капсульном корпусе
IthA186
AC-3

Расчетный рабочий ток

открытый, 3-полюсный, 50 - 60 Гц

220 B 230 B
IeA50
240 В
IeA50
380 B 400 B
IeA50
415 В
IeA50
440 В
IeA50
500 В
IeA50
660 B 690 B
IeA32
Расчетная рабочая мощность
PкВт
220 B 230 B
PкВт15.5
240 В
PкВт17
380 B 400 B
PкВт22
415 В
PкВт30
440 В
PкВт32
500 В
PкВт36
660 B 690 B
PкВт30
постоянное напряжение
Расчетный рабочий ток Ie открытый

DC-1

60 В
IeA80
110 В
IeA80
220 В
IeA80
440 В
IeA5
DC-3

60 В
IeA80
110 В
IeA80
220 В
IeA80
440 В
IeA5
DC-5

60 В
IeA80
110 В
IeA80
220 В
IeA70
440 В
IeA5
Электрические тепловые потери
3-полюсн., при Ith
 W23
Сопротивление на полюс
 мОм0.7
Механические приводы
Безопасность по напряжению
 x Uc
Работа от перем. тока, 50 Гц
втягиваниеx Uc0.8 - 1.1
Работа от перем. тока, 50/60 Гц
 x Uc0.85 - 1.1
Работа от перем. тока
Отпусканиеx Uc0.4 - 0.6
Управляется постоянным током DC
втягиваниеx Uc0.7 - 1.2
Управляется постоянным током DC
Отпусканиеx Uc0.2 - 0.6
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc

Работа от перем. тока, 50/60 Гц
втягиваниеVA150
Работа от перем. тока, 50/60 Гц
втягиваниеW95
Работа от перем. тока, 50/60 Гц
УдержаниеVA16
Работа от перем. тока, 50/60 Гц
УдержаниеW5.3
4.3
Управляется постоянным током DC
втягиваниеW24
Управляется постоянным током DC
УдержаниеW0,5
Продолжительность включения
  % продолжительность включения100
Время переключения при 100 % Uc (рекомендуемые значения)

Цепи главного тока

Работа от перем. тока

Задержка замыкания
 мс12 - 18
Время открытия
 мс8 - 13
Управляется постоянным током DC
 мс
Задержка замыкания
 мс54
Время открытия
 мс24
Время дугового разряда
 мс10
допустимый ток покоя пари активации A1 - A2 из электроники (при сигнале 0)
 мА 1
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности
InA80
Потеря мощности на полюс, в зависимости от тока
PvidW8.6
Потеря мощности оборудования, в зависимости от тока
PvidW25.8
Статическая потеря мощности, не зависит от тока
PvsW4.1
Способность отдавать потери мощности
PveW0
Мин. рабочая температура
 °C-25
Макс. рабочая температура
 °C60
Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей

10.2.2 Коррозионная стойкость
  Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции
  Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
  Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
  Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению
  Требования производственного стандарта выполнены.
10.2.5 Подъём
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки
  Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
  Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции

10.9.2 Электрическая прочность при рабочей частоте
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
  Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
  Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
  Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
  Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
Rated control supply voltage Us at AC 50HZ
 V24 - 24
Rated control supply voltage Us at AC 60HZ
 V24 - 24
Rated control supply voltage Us at DC
 V0 - 0
Voltage type for actuating
  AC
Rated operation current Ie at AC-1, 400 V
 A80
Rated operation current Ie at AC-3, 400 V
 A50
Rated operation power at AC-3, 400 V
 kW22
Rated operation current Ie at AC-4, 400 V
 A40
Rated operation power Ie at AC-4, 400 V
 kW20
Modular version
  No
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as normally closed contact
  0
Type of electrical connection of main circuit
  Screw connection
Number of normally closed contacts as main contact
  0
Number of main contacts as normally open contact
  4
Апробации
Стандарты продукта  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
Номер документа UL  E29096
Номер категории контроля UL  NLDX
Номер документа CSA  012528
Номер класса CSA  2411-03, 3211-04
North America Certification  UL listed, CSA certified
Спроектировано специально для Северной Америки  No

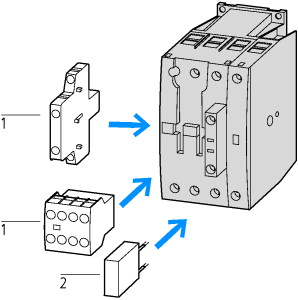

Характеристики
1: Модули вспомогательных контактов
2: Схема защиты

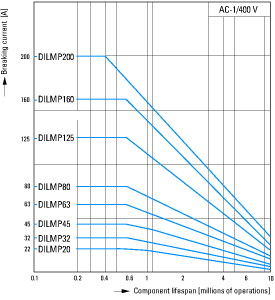

Рабочая характеристика
Не индуктивная или слабо индуктивная нагрузка
Электрическое краткое обозначение
Включение: 1 × расчётный рабочий ток
Выключение: 1 × расчетный ток
категория применения
100 % AC-1
Типичные случаи применения
Электрический нагрев

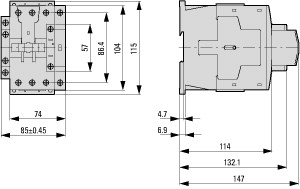

Размеры
Контакторы
боковое расстояние от заземлённых деталей: 6 мм
DILMP63
DILMP80
CAD data
Дополнительная информация о продуктах (ссылки)
IL03407049Z (AWA2100-2356) 4-полюсные силовые контакторы


Datasheet - PDF

Отзывы: (0)

Там нет Отзывы о товаре пока нет.

Добавить отзыв
скрыть форму
Рейтинг:
Имя:
Эл. адрес:
Предмет:
Текст:
  Captcha
  Добавить отзыв
У вас есть сомнения с покупкой?

Если у вас есть вопросы с покупкой, то вы можете посетить следующие ссылки или по электронной почте

Пожалуйста, подождите





* поля обязательные для заполнения

или
