DILMP125(RDC24)

109910

EATON - MOELLER

доступный

Корабль на Cегодня

контактор 125А, 4 полюса, управляющее напряжение 24-27В (DC), категория применения AC1

Подробнее


Контактор

DIL контакторы - EATON - MOELLER

DILMP Контакторы - EATON - MOELLER

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON - MOELLER

Кол-воцена
1+$185.47
2+$181.43
3+$180.34
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Как это работает

Как это работает?

1 Добавить продукты по своему выбору к корзине
2 Введите свои контактные данные и отправить запрос
3 Вы будете уведомлены по электронной почте с нашими ценовыми предложениями
4 Вы просто проверка и ждать вашего заказа

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Сопутствующие товары

Описание



Программа поставок
Ассортимент
  Силовые контакторы
Применение
  Силовой контактор для 4-полюсных потребителей
Подассортимент
  Силовые контакторы до 200 A, 4-полюсн.
Категория применения
  AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления
AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
Техника присоединения
  Винтовые клеммы
Полюсы
  4-полюсн.
Расчетный рабочий ток

AC-1

обычный термический ток, 3-полюсный, 50 - 60 Гц

при 40 °C
Ith =IeA125
при 50 °C
Ith =IeA116
при 60 °C
Ith =IeA108
графические условные обозначения

Применяемое для
  DILM150-XHI(A)(V)…
DILM1000-XHI(V)…
Управляющее напряжение
  RDC 24: 24 - 27 V DC
Род тока: перем. ток/пост. ток
  Питание пост. тока
указания
  Коммутирующие элементы согласно EN 50012.
Встроенная схема защиты электроники управления.
Технические характеристики
Общая информация
Стандарты и предписания
  IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы

Работа от перем. тока
Переключенияx 10610
Управляется постоянным током DC
Переключенияx 10610
Частота коммутаций, механическая

механически, работает от переменного тока
Переключения/ч 3600
Управляется постоянным током DC
Переключения/ч 3600
Стойкость к климатическим воздействиям
  Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды

разомкнут
 °C-25 - +60
в капсульном корпусе
 °C- 25 - 40
Хранение
 °C- 40 - 80

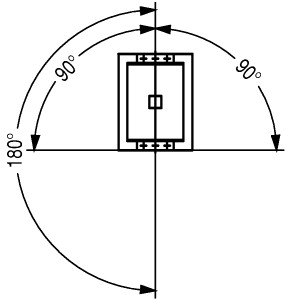

установочное положение

установочное положение

Удароустойчивость (IEC/EN 60068-2-27)

Импульс полусинуса 10 мс

Цепи главного тока

Замыкающие контакты
 g10
Вспомогательные блок-контакты

Замыкающие контакты
 g7
Размыкающие контакты
 g5
Класс защиты
  IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)
  защита от прикосновения пальцами и тыльной стороной кистей рук
Поперечные сечения соединения главного провода

тонкопроволочный с оконечной муфтой
 мм21 x (10 - 95)
2 x (10 - 70)
многожильный
 мм21 x (16 - 120)
2 x (16 - 95)
одно- или многожильные
 AWG8 - 3/0
Плоский провод
Количество сегментов x ширина x толщинамм2 x (6 x 16 x 0,8)
Поперечные сечения подсоединяемых вспомогательных проводов

одножильный
 мм21 x (0,75 - 4)
2 x (0,75 - 4)
тонкопроволочный с оконечной муфтой
 мм21 x (0,75 - 2,5)
2 x (0,75 - 2,5)
одно- или многожильные
 AWG18 - 14
Соединительный винт главного провода
  M10
Начальный пусковой момент
 Нм14
Соединительный винт вспомогательного провода
  M3,5
Начальный пусковой момент
 Нм1,2
Инструменты

Главный провод

внутренний шестигранник
SWмм5
Кабели системы управления

Отвертка с профилем Pozidriv
 Размер2
Стандартная отвёртка
 мм0,8 x 5,5
1 x 6
Цепи главного тока
Номинальная устойчивость к импульсу
UimpВ перем. тока8000
Категория перенапряжения / степень загрязнения
  III/3
Номинальные выдерживаемые напряжения изоляции
UiВ перем. тока690
Номинальное напряжение
UeВ перем. тока690
Безопасное разъединение согласно EN 61140

между катушкой и контактами
 В перем. тока440
между контактами
 В перем. тока440
Включающая способность (cos ϕ)
до 690 ВA1120
согласно IEC/EN 60947
Отключающая способность

220 B 230 B
 A800
380 B 400 B
 A800
500 В
 A800
660 B 690 B
 A650
стойкость к коротким замыканиям

защита от короткого замыкания, макс. предохранитель

Тип координации 2

400 В
gG/gL 500 ВA160
690 В
gG/gL 690 ВA160
Тип координации 1

400 В
gG/gL 500 ВA250
690 В
gG/gL 690 ВA200
Переменное напряжение
AC-1

Расчетный рабочий ток

обычный термический ток, 3-полюсный, 50 - 60 Гц

разомкнут

при 40 °C
Ith =IeA125
при 50 °C
Ith =IeA116
при 60 °C
Ith =IeA108
в капсульном корпусе
IthA100
обычный термический ток, 1-полюсный

разомкнут
IthA325
в капсульном корпусе
IthA292
AC-3

Расчетный рабочий ток

открытый, 3-полюсный, 50 - 60 Гц

220 B 230 B
IeA80
240 В
IeA80
380 B 400 B
IeA80
415 В
IeA80
440 В
IeA80
500 В
IeA80
660 B 690 B
IeA65
Расчетная рабочая мощность
PкВт
220 B 230 B
PкВт25
240 В
PкВт27.5
380 B 400 B
PкВт37
415 В
PкВт48
440 В
PкВт51
500 В
PкВт58
660 B 690 B
PкВт63
постоянное напряжение
Расчетный рабочий ток Ie открытый

DC-1

60 В
IeA125
110 В
IeA125
220 В
IeA125
440 В
IeA10
DC-3

60 В
IeA125
110 В
IeA125
220 В
IeA125
440 В
IeA9
DC-5

60 В
IeA125
110 В
IeA125
220 В
IeA100
440 В
IeA8
Электрические тепловые потери
3-полюсн., при Ith
 W29
Сопротивление на полюс
 мОм0.6
Механические приводы
Безопасность по напряжению
 x Uc
Работа от перем. тока, 50 Гц
втягиваниеx Uc0.8 - 1.1
Работа от перем. тока, 50/60 Гц
 x Uc0.8 - 1.1
Работа от перем. тока
Отпусканиеx Uc0.4 - 0.6
Управляется постоянным током DC
втягиваниеx UcМинимальная двухимпульсная мостовая схема выпрямления - 0.7 - 1.2
Управляется постоянным током DC
Отпусканиеx UcМинимальная двухимпульсная мостовая схема выпрямления - 0.2 - 0.6
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc

Работа от перем. тока, 50/60 Гц
втягиваниеVA180
Работа от перем. тока, 50/60 Гц
втягиваниеW150
Работа от перем. тока, 50/60 Гц
УдержаниеVA3.1
Работа от перем. тока, 50/60 Гц
УдержаниеW2.1
Примечание по поводу питания постоянного тока
  Минимальная двухимпульсная мостовая схема выпрямления
Управляется постоянным током DC
втягиваниеW149
Управляется постоянным током DC
УдержаниеW2,1
Продолжительность включения
  % продолжительность включения100
Время переключения при 100 % Uc (рекомендуемые значения)

Цепи главного тока

Работа от перем. тока

Задержка замыкания
 мс28 - 33
Время открытия
 мс35 - 41
Управляется постоянным током DC
 мс
Примечание по поводу питания постоянного тока
  Минимальная двухимпульсная мостовая схема выпрямления
Задержка замыкания
 мс35
Время открытия
 мс30
Время дугового разряда
 мс15
допустимый ток покоя пари активации A1 - A2 из электроники (при сигнале 0)
 мА 1
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности
InA125
Потеря мощности на полюс, в зависимости от тока
PvidW7.4
Потеря мощности оборудования, в зависимости от тока
PvidW22.2
Статическая потеря мощности, не зависит от тока
PvsW1.9
Способность отдавать потери мощности
PveW0
Мин. рабочая температура
 °C-25
Макс. рабочая температура
 °C60
Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей

10.2.2 Коррозионная стойкость
  Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции
  Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
  Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
  Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению
  Требования производственного стандарта выполнены.
10.2.5 Подъём
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки
  Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
  Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции

10.9.2 Электрическая прочность при рабочей частоте
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
  Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
  Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
  Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
  Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
Rated control supply voltage Us at AC 50HZ
 V0 - 0
Rated control supply voltage Us at AC 60HZ
 V0 - 0
Rated control supply voltage Us at DC
 V24 - 27
Voltage type for actuating
  DC
Rated operation current Ie at AC-1, 400 V
 A125
Rated operation current Ie at AC-3, 400 V
 A80
Rated operation power at AC-3, 400 V
 kW37
Rated operation current Ie at AC-4, 400 V
 A115
Rated operation power Ie at AC-4, 400 V
 kW28
Modular version
  No
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as normally closed contact
  0
Type of electrical connection of main circuit
  Screw connection
Number of normally closed contacts as main contact
  0
Number of main contacts as normally open contact
  4
Апробации
Стандарты продукта  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
Номер документа UL  E29096
Номер категории контроля UL  NLDX
Номер документа CSA  012528
Номер класса CSA  2411-03, 3211-04
North America Certification  UL listed, CSA certified
Спроектировано специально для Северной Америки  No

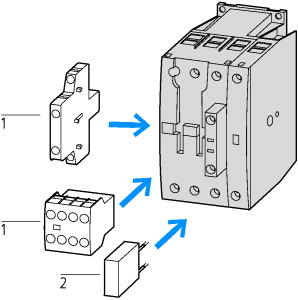

Характеристики
1: Модули вспомогательных контактов
2: Схема защиты

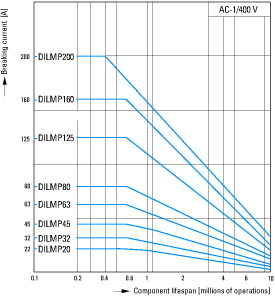

Рабочая характеристика
Не индуктивная или слабо индуктивная нагрузка
Электрическое краткое обозначение
Включение: 1 × расчётный рабочий ток
Выключение: 1 × расчетный ток
категория применения
100 % AC-1
Типичные случаи применения
Электрический нагрев

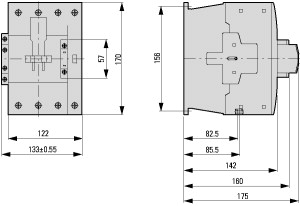

Размеры
Контакторы
боковое расстояние от заземлённых деталей: 10 мм
DILMP125
DILMP160
DILMP200
CAD data
Дополнительная информация о продуктах (ссылки)
IL03407049Z (AWA2100-2356) 4-полюсные силовые контакторы


Datasheet - PDF

Отзывы: (0)

Там нет Отзывы о товаре пока нет.

Добавить отзыв
скрыть форму
Рейтинг:
Имя:
Эл. адрес:
Предмет:
Текст:
  Captcha
  Добавить отзыв
У вас есть сомнения с покупкой?

Если у вас есть вопросы с покупкой, то вы можете посетить следующие ссылки или по электронной почте

Пожалуйста, подождите





* поля обязательные для заполнения

или
