NZMN3-AE400-AVE

110841

EATON - MOELLER

доступный

Корабль на Cегодня

Выкатной автоматический выключатель 400А, 3 полюса, откл.способность 50кА, электронный расцепитель

Подробнее


Модульные Автоматические Выключатели

Автоматические выключатели NZM - EATON - Moeller

NZM3 - EATON - MOELLER

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON - MOELLER

*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Как это работает

Как это работает?

1 Добавить продукты по своему выбору к корзине
2 Введите свои контактные данные и отправить запрос
3 Вы будете уведомлены по электронной почте с нашими ценовыми предложениями
4 Вы просто проверка и ждать вашего заказа

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Сопутствующие товары

Описание



Программа поставок
Ассортимент
  Автоматические выключатели
Защитная функция
  Защита установок и проводки
Стандарт/сертификат
  IEC
Метод монтажа
  Выдвижной вариант монтажа
Техника срабатывания
  Электронный расцепитель
Типоразмер
  NZM3
Описание
  Измерение эффективных значений и „термическая память“
Количество полюсов
  3-полюсн.
Стандартное оснащение
  Винтовое соединение
Коммутационная способность

400/415 В 50/60 Гц
IcuкА50
Расчетный рабочий ток = измеренный ток длительной нагрузки

Расчетный рабочий ток = измеренный ток длительной нагрузки
In = IuA400
диапазон установки

Расцепитель перегрузки

IrA 200 - 400
расцепитель короткого замыкания

без задержки
Ii = In x … 2 - 11
Технические характеристики
Общая информация
Стандарты и положения
  IEC/EN 60947, VDE 0660
защита от прикосновения
  защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100
Стойкость к климатическим воздействиям
  Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды

Температура окружающей среды, хранение
 °C- 40 - + 80
Эксплуатация
 °C-25 - +70
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27
 g20 (импульс полусинуса 20 мс)
Безопасное разъединение согласно EN 61140

между вспомогательными контактами и цепями главного тока
 В перем. тока500
Между вспомогательными контактами
 В перем. тока300

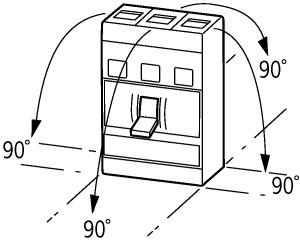

Направление подвода питания
  любая
Класс защиты

Устройство
  в зоне блока управления: IP20 (основной вид защиты)
корпус
  с рамкой: IP40

с поворотной ручкой с дверной муфтой: IP66
Соединительные клеммы
  Тоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00
Прочие технические характеристики (каталог для перелистывания)


Автоматические выключатели
Расчетный рабочий ток = измеренный ток длительной нагрузки
In = IuA400
Номинальная устойчивость к импульсу
Uimp
Цепи главного тока
 В8000
Цепи вспомогательного тока
 В6000
Номинальное напряжение
UeВ перем. тока690
Категория перенапряжения / степень загрязнения
  III/3
Номинальные выдерживаемые напряжения изоляции
UiВ1000
Коммутационная способность
Расчетный ток короткого замыкания при включении
Icm
400/415 В
IcmкА105
525 B 50/60 Гц
IcmкА53
690 B 50/60 Гц
IcmкА40
Расчетная разрывная способность при коротком замыкании Icn
Icn
Icu согласно IEC/EN 60947 очередность включения O-t-CO
IcuкА
240 B 50/60 Гц
IcuкА85
400/415 В 50/60 Гц
IcuкА50
440 B 50/60 Гц
IcuкА35
525 B 50/60 Гц
IcuкА25
690 B 50/60 Гц
IcuкА20
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO
IcsкА
240 B 50/60 Гц
IcsкА85
400/415 В 50/60 Гц
IcsкА50
440 B 50/60 Гц
IcsкА35
525 B 50/60 Гц
IcsкА13
690 B 50/60 Гц
IcsкА5

  Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.
Номинальная устойчивость к токовым нагрузкам при коротком замыкании

t = 0,3 с
IcwкА3.3
t = 1 с
IcwкА3.3
Категория применения согласно IEC/EN 60947-2
  A
Расчетная включающая и отключающая способность

Расчетный рабочий ток
IeA
AC-1

380 B 400 B
IeA400
415 В
IeA400
690 В
IeA400
AC-3

380 B 400 B
IeA400
415 В
IeA400
660 B 690 B
IeA400
Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения)
Переключения 15000
Электрический срок службы

AC-1

690 B 50/60 Гц
Переключения 3000
AC-3

415 B 50/60 Гц
Переключения 2000
690 B 50/60 Гц
Переключения 2000
макс. частота коммутаций
 S/h60
Поперечные сечения соединения
Стандартное оснащение
  Винтовое соединение
Провода круглого сечения Cu

Столбчатый зажим

одножильный
 мм22 x 16
многожильный
 мм21 x (35 - 240)
2 x (25-120)
Тоннельная клемма

многожильный
 мм2
многожильный
 мм21 x (25 - 185)
Двойное отверстие
 мм21 x (50 - 240)
2 x (50 - 240)
Винтовое соединение и подключение с задней стороны

непосредственно на переключателе

одножильный
 мм21 x 16
2 x 16
многожильный
 мм21 x (25 - 240)
2 x (25 - 240)
Расширение ширины подключения
 мм2
Расширение ширины подключения
 мм22 x 300
Ал. провода, мед. кабели



одножильный
 мм21 x 16
многожильный
 мм2
Двойное отверстие
 мм21 x (50 - 240)
2 x (50 - 240)
Винтовое соединение и подключение с задней стороны

Медная полоса, перфорированная
мин.мм6 x 16 x 0,8
Медная полоса, перфорированная
макс.мм10 x 32 x 1,0 + 5 x 32 x 1,0
Расширение ширины подключения
 мм(2 x) 10 x 50 x 1.0
Медная полоса (количество сегментов x ширина x толщина сегмента)

Столбчатый зажим


мин.мм6 x 16 x 0.8

макс.мм10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0
Винтовое соединение и подключение с задней стороны

Медная полоса, перфорированная
мин.мм6 x 16 x 0,8
Медная полоса, перфорированная
макс.мм10 x 32 x 1,0 + 5 x 32 x 1,0
Расширение ширины подключения
 мм(2 x) 10 x 50 x 1.0
Медная шина (ширина x толщина)
мм
Винтовое соединение и подключение с задней стороны

Винтовое соединение
  M10
непосредственно на переключателе


мин.мм20 x 5

макс.мм30 x 10
+ 30 x 5
Расширение ширины подключения
 мм
Расширение ширины подключения
макс.мм2 x (10 x 50)
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности
InA400
Потеря мощности оборудования, в зависимости от тока
PvidW48
Мин. рабочая температура
 °C-25
Макс. рабочая температура
 °C70
Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей

10.2.2 Коррозионная стойкость
  Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции
  Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
  Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
  Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению
  Требования производственного стандарта выполнены.
10.2.5 Подъём
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки
  Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
  Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
  Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции

10.9.2 Электрическая прочность при рабочей частоте
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала
  Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
  Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
  Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
  Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
  Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 6.0
Rated permanent current Iu
 A400
Rated voltage
 V690 - 690
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
 kA50
Overload release current setting
 A200 - 400
Adjustment range short-term delayed short-circuit release
 A0 - 0
Adjustment range undelayed short-circuit release
 A800 - 4400
Integrated earth fault protection
  No
Type of electrical connection of main circuit
  Screw connection
Device construction
  Built-in device slide-in technique (withdrawable)
Suitable for DIN rail (top hat rail) mounting
  No
DIN rail (top hat rail) mounting optional
  No
Number of auxiliary contacts as normally closed contact
  0
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as change-over contact
  0
Switched-off indicator available
  No
With under voltage release
  No
Number of poles
  3
Position of connection for main current circuit
  Front side
Type of control element
  Rocker lever
Complete device with protection unit
  Yes
Motor drive integrated
  No
Motor drive optional
  Yes
Degree of protection (IP)
  IP20

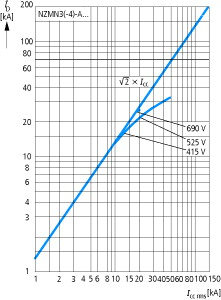

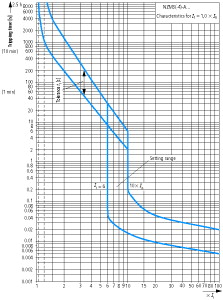

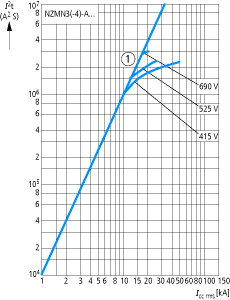

Характеристики

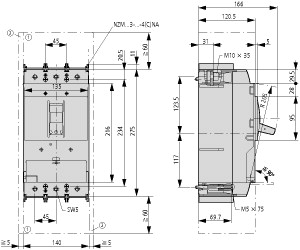

Размеры
