NZMB2-A250-BT-NA 107784 EATON MOELLER Автоматический выключатель, 3р, 250А, коробка терминалов Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

NZMB2-A250-BT-NA 107784 EATON MOELLER Автоматический выключатель, 3р, 250А, коробка терминалов

NZMB2-A250-BT-NA

107784

EATON - MOELLER

доступный

Корабль на Cегодня

Продукт по требованию, без возврата.

Автоматический выключатель, 3р, 250А, коробка терминалов

Подробнее


Модульные Автоматические Выключатели

Автоматические выключатели NZM - EATON - Moeller

Компактный автоматический выключатель, до 300А - EATON - MOELLER

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON - MOELLER

*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Сопутствующие товары

Описание



Программы доставка
Ассортимент продукции
  Выключатель
Защитная функция
  Системы защиты кабеля
Стандарты/Допуски
  ПО UL/CSA, А ТАКЖЕ МЭК
Система выпуска
  По дням недели
Тип установки
  Исправлена
Описание
  Переключатели соответствует к UL/CSA, а также правилам МЭК. Переключение МЭК значения показателей приводятся на заводской табличке.
Регулируемый перегрузки выпускает ИК
Размер кадра
  NZM2
Количество полюсов
  3 полюс
Стандартное оборудование
  Клеммная коробка
Коммутационная способность

ПКАП 480Y/277 V 60 Гц
Якрка25
ПКАП 480 V 60 Гц
Якрка25
ПКАП 600Y/347 V 60 Гц
Якрка18
Номинальный ток = Номинальный непрерывный ток

Номинальный ток = Номинальный непрерывный ток
Ян= ЯуА250
Диапазон настройки

Отключение по перегрузке

Общие
Стандарты
  МЭК/EN 60947
Защита от прямого контакта
  Палец и задней стороны доказательства в соответствии с VDE 0106 часть 100
Климатические расстойки
  Влажное тепло, постоянное, согласно IEC 60068-2-78
Влажное тепло, циклическое, согласно IEC 60068-2-30
Температура окружающей среды

Температура окружающей среды, хранения
 °С- -25 - + 70
Операция
 °С-25 - +70
Механическая ударопрочность (10 мс, полу-синусоидальный шок) согласно IEC 60068-2-27
 г20 (половина-синусоидальным током 20 мс)
Безопасная изоляция согласно EN 61140

Между вспомогательными контактами и основными контактами
 В ПЕРЕМЕННОГО ТОКА500
между вспомогательных контактов
 В ПЕРЕМЕННОГО ТОКА300
Вес
 кг2.345

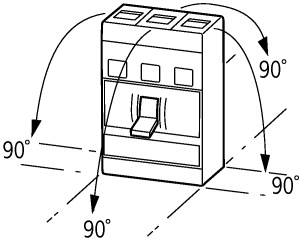

Монтажное положение

Монтажное положение
  na de na
Вертикальное и 90° во всех направлениях

Основное оборудование
 Клеммная коробка  - - -
 Винтовое соединение - na de na na de na
Аксессуары
 Клеммная коробка - na de na na de na -
 Винтовое соединение na de na - - na de na
 Тоннель терминал na de na na de na na de na na de na
 Подключения на задней панели   na de na na de na
 Плоский проводник терминала - - - na de na
Круглый медный проводник

Клеммная коробка

Твердые
 мм2na de na
Многожильный
 мм21 х (4...350)
Тоннель терминал

Твердые
 мм21 х 16
Многожильный
 мм2
Многожильный
 мм2na de na
Стержень болта и заднее-боковое подключение

Прямой выключатель

Твердые
 мм21 х (11...6)
Многожильный
 мм2na de na
Аль проводников, кабель кр



Твердые
 мм21 х 16
Стержень болта и заднее-боковое подключение

Плоской медной ленты, с отверстиями
мин.мм2 х 16 х 0,8
Плоской медной ленты, с отверстиями
Макс.мм10 х 16 х 0,8
Кр полоса (количество сегментов x ширина x толщина сегмента)

Клеммная коробка


мин.мм2 х 9 х 0,8

Макс.мм10 х 16 х 0,8
Стержень болта и заднее-боковое подключение

Плоской медной ленты, с отверстиями
мин.мм2 х 16 х 0,8
Плоской медной ленты, с отверстиями
Макс.мм10 х 16 х 0,8
Медная шина (ширина x толщина)
мм
Стержень болта и заднее-боковое подключение

Винтовое соединение
  М8
Прямой выключатель


мин.мм16 х 5

Макс.мм20 х 5
Кабели управления


 мм2na de na
na de na
В EN 61439 проверка конструкции согласно IEC/(Показать возможности)(Скрытия)
Технические данные для проверки дизайна

Номинальный ток для заданного тепловыделения
ЯнА250
Тепловыделения оборудования, текущие-зависимых
ПвидВт58.13
Температура окружающей среды мин.
 °С-25
Рабочая температура окружающей среды Макс.
 °С70
МЭК/EN 61439 проверки дизайна

10.2 прочность материалов и деталей

10.2.2 Коррозионная стойкость
  Отвечает требованиям стандарта продукта.
Проверка 10.2.3.1 термостойкости корпуса
  Отвечает требованиям стандарта продукта.
Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла
  Отвечает требованиям стандарта продукта.
10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов
  Отвечает требованиям стандарта продукта.
10.2.4 устойчивость к ультрафиолетовому (УФ) излучения
  Отвечает требованиям стандарта продукта.
10.2.5 подъем
  Не применяется, так как вся КРУ должна быть оценена.
10.2.6 механического воздействия
  Не применяется, так как вся КРУ должна быть оценена.
10.2.7 надписями
  Отвечает требованиям стандарта продукта.
10.3 Степень защиты сборки
  Не применяется, так как вся КРУ должна быть оценена.
10.4 зазоры и пути утечки
  Отвечает требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
  Не применяется, так как вся КРУ должна быть оценена.
10.6 включение коммутационных аппаратов и комплектующих
  Не применяется, так как вся КРУ должна быть оценена.
10.7 внутренние электрические цепи и соединения
  Несет ответственность за панель строителя.
10.8 подключения внешних проводников
  Несет ответственность за панель строителя.
10.9 свойства изоляции

Мощность-частота 10.9.2 электрическая прочность
  Несет ответственность за панель строителя.
10.9.3 импульсное напряжение
  Несет ответственность за панель строителя.
Тестирование 10.9.4 корпусов, выполненных из изолирующего материала
  Несет ответственность за панель строителя.
Повышение температуры 10.10
  Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств.
10.11 короткого замыкания клиентов
  Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.12 Электромагнитная Совместимость
  Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.13 Механическая функция
  Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается.
Утверждения
Стандарты На Продукцию  Ул 489; ККА-С22.2 порядка № 5-09; 60947-2 МЭК; маркировка CE
UL файл No.  E31593
Категории контроля UL нет.  DIVQ
Файл CSA нет.  022086
Класс ККА нет.  1432-01
Сертификация Северной Америке  Перечисленный UL, аттестованное CSA
Специально для Северной Америки  Да
Подходит для  Питатель схема, ветка схема
Токоограничивающий Автоматический Выключатель  Да
Макс. Номинальное Напряжение  600Y/347 В, 480 В
Степень защиты  МЭК защиты: IP20; ул/Тип ВСП: -

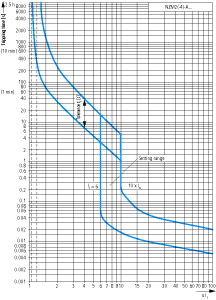

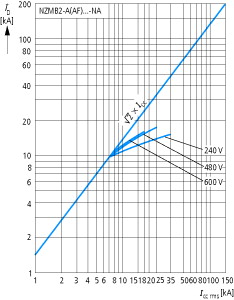

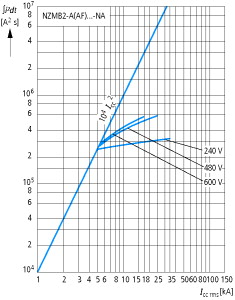

Характеристики
IL01206006Z (AWA1230-1916) Выключатель, Основной блок

>>
