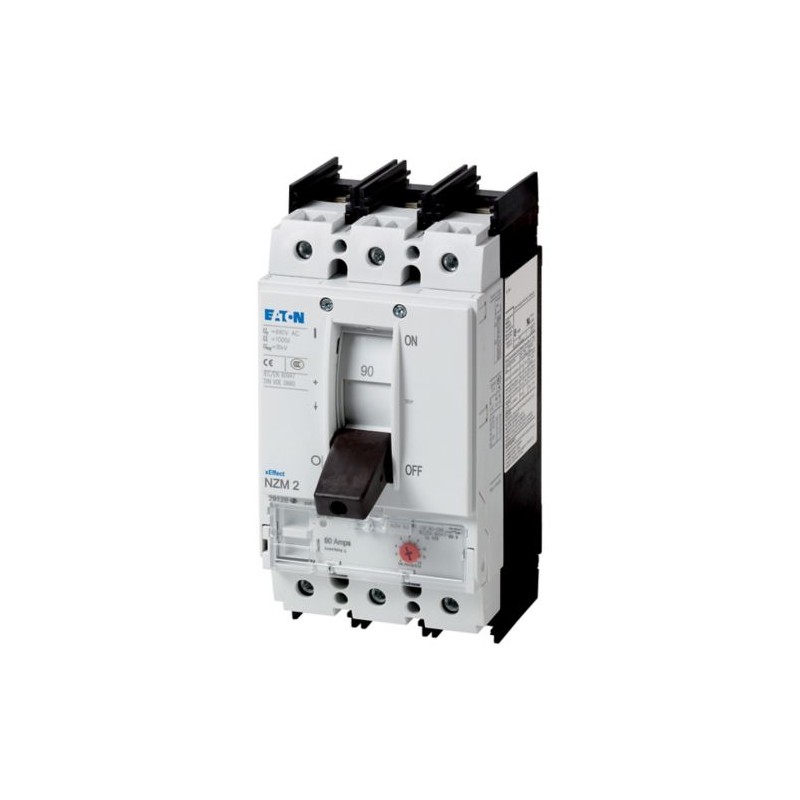

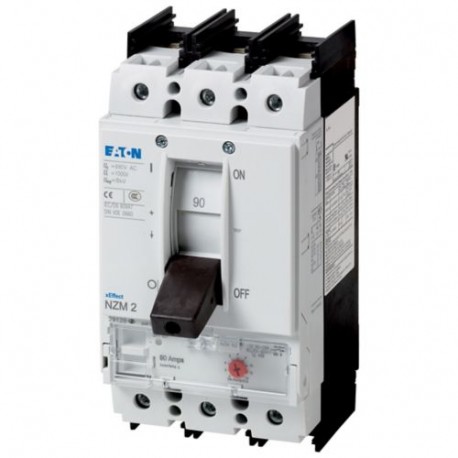

NZMN2-SE140-BT-CNA 107850 EATON ELECTRIC Circuit-breaker, 3p, 140A, box terminals
NZMN2-SE140-BT-CNA
107850
EATON-MOELLER
Circuit-breaker, 3p, 140A, box terminals
НЗМН2-СЭ140-БТ-КНА
Автоматический выключатель, 3p, 140A, коробчатые клеммы
Низковольтное оборудование > Силовой автоматический выключатель для трансформаторов/генераторов защиты/установка
Автоматические выключатели в литом корпусе NZM
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Описание
▲Автоматический выключатель, 3Р, 140А, коробка терминалы
Серия nzm..-СЕ..выключатели Цна охватывают все случаи применения только с четырьмя компактными размерами и подходят для использования на мировом рынке. Модульные группы функция всегда сделать монтаж гибкой. С электронным короткого замыкания релиз в связи с реле перегрузки. С короткого замыкания выхода не хватает перегрузки поездки. Примечания: переключатели соответствует к UL/CSA, а также правилам МЭК. Заводская табличка содержит коммутационные МЭК значений производительности.
Программа доставки
Ассортимент продукции
Выключатель
Защитная функция
Защита от короткого замыкания
Стандарты/Допуски
ПО UL/CSA, А ТАКЖЕ МЭК
Тип установки
Исправлена
Система выпуска
Электронный релиз
Описание
Переключатели соответствует к UL/CSA, а также правилам МЭК. Переключение МЭК значения показателей приводятся на заводской табличке.
Количество полюсов
3 полюс
Стандартное оборудование
Клеммная коробка
Номинальный ток = номинальный непрерывный ток [яН= Яу]
140 а
Диапазон настройки
Короткое замыкание-релизы
[ЯРМ]Незадержанных
[Яя= ЯНх ...]
[ЯРМ]Незадержанных[Яя= ЯНх ...] 2 - 14
Технические данные
Общие
Стандарты
МЭК/EN 60947
Защита от прямого контакта
Палец и задней стороны доказательства в соответствии с VDE 0106 часть 100
Климатические расстойки
Влажное тепло, постоянное, согласно IEC 60068-2-78
Влажное тепло, циклическое, согласно IEC 60068-2-30
Влажное тепло, циклическое, согласно IEC 60068-2-30
Температура окружающей среды Температура окружающей среды, хранения
- 40 - + 70 °С
Температура окружающей среды Операция
-25 - +70 °С
Механическая ударопрочность (10 мс, полу-синусоидальный шок) согласно IEC 60068-2-27
20 (половина-синусоидальным током 20 мс) г
Безопасная изоляция согласно EN 61140Между вспомогательными контактами и основными контактами
500 В ПЕРЕМЕННОГО ТОКА
Безопасная изоляция согласно EN 61140между вспомогательных контактов
300 В AC
Вес
2.345 кг

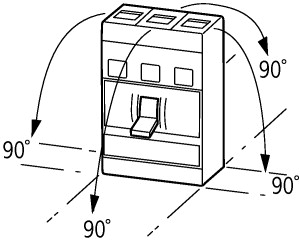

Монтажное положениеМонтажное положение
| Вертикальное и 90° во всех направлениях | |
 | С XFI замыкания на землю-релиз: |
| - По каталогу производителя nzm1, N1, в NZM2, N2 на: вертикально и 90° во всех направлениях | |
| с сменный блок | |
| - По каталогу производителя nzm1, N1, в NZM2, N2 на: вертикально, 90° вправо/влево | |
| с выдвижное устройство: | |
| - NZM3, N3 в: вертикально, 90° вправо/влево | |
| - NZM4, N4 и: вертикальный | |
| с удаленного оператора: | |
| - NZM2, N(В С)2, NZM3, N(В С)3, NZM4, N(В С)4: вертикально и 90° во всех направлениях | |
Направление входящих поставок
как требовалось
Степень защитыУстройство
В управлении зоной защиты: IP20 (базовая степень защиты)
Степень защитыКорпуса
С изолирующей окружают: ІР40
С дверным поворотная рукоятка: стандарт IP66
С дверным поворотная рукоятка: стандарт IP66
Степень защитыЗаделка
Тоннель клемма: IP10
Фаза изолятора и концевой полосе: ІР00
Фаза изолятора и концевой полосе: ІР00
Других технических данных (каталог лист)
Выключатели
Номинальная всплеск неизменность напряжения [учертенок]Главная контакты
8000 в
Номинальная всплеск неизменность напряжения [учертенок]Вспомогательные контакты
6000 в
Номинальное рабочее напряжение [уе]
690 В ПЕРЕМЕННОГО ТОКА
Категория перенапряжения/степень загрязнения
В III/3
Номинальное напряжение изоляции [уя]
1000 в
Применение в незаземленных системах питания
≦ 690 В
Коммутационная способность
Расклассифицированное короткое замыкание делая емкость [ясм]240 В [Ясм]
187 ка
Расклассифицированное короткое замыкание делая емкость [ясм]400/415 В [Ясм]
105 ка
Расклассифицированное короткое замыкание делая емкость [ясм]440 В 50/60 Гц [Ясм]
74 ка
Расклассифицированное короткое замыкание делая емкость [ясм]525 В 50/60 Гц [Ясм]
53 ка
Расклассифицированное короткое замыкание делая емкость [ясм]690 В 50/60 Ч [СК]
40 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ОИТ МЭК/En 60947 цикл испытаний о-т-Co [Орит]240 В 50/60 Гц [ЯКР]
85 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ОИТ МЭК/En 60947 цикл испытаний о-т-Co [Орит]400/415 В 50/60 Гц [ЯКР]
50 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ОИТ МЭК/En 60947 цикл испытаний о-т-Co [Орит]440 В 50/60 Гц [ЯКР]
35 Ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ОИТ МЭК/En 60947 цикл испытаний о-т-Co [Орит]525 В 50/60 Гц [ЯКР]
25 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ОИТ МЭК/En 60947 цикл испытаний о-т-Co [Орит]690 В 50/60 Гц [ЯКР]
20 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ИМС с МЭК/En 60947 цикл испытаний о-т-со-Т-Co [СВК]240 В 50/60 Гц [Яв CS]
85 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ИМС с МЭК/En 60947 цикл испытаний о-т-со-Т-Co [СВК]400/415 В 50/60 Гц [Яв CS]
50 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ИМС с МЭК/En 60947 цикл испытаний о-т-со-Т-Co [СВК]440 В 50/60 Гц [Яв CS]
35 Ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ИМС с МЭК/En 60947 цикл испытаний о-т-со-Т-Co [СВК]525 В 50/60 Гц [Яв CS]
25 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]ИМС с МЭК/En 60947 цикл испытаний о-т-со-Т-Co [СВК]690 В 50/60 Гц [Яв CS]
5 ка
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]Максимальная низковольтное сек.б.С. взрыватель
355 гг/гл
Расклассифицированное короткое замыкание ломая емкость яЦН[ЯЦН]
Максимальный резервный предохранитель, если ожидаемый токов короткого замыкания в месте установки превышает коммутационную способность выключателя.
Номинальный кратковременный выдерживаемый токТ = 0,3 С [яСW]
1.9 ка
Номинальный кратковременный выдерживаемый токТ = 1 С [яСW]
1.9 ка
Категория применения по МЭК/En 60947-2
А
Срок службы, механическая(из которых максимум. 50 % поездки на расцепитель рабочего тока/напряжения) [операций]
Двадцать тысяч
Срок службы, электрическийАС-1400 В 50/60 [Операций Гц]
Десять тысяч
Срок службы, электрическийАС-1690 В 50/60 [Операций Гц]
Семь тысяч пятьсот
Срок службы, электрическийАС--3400 В 50/60 [Операций Гц]
Шесть тысяч пятьсот
Срок службы, электрическийАС--3415 В 50/60 [Операций Гц]
Шесть тысяч пятьсот
Срок службы, электрическийАС--3690 В 50/60 [Операций Гц]
Пять тысяч
Срок службы, электрическийМакс. рабочая частота
120 ОПС/ч.
Суммарное время перерыва при коротком замыкании
< 10 мс
Мощность терминала
Стандартное оборудование
Клеммная коробка
Круглый медный проводникКлеммная коробка Твердые
1 х (12 ... 6) ммДва
Круглый медный проводникКлеммная коробка Многожильный
1 х (4 ... 350) ммДва
Круглый медный проводникТоннель терминалТвердые
1 x 16 ммДва
Круглый медный проводникТоннель терминалМногожильныйМногожильный
1 х (4 ... 350) ммДва
Круглый медный проводникСтержень болта и заднее-боковое подключениеПрямой выключательТвердые
1 х (11 ... 6) ммДва
Круглый медный проводникСтержень болта и заднее-боковое подключениеПрямой выключательМногожильный
1 х (4 ... 3/0) ммДва
Аль проводников, кабель КР Тоннель терминалТвердые
1 x 16 ммДва
Аль проводников, кабель КР Стержень болта и заднее-боковое подключениеПлоской медной ленты, с отверстиями [мин.]
2 х 16 х 0,8 мм
Аль проводников, кабель КР Стержень болта и заднее-боковое подключениеПлоской медной ленты, с отверстиями [Макс.]
10 х 16 х 0,8 мм
КР полоса (количество сегментов x Ширина X толщина сегмента)Клеммная коробка [мин.]
2 х 9 х 0,8 мм
КР полоса (количество сегментов x Ширина X толщина сегмента)Клеммная коробка [Макс.]
10 х 16 х 0,8 мм
КР полоса (количество сегментов x Ширина X толщина сегмента)Стержень болта и заднее-боковое подключениеПлоской медной ленты, с отверстиями [мин.]
2 х 16 х 0,8 мм
КР полоса (количество сегментов x Ширина X толщина сегмента)Стержень болта и заднее-боковое подключениеПлоской медной ленты, с отверстиями [Макс.]
10 х 16 х 0,8 мм
Медная шина (ширина X Толщина) [мм]Стержень болта и заднее-боковое подключениеВинтовое соединение
М8
Медная шина (ширина X Толщина) [мм]Стержень болта и заднее-боковое подключениеПрямой переключатель [мин]
16 x 5 мм
Медная шина (ширина X Толщина) [мм]Стержень болта и заднее-боковое подключениеПрямой переключатель [Макс.]
20 x 5 мм
Кабели управления
1 х (18 ... 14)
2 х (18 ... 16) ммДва
2 х (18 ... 16) ммДва
В En 61439 проверка конструкции согласно IEC/
Технические данные для проверки дизайна
Номинальный ток для заданного тепловыделения [яН]
140 а
Тепловыделения оборудования, текущие-зависимые [Пвид]
16.17 Вт
Температура окружающей среды мин.
-25 °С
Рабочая температура окружающей среды Макс.
+70 °С
МЭК/En 61439 проверки дизайна
10.2 прочность материалов и деталей10.2.2 коррозионная стойкость
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталейПроверка 10.2.3.1 термостойкости корпуса
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталейПроверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталей10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталей10.2.4 устойчивость к ультрафиолетовому (УФ) излучения
Отвечает требованиям стандарта продукта.
10.2 прочность материалов и деталей10.2.5 подъем
Не применяется, так как вся КРУ должна быть оценена.
10.2 прочность материалов и деталей10.2.6 механического воздействия
Не применяется, так как вся КРУ должна быть оценена.
10.2 прочность материалов и деталей10.2.7 надписями
Отвечает требованиям стандарта продукта.
10.3 степень защиты сборки
Не применяется, так как вся КРУ должна быть оценена.
10.4 зазоры и пути утечки
Отвечает требованиям стандарта продукта.
10.5 защита от поражения электрическим током
Не применяется, так как вся КРУ должна быть оценена.
10.6 включение коммутационных аппаратов и комплектующих
Не применяется, так как вся КРУ должна быть оценена.
10.7 внутренние электрические цепи и соединения
Несет ответственность за панель строителя.
10.8 подключения внешних проводников
Несет ответственность за панель строителя.
10.9 свойства изоляцииМощность-частота 10.9.2 электрическая прочность
Несет ответственность за панель строителя.
10.9 свойства изоляции10.9.3 импульсное напряжение
Несет ответственность за панель строителя.
10.9 свойства изоляцииТестирование 10.9.4 корпусов, выполненных из изолирующего материала
Несет ответственность за панель строителя.
Повышение температуры 10.10
Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств.
10.11 короткого замыкания клиентов
Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.12 Электромагнитная совместимость
Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.13 механическая функция
Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (Ил) не наблюдается.
Технические данные етим 7.0
Низковольтные промышленные компоненты (EG000017) / силовой выключатель, трансформатор/генератор защиты/установки (EC000228)
Электротехника, автоматизация, процесс управления / низковольтная технология переключателя / выключателя (РН < 1 кв) / выключатель для силового трансформатора, генератора и системы защиты ([email protected] [AJZ716013])
Номинальный постоянный ток IU
140 а
Номинальное напряжение
690 - 690 В
Расклассифицированное короткое замыкание ломая емкость БМУ при 400 в, 50 Гц
50 ка
Перегрузка выхода текущего значения
0 - 0 в
Диапазон регулировки кратковременные задержки короткого замыкания выхода
0 - 0 в
Диапазон регулировки без задержки короткого замыкания выхода
280 - 1960-е годы
Комплексная защита от замыканий на землю
Нет
Тип электрического соединения главной цепи
Зажимная рама
Конструкция устройства
Встроенные устройства исправлена встроенная техника
Подходит для монтажа на DIN рейку (DIN-рейке) крепления
Нет
DIN-рейка (DIN-рейке) крепления опционально
Да
Количество вспомогательных контактов, как нормально замкнутый контакт
Ноль
Количество вспомогательных контактов, как нормально открытый контакт
Ноль
Количество вспомогательных контактов переключающий контакт
Ноль
С выключенным индикатором
Нет
Под отпуском напряжения тока
Нет
Количество полюсов
Три
Позиция подключения основного тока в цепи
Передняя сторона
Тип элемента управления
Рычаг коромысла
Комплектное устройство с блоком защиты
Да
Интегрированный привод мотора
Нет
Мотор привода опционный
Да
Степень защиты (IP)
Степень защиты IP20
Утверждения
Стандарты На Продукцию
Ул 489; ККА-С22.2 Порядка № 5-09; 60947-2 МЭК; маркировка CE
Ul файл no.
E31593
Категории контроля ul нет.
DKPU2
Файл CSA нет.
Ноль двадцать две тысячи восемьдесят шесть
Класс ККА нет.
1432-01
Сертификация Северной Америке
Признано ul, аттестованное CSA
Условия приемлемости
Используется только в цепях электродвигателя в сочетании с соответствующим контактором и реле перегрузки. Значение ПКАП применяется только для полного сочетания стартера, состоящий из мгновенных цепи отключения выключателя, контактора и реле перегрузки.
Специально для Северной Америки
Да
Подходит для
Филиал цепей, цепей питателя
Токоограничивающий Автоматический Выключатель
Нет
Макс. Номинальное Напряжение
480 в
Степень защиты
МЭК защиты: IP20; ул/тип ВСП: -
Характеристики

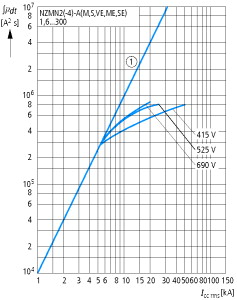

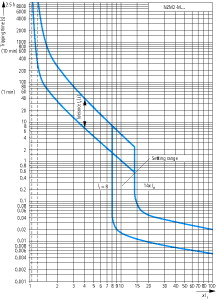

Характеристическая кривая
Короткое замыкание только защита!

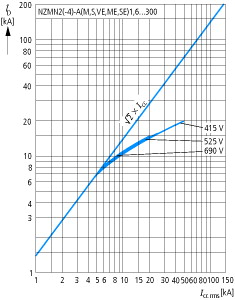

Характеристическая кривая
Характеристическая кривая

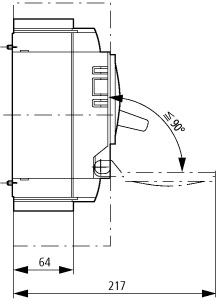

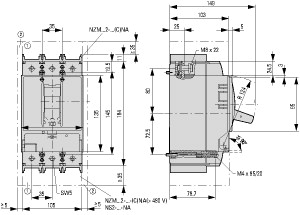

Размеры
① Задуть зона, минимальное расстояние до соседних деталей
Минимальный зазор ② соседние участки
Минимальный зазор ② соседние участки
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| NZMN2-SE140-BT-CNA 107850 RU_107850.pdf | 580 Kbytes |
 |
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
