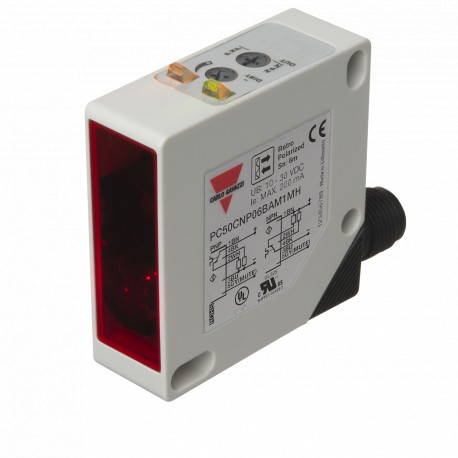

PC50CNP06BAM1MH CARLO GAVAZZI Отражение от выбранных параметров SYSTEM зеркало, поляризованной прямоугольный..

Photoelectrics
Ретро-отражательные, поляризационные, транзисторный выход
Тип PC50CNP06BAM.
• Диапазон: 6 м
• Регулируемая чувствительность
• Модулированный, видимый красный свет, поляризованный
• Напряжение питания: от 10 до 30 В постоянного тока
• Выход: 200 ма, NPN или PNP
• Создавать и разрушать переключение функция выбора
• Светодиод для индикации выходного сигнала, стабильность сигнала и питания на
• Защита: защита от обратной полярности, короткого замыкания, переходные процессы
• Кабель и вилка версий
• Высокая степень электромагнитной совместимости
• Ввод звука
Описание Продукта
Ключевые Заказ
PC50CNP06BAM1MH
В PC50CNP. семья общего назначения поляризованные ретро-отражательные датчики в компактном квадрат 17 х 50 х 50 мм усиленный ПК/ABS-корпус. Они полезны в приложениях, где основные датчики provideadequatesensing
производительности. Длинный Диапазон измерений совместно с регулировкой чувствительности, дает очень гибкий датчик. В arewithatransistoroutput типов DC и configurationis полностью программируемый(НПН ПНП, No и NC).
Тип
Стиль корпуса корпус размер корпуса Материал корпуса определение длины принципе расстояние срабатывания Тип выхода
Конфигурация выхода Тип подключения отключения ввода
Активный уровень звука
Выбор Типа
HousingRange MuteOrdering нет.Заказ нет.
Ш x В x Дсн Тип NPN & PNP с кабелем Тип NPN & PNP подключи
Сделайте перерыв switchingMake и разорвать переключения
17 х 50 х 50 мм6 mHighPC 50 НСП 06 BAMH ПК 50 НСП 06 BAM1MH
17 х 50 х 50 мм6 mLow ПК 50 НСП 06 BAMLPC 50 НСП 06 BAM1ML
Примечание: отражатель заказывается отдельно
Спецификации
Номинальное рабочее расстояние (ЗП) до 6 м,
с рефлектором Тип ЭР 4, Номер модели / ref. цель
Слепая зона Макс. 20 см
Чувствительность регулируется потенциометр одиночн-поворота
Гистерезис (Ч)
Дифференциальный travel3 - 20%
Температурный дрейф ≤ 0.5%/°с
Номинальный вольт. (УБ) от 10 до 30 В постоянного тока (пульсация в комплекте)
Пульсация (Urpp ) ≤ 10%
Выходной ток
Непрерывный (т. е.) ≤ 200 ма кратковременной (я)≤ 200 ма,
(Макс. грузоподъемность 100 НФ)
Нет питания на холостом ходу (IO)≤ 40 ма
Минимальный рабочий ток (IM)в 0,5 ма
Остаточный ток (ИК ) Макс. 100 мкА
Падение напряжения (уд)≤ 2.5 В постоянного тока 200 ма
Входной тест
Импеданс 10ком
Напряжение
Активен высокий > 8.5 В постоянного тока Активный низкий уровень< 3 В постоянного тока
Входной тест времени отклика
Вкл-выкл (Т1) ≤ 200 мс
Вкл-выкл (Т2) ≤ 200 мс
Защита от короткого замыкания, переполюсовки, переходные процессы
Технологии gaalas источник света, светодиод, 660 нм typevisible красный, модулированного зондирования угол ± 2° на 1/2 окружающий диапазон lightMax. 5’000 люкс
Операционная frequency500 Гц
Время отклика
Выкл-вкл (т)≤ 1 мс
Вкл-выкл (щеголь)≤ 1 мс
Задержка при включении питания (ТВ)≤ 300 мс
Функция выхода
NPN и PNPSwitch выбор
Дополнительные функции и размыкания (но + НЗ)
Технические характеристики могут быть изменены без предварительного уведомления (05.05.2006)1
