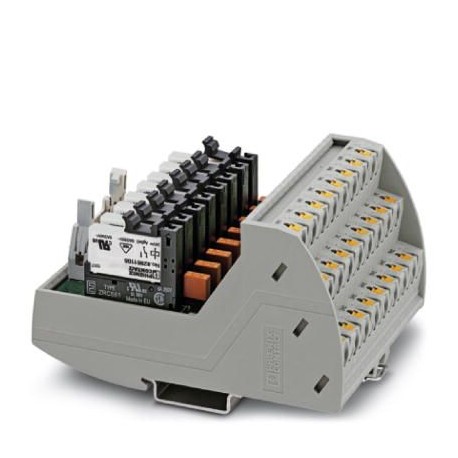

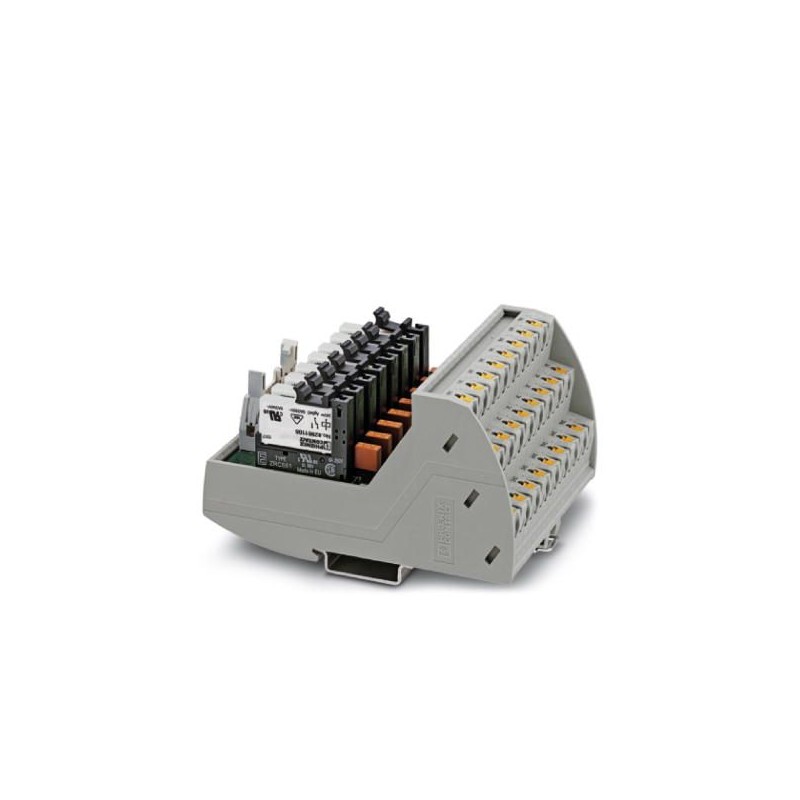

VIP-8RPT-24DC/21/DO/FU/PLC 2903601 PHOENIX CONTACT Módulo ativo
VIP-8RPT-24DC/21/DO/FU/PLC
2903601
PHOENIX_CONTACT
Módulo ativo
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2903601 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 542 (C-5-2017) |
| GTIN | 4046356948159 |
| Peso por unidade (exclusive embalagem) | 320,000 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | US (Estados Unidos) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 70 °C |
Dados de entrada
| Tensão nominal de entrada UN | 24 V DC |
|---|---|
| Faixa de tensão de entrada relativo a UN | 0,9 ... 1,1 |
| Típica corrente de entrada com UN | 9 mA |
| Tempo de resposta típico | 5 ms |
| Tempo de retorno típico | 8 ms |
| Denominação de proteção | Diodo supressor |
| Comando / componente de proteção | Diodo supressor |
| Indicação de tensão operacional | LED verde |
| Indicação de estado/Canal | LED amarelo |
Dados de saída
| Versão do contato | Contato simples, 1 inversor |
|---|---|
| Material de contato | AgSnO |
| Tensão de comutação máxima | 250 V AC/DC |
| Tensão de comutação mínima | 12 V AC/DC |
| Corrente máx. em regime permanente | 5 A (Observar derating) |
| Corrente de comutação mínima | 10 mA |
| Potência de desligamento (carga ôhmica) máxima | 120 W (24 V DC) |
| 20 W (48 V DC ) | |
| 18 W (60 V DC ) | |
| 23 W (110 V DC) | |
| 40 W (220 V DC) | |
| 1250 VA (250 V AC) | |
| Detecção de falha (ruptura de fio/curto-circuito) | não |
Geral
| Número de canais | 8 |
|---|---|
| Vida útil mecânica | 2x 107ciclos de manobras |
| Modo operacional | 100 % ED |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Cor | cinza |
Dados de conexão Conexão 1
| Denominação conexão | Nível de controle |
|---|---|
| Tipo de conexão | Régua de pinos IDC/FLK |
| Número de conexões | 1 |
| Número de pólos | 14 |
| Medida do passo | 2,54 mm |
Dados de conexão Conexão 2
| Denominação conexão | Nível de campo |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
Comando compatível
| Respectivo comando | SIEMENS S7-1500 |
|---|---|
| Respectiva placa E/S | 6ES7 522-1BH00-0AB0 |
| 6ES7 522-1BH01-0AB0 | |
| 6ES7 522-1BL00-0AB0 | |
| 6ES7 522-1BL01-0AB0 | |
| Respectivo comando | ABB S800 I/O |
| Respectiva placa E/S | DO810 |
| DO840 | |
| Respectivo comando | ALLEN-BRADLEY ControlLogix |
| Respectiva placa E/S | 1756-OB32 |
| 1756-OB16E | |
| Respectivo comando | ALLEN-BRADLEY PLC 5 |
| Respectiva placa E/S | 1771 OBN |
| Respectivo comando | ALLEN-BRADLEY SLC 500 |
| Respectiva placa E/S | 1746 OB16 |
| 1746 OB 32 | |
| Respectivo comando | Emerson DeltaV |
| Respectiva placa E/S | VE4002S1T1B3 |
| VE4002S1T2B3 | |
| VE4002S1T2B3 Series 2 | |
| VE4002S1T2B6 | |
| Respectivo comando | GE-FANUC 90-30 |
| Respectiva placa E/S | IC693 MDL732 |
| IC693 MDL740 | |
| IC693 MDL742 | |
| Respectivo comando | GE-FANUC RX3i |
| Respectiva placa E/S | IC694MDL754 |
| Respectivo comando | HONEYWELL Experion PKS C200 |
| Respectiva placa E/S | TC-ODD 321 |
| Respectivo comando | MITSUBISHI MELSEC L |
| Respectiva placa E/S | LY41PT1P |
| LY42PT1P | |
| Respectivo comando | MITSUBISHI MELSEC Q |
| Respectiva placa E/S | QY81P |
| QY82P | |
| Respectivo comando | SIEMENS S7-300 / ET 200 M |
| Respectiva placa E/S | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Respectivo comando | SIEMENS S7-400 |
| Respectiva placa E/S | 6ES7 422-1BL00-0AA0 |
| 6ES7 422-7BL00-0AB0 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2903601-VIP-8RPT-24DC/21/DO/FU/PLC | 130 Kbytes |
|
