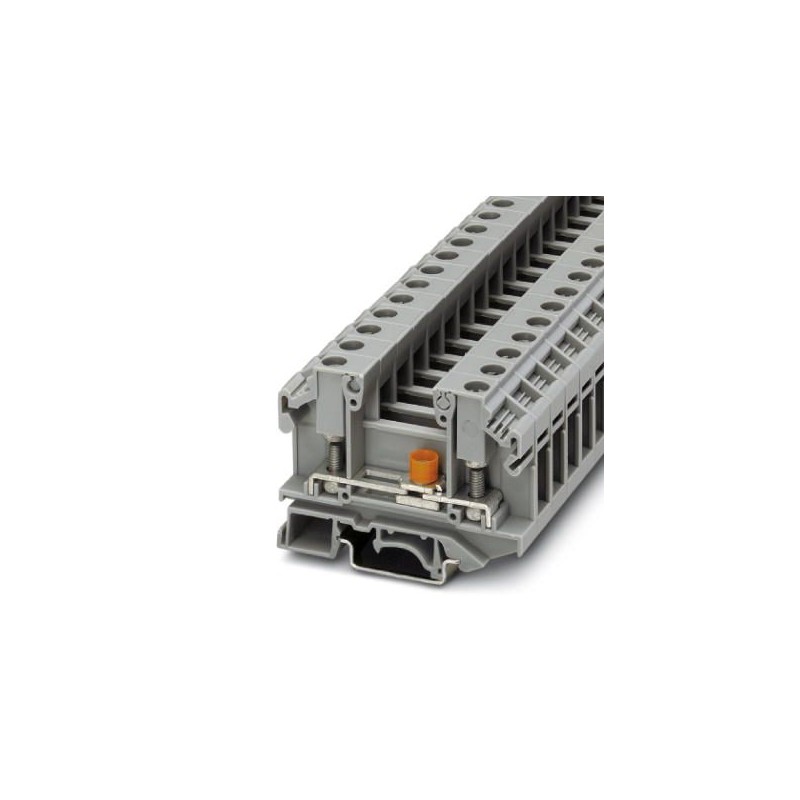

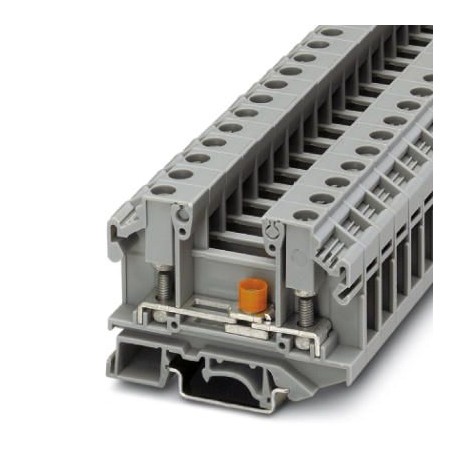

OTTA 6-T-P/P 0790462 PHOENIX CONTACT Terminal universal com conexão de parafuso com rosca fêmea para tiros d..
OTTA 6-T-P/P
0790462
PHOENIX_CONTACT
Borne de seccionamento
Blocos de terminais > Terminal de conexão de passagem
Conectividade armários industriais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 0790462 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Página de catálogo | Página 537 (C-1-2017) |
| GTIN | 4017918005573 |
| Peso por unidade (exclusive embalagem) | 29,000 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | IN (Índia) |
Geral
| Número de níveis | 1 |
|---|---|
| Número de conexões | 2 |
| Potenciais | 1 |
| Bitola nominal | 6 mm² |
| Cor | cinza |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 8 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 1,31 W |
| Corrente de carga máxima | 36 A (com bitola de condutor de 6 mm²) |
| Corrente nominal IN | 36 A |
| Tensão UN | 800 V (A tensão nominal vale para terminais elétricos isolantes) |
| Parede lateral aberta | Sim |
| Especificação de teste Proteção contra toque | IEC 60529:1989-11 |
| Proteção para as costas da mão | assegura |
| Resultado Teste de tensão de impulso | Aprovado no teste |
| Teste de tensão de impulso Valor de referência | 9,8 kV |
| Resultado do teste de tensão alternada suportável | Aprovado no teste |
| Tensão alternada suportável valor de referência | 2,2 kV |
| Resultado do teste da resistência mecânica de pontos de contato (5 conexões dos condutores) | Aprovado no teste |
| Resultado do assento fixo na base de fixação | Aprovado no teste |
| Assento fixo no apoio de fixação | NS 32/NS 35 |
| Valor de referência | 5 N |
| Resultado do teste de queda de tensão | Teste realizado |
| Requisito Queda de tensão | ≤ 6,4 mV |
| Resultado do teste de aquecimento | Aprovado no teste |
| Resultado Resistência ao curto-circuito | Aprovado no teste |
| Teste da resistência ao curto-circuito Bitola do condutor | 6 mm² |
| Resistência ao curto-circuito | 0,72 kA |
| Resultado Teste térmico | Aprovado no teste |
| Prova das características térmicas (chama de agulha) Duração de atuação | 30 s |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Aplicação estática do material isolante | -60 °C |
| Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
| Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
| Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
| Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
| Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Medidas
| Largura | 11 mm |
|---|---|
| Largura da tampa | 1,5 mm |
| Comprimento | 69 mm |
| Altura NS 35/7,5 | 52 mm |
| Altura NS 35/15 | 59,5 mm |
| Altura NS 32 | 57 mm |
Dados de conexão
| Nota | Pinos de conexão |
|---|---|
| Tipo de conexão | Conexão de olhal |
| Conexão conforme norma | IEC 60947-7-1 |
| Bitola do condutor flexível mín. | 0,1 mm² |
| Bitola do condutor flexível máx. | 6 mm² |
| Bitola do condutor flexível AWG mín. | 26 |
| Bitola do condutor flexível AWG máx. | 10 |
| Conexão de terminal de cabos conforme norma | DIN 46234 |
| Bitola Conexão de terminal de cabos mín. | 0,1 mm² |
| Bitola Conexão de terminal de cabos máx | 6 mm² |
| Diâmetro mín. dos olhais | 4,3 mm |
| Largura máx. do terminal de cabo | 9,6 mm |
| Diâmetro do pino | 4 mm |
| Conexão de terminal de cabos conforme norma | DIN 46237 |
| Bitola Conexão de terminal de cabos mín. | 0,5 mm² |
| Bitola Conexão de terminal de cabos máx | 2,5 mm² |
| Diâmetro mín. dos olhais | 4,3 mm |
| Largura máx. do terminal de cabo | 9,6 mm |
| Diâmetro do pino | 4 mm |
| Rosca | M4 |
| Torque mín. | 1,5 Nm |
| Binário de arranque máx. | 1,8 Nm |
Normas e disposições
| Conexão conforme norma | CSA |
|---|---|
| IEC 60947-7-1 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0 27141126 eCl@ss 4.1 27141126 eCl@ss 5.0 27141126 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141126 eCl@ss 8.0 27141126 eCl@ss 9.0 27141126
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-0790462-OTTA 6-T-P/P | 134 Kbytes |
|
