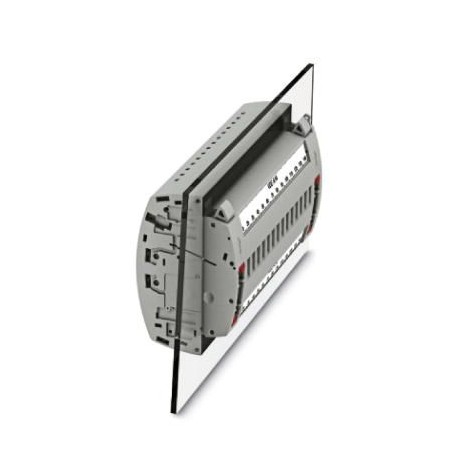

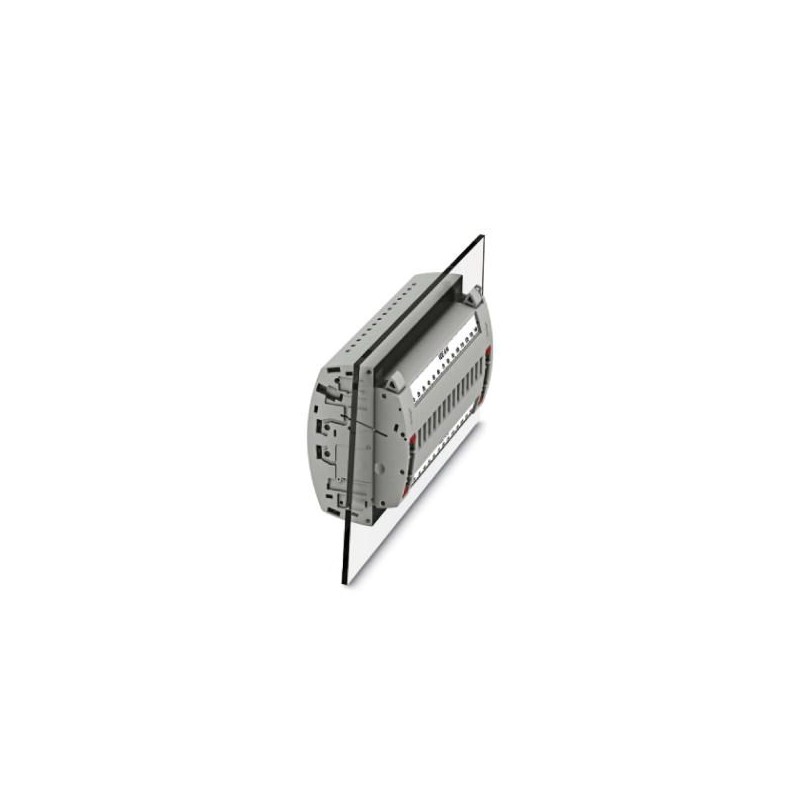

PTWE 6-2/A14
3069439
PHOENIX_CONTACT
1
Régua de conexão de teste
Blocos de terminais > Bloco de terminais para separação e medida
Conectividade armários industriais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 3069439 |
---|---|
Quantidade de embalagem (VPE) | 1 Unid |
Observação | Produção ligada a pedido (sem retirada) |
Página de catálogo | Página 608 (C-1-2017) |
GTIN | 4046356943512 |
Peso por unidade (exclusive embalagem) | 436,400 GRM |
Número do imposto alfandegário | 85369010 |
País de origem | PL (Polônia) |
Observação | Poderá encontrar um esquema de circuitos detalhado em Downloads Diversos |
---|---|
Número de pólos | 14 |
Número de níveis | 1 |
Número de conexões | 28 |
Potenciais | 14 |
Bitola nominal | 6 mm² |
Cor | cinza |
Material isolante | PA |
Classe de inflamabilidade conforme UL 94 | V0 |
Tensão de choque de dimensionamento | 4 kV |
Tensão de teste de impulso | 5 kV |
Categoria de sobretensão | III |
Grupo de material isolante | I |
Potência de dissipação máxima com condição nominal | 1,31 W |
Corrente de carga máxima | 30 A (com bitola de condutor de 6 mm²) |
Corrente Ith | 24 A |
Tensão UN | 400 V AC/DC |
Parede lateral aberta | Não |
Fixação de terminal | 0,8 Nm ... 1 Nm |
Ciclos de encaixe, mecânico | 100 |
Especificação de teste Proteção contra toque | DIN EN 50274 (VDE 0660-514):2002-11 |
Proteção para as costas da mão | assegura |
Proteção para dedos | assegura |
Nota sobre proteção contra toque | Conector de isolamento de teste em estado conectado. |
Resultado Teste de tensão de impulso | Aprovado no teste |
Teste de tensão de impulso Valor de referência | 4,8 kV |
Resultado do teste de tensão alternada suportável | Aprovado no teste |
Tensão alternada suportável valor de referência | 1,89 kV |
Resultado do teste da resistência mecânica de pontos de contato (5 conexões dos condutores) | Aprovado no teste |
Resultado Teste de flexão | Aprovado no teste |
Teste de flexão Velocidade de rotação | 10 U/min |
Teste de flexão Rotações | 135 |
Teste de flexão Bitola do condutor/peso | 0,5 mm2/0,3 kg |
6 mm2/1,4 kg | |
10 mm2/2 kg | |
Resultado Teste de tração | Aprovado no teste |
Teste de tração bitola de condutor | 0,5 mm² |
Força de tração Valor de referência | 30 N |
Teste de tração bitola de condutor | 6 mm² |
Força de tração Valor de referência | 80 N |
Teste de tração bitola de condutor | 10 mm² |
Força de tração Valor de referência | 90 N |
Resultado do assento fixo na base de fixação | Aprovado no teste |
Valor de referência | 5 N |
Resultado do teste de queda de tensão | Aprovado no teste |
Requisito Queda de tensão | ≤ 4,8 mV |
Resultado do teste de aquecimento | Aprovado no teste |
Resultado Resistência ao curto-circuito | Aprovado no teste |
Teste da resistência ao curto-circuito Bitola do condutor | 4 mm² |
Resistência ao curto-circuito | 0,5 kA |
Teste da resistência ao curto-circuito Bitola do condutor | 4 mm² |
Resistência ao curto-circuito | 0,3 kA |
Teste da resistência ao curto-circuito Bitola do condutor | 4 mm² |
Resistência ao curto-circuito | 0,15 kA |
Resultado Teste térmico | Aprovado no teste |
Teste de envelhecimento para fileiras de terminais sem parafuso Ciclos de temperatura | 192 |
Prova das características térmicas (chama de agulha) Duração de atuação | 30 s |
Resultado Teste de envelhecimento | Aprovado no teste |
Resultado Teste Balancins, ruído de banda larga | Aprovado no teste |
Especificação de teste Balancins, ruído de banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
Espectro de teste | Teste de vida útil de categoria 2, na plataforma rotativa |
Frequência de teste | f1= 5 Hz a f2= 250 Hz |
Nível ASD | 6,12 (m/s2)2/Hz |
Aceleração | 3,12 g |
Duração do teste por eixo | 5 h |
Direções de teste | Eixo X, Y e Z |
Resultado Teste de choque | Aprovado no teste |
Especificação de teste Teste de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
Tipo de choque | Semi-seno |
Aceleração | 30g |
Duração do choque | 18 ms |
Número de choques por direção | 3 |
Direções de teste | Eixo X, Y e Z (positivo e negativo) |
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Aplicação estática do material isolante | -60 °C |
Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 Classe I | 2 |
NF F16-101, NF F10-102 Classe F | 2 |
Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Largura | 147,6 mm |
---|---|
Comprimento | 100 mm |
Altura | 56,5 mm |
Espessura da chapa | 1 mm ... 4 mm |
Medida do passo | 8,2 mm |
Tipo de conexão | Conexão Push-in |
---|---|
Comprimento de isolamento | 12 mm |
Conexão conforme norma | IEC 60947-7-1 |
Perfil do condutor rígido mín. | 0,5 mm² |
Perfil do condutor rígido máx. | 10 mm² |
Bitola do condutor AWG mín. | 20 |
Bitola do condutor AWG máx. | 8 |
Bitola do condutor flexível mín. | 0,5 mm² |
Bitola do condutor flexível máx. | 6 mm² |
Bitola do condutor flexível AWG mín. | 20 |
Bitola do condutor flexível AWG máx. | 10 |
Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,5 mm² |
Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 6 mm² |
Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,5 mm² |
Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 6 mm² |
2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 1,5 mm² |
Pino calibrador | A5 |
Tipo de montagem | Montagem em parede |
---|---|
Espessura da chapa | 1 mm ... 4 mm |
Torque de aperto Parafuso de fixação mín.: | 0,8 Nm |
Torque de aperto Parafuso de fixação máx.: | 1 Nm |
Conexão conforme norma | IEC 60947-7-1 |
---|---|
Classe de inflamabilidade conforme UL 94 | V0 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
China RoHS | Período para uso previsto: ilimitado = EFUP-e |
---|---|
Sem substâncias perigosas acima dos valores limite |
