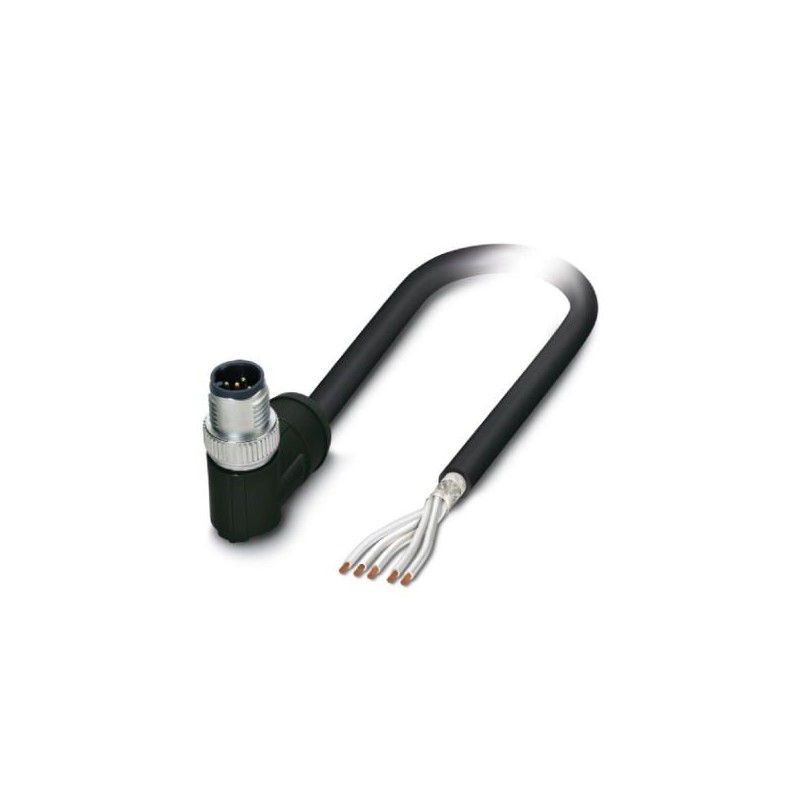

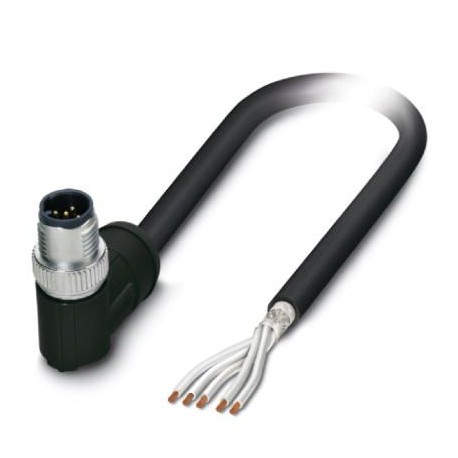

SAC-5P-MR/10,0-28R SCO RAIL
1407330
PHOENIX_CONTACT
1
Cabo sensor/atuador
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 1407330 |
---|---|
Quantidade de embalagem (VPE) | 1 Unid |
Página de catálogo | Página 132 (C-4-2013) |
GTIN | 4046356774468 |
Peso por unidade (exclusive embalagem) | 738,700 GRM |
Número do imposto alfandegário | 85444290 |
País de origem | PL (Polônia) |
Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Conector/suporte) |
---|---|
Grau de proteção | IP65 |
Nota | Encontra outros produtos com tipo e comprimento do cabo variáveis na seção Acessórios |
---|---|
Corrente nominal a 40 °C | 4 A |
Tensão nominal | 48 V AC |
60 V DC | |
Número de pólos | 5 |
Cor da área do punho | preto |
Resistência de isolação | ≥ 100 MΩ |
Codificação | A - padrão |
Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
Choque, vibração EN 50155 | |
Indicação de estado | Não |
Comando / componente de proteção | sem ligação |
Categoria de sobretensão | II |
Grau de impurezas | 3 |
Ciclos de encaixe | ≥ 100 |
Torque de aperto | 0,4 Nm (Conector M12) |
Classe de inflamabilidade conforme UL 94 | V0 |
---|---|
Material de contato | CuSn |
Material superfície de contato | Ni/Au |
Material suporte do contato | PA 6.6 |
Material do corpo do cabo | PA 6.6 |
Material do serrilhado | Fundição de zinco sob pressão, niquelado |
Normas/disposições | PA 6.6: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23 e R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
Designação padrão | Conector de encaixe M12 |
---|---|
Normas / Determinações | IEC 61076-2-101 |
Designação padrão | Choque, vibração |
Normas / Determinações | EN 50155 |
Classe de inflamabilidade conforme UL 94 | V0 |
Tipo de cabo | RADOX®preto, blindado |
---|---|
Tipo de cabo (código) | 28R |
Bitola do condutor | 5x 0,5 mm² |
Linha de sinal AWG | 20 |
Montagem do condutor linha de sinal | 19x 0,18 mm |
Diâmetro de condutor inclusive isolação | 1,43 mm |
Cores de condutor | branco 1, branco 2, branco 3, branco 4, branco 5 |
Trançado total | 5 condutores trançados longitudinalmente |
Blindagem | condutores de cobre galvanizados |
Revestimento externo, cor | preto |
Diâmetro externo do cabo D | 6,2 mm ±0,3 mm |
Raio de flexão mínimo, de posição fixa | 3 x D |
Raio de flexão mínimo, de posição flexível | 4 x D |
Peso do cabo | 70 kg/km |
Revestimento externo, material | PE-X |
Material isolante do condutor | PE-X |
Material de condutor | Cabos de Cu galvanizados |
Resistência do condutor | ≤ 40,1 Ω/km |
Tensão nominal da linha | 600 V AC (Condutor-terra, U0) |
1000 V AC (Condutor-terra, U) | |
≤ 720 V AC (condutor-terra) | |
≤ 1200 V AC (Condutor-terra, Um) | |
≤ 900 V DC (Condutor-terra, V0) | |
≤ 1500 V DC (condutor-condutor) | |
Tensão de teste da linha | 3500 V AC (50 Hz, 5 min) |
8400 V DC (50 Hz, 5 min) | |
Proteção contra incêndio em veículos sobre trilhos | BS 6853 (Categoria Ia, Ib, II) |
GM/RT 2130 (Categoria Ia, Ib, II) | |
EN 45545 (Nível de perigo HL1 - HL3) | |
DIN 5510 (Nível de proteção contra incêndio 1, 2, 3, 4) | |
NF F16-101 (Categoria A1, A2, B) | |
NF F16-101 (Classe C / F0) | |
NFPA 130 | |
UNI CEI 11170 (Nível de perigo LR1 - LR4) | |
Anti-inflamabilidade | EN 60332-1-2 |
EN 50266 | |
EN 60332-3-25 | |
NF C32-070, 2.1 | |
NF C32-070, 2.2 | |
UL 1685, 12 (FT4) | |
conforme ISO 6722-1 5.22 (UN ECE-R 118.01) | |
Ausência de halogênio | conforme EN 50267-2-1 |
Resistência ao óleo | conforme IRM 902, 72 h com 100 °C |
Outras resistências | resistente a combustíveis conforme IRM 903, 168 h com 70 °C |
Resistência ao gás de combustão | BS 6853 D.8.7 |
EN 61034-2 | |
UL 1685, 12 (FT4) | |
Corrosividade do gás de combustão | EN 50267-2-2 |
Toxicidade do gás de combustão | BS 6853 B.1 |
EN 50305, 9.2 | |
Temperatura ambiente (funcionamento) | -50 °C ... 120 °C (Cabo, disposição fixa) |
-25 °C ... 90 °C (Cabo, disposição móvel) |
China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
---|---|
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes | |
PHOENIX CONTACT-1407330-SAC-5P-MR/10,0-28R SCO RAIL | 151 Kbytes |
