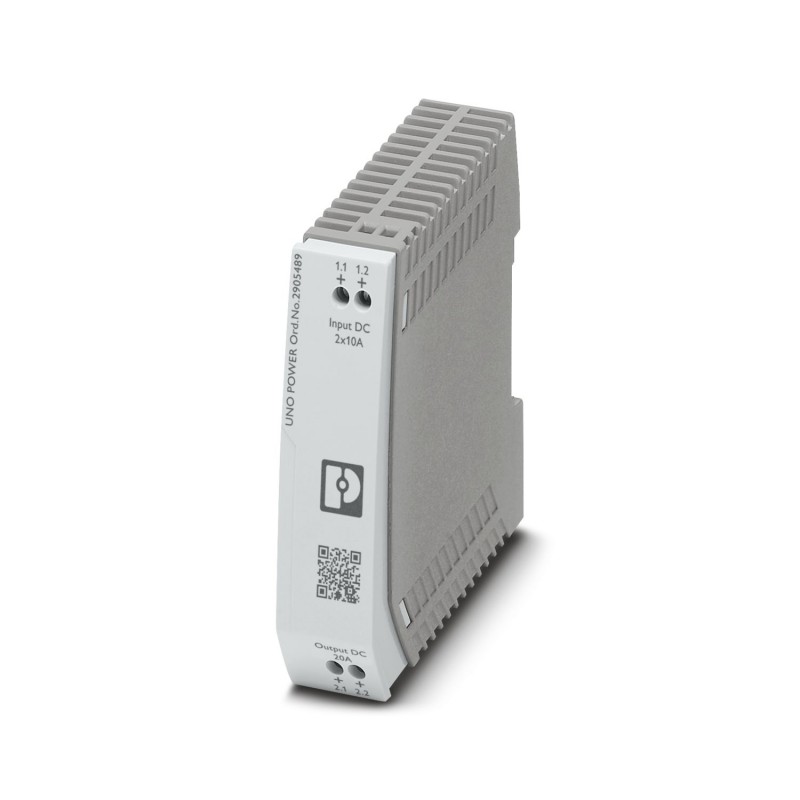

UNO-DIODE/5-24DC/2X10/1X20 2905489 PHOENIX CONTACT Módulo de redundância
UNO-DIODE/5-24DC/2X10/1X20
2905489
PHOENIX_CONTACT
Módulo de redundância
Fontes de alimentação
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2905489 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 267 (C-4-2017) |
| GTIN | 4046356954594 |
| Peso por unidade (exclusive embalagem) | 200,000 GRM |
| Número do imposto alfandegário | 85049091 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | ≤ 95 % (com 25 °C, sem condensação) |
| Classe climática | 3K3 (de acordo com EN 60721) |
| Grau de impurezas | 2 |
Dados de entrada
| Faixa de tensão nominal de entrada | 5 V DC ... 24 V DC |
|---|---|
| Faixa de tensão de entrada | 4,5 V DC ... 30 V DC |
| Corrente nominal de entrada | 2x 10 A (-25 °C ... 55 °C) |
| 1x 20 A (-25 °C ... 55 °C) |
Dados de saída
| Corrente nominal de saída (IN) | 20 A |
|---|---|
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Ligável em série | Não |
| Dissipação de energia carga nominal máxima | 5 W (IOUT= 10 A) |
Geral
| Peso líquido | 0,2 kg |
|---|---|
| Eficiência | > 97 % |
| Tensão de isolamento entrada/saída | 1 kV AC (Teste típico) |
| 0,5 kV AC (Teste unitário) | |
| Classe de proteção | III |
| Grau de proteção | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 60600000 h (40 °C) | |
| Posição de montagem | Trilho de fixação horizontal NS 35, EN 60715 |
| Instrução de montagem | alinhamento possível: horizontal 0 mm, vertical 30 mm |
Dados de conexão entrada
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 14 |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
Dados de conexão saída
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 14 |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Resistência contra interferência | EN 61000-6-2:2005 |
| Conexão conforme norma | CUL |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de contato | 4 kV (Grau de precisão de teste 2) |
| Normas / Determinações | EN 61000-4-3 |
| Faixa de frequência | 80 MHz ... 1 GHz |
| Resistência do campo de teste | 10 V/m |
| Faixa de frequência | 1,4 GHz ... 2 GHz |
| Resistência do campo de teste | 3 V/m |
| Normas / Determinações | EN 61000-4-4 |
| Observação | Critério B |
| Normas / Determinações | EN 61000-6-3 |
| EN 61000-4-6 | |
| Faixa de frequência | 0,15 MHz ... 80 MHz |
| Tensão | 10 V (Grau de precisão de teste 3) |
| Normas / Determinações | EN 61000-4-11 |
| Diretiva de baixa tensão | Conformidade com a Diretiva de Baixa Tensão 2006/95/CE |
| Norma - Segurança elétrica | IEC 60950-1/VDE 0805 (SELV) |
| Norma - Equipamento de instalações de corrente intensa com meios de produção eletrônicos | EN 50178/VDE 0160 (PELV) |
| Norma - Baixa tensão de proteção | IEC 60950-1 (SELV) e EN 60204-1 (PELV) |
| Certificações UL | UL/C-UL requerido UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Choque | 18 ms, 30g, em cada direção (de acordo com IEC 60068-2-27) |
| Vibração (funcionamento) | < 15 Hz, amplitude ±2,5 mm (de acordo com IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
