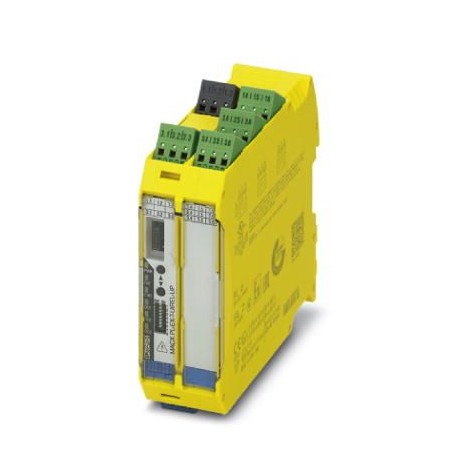

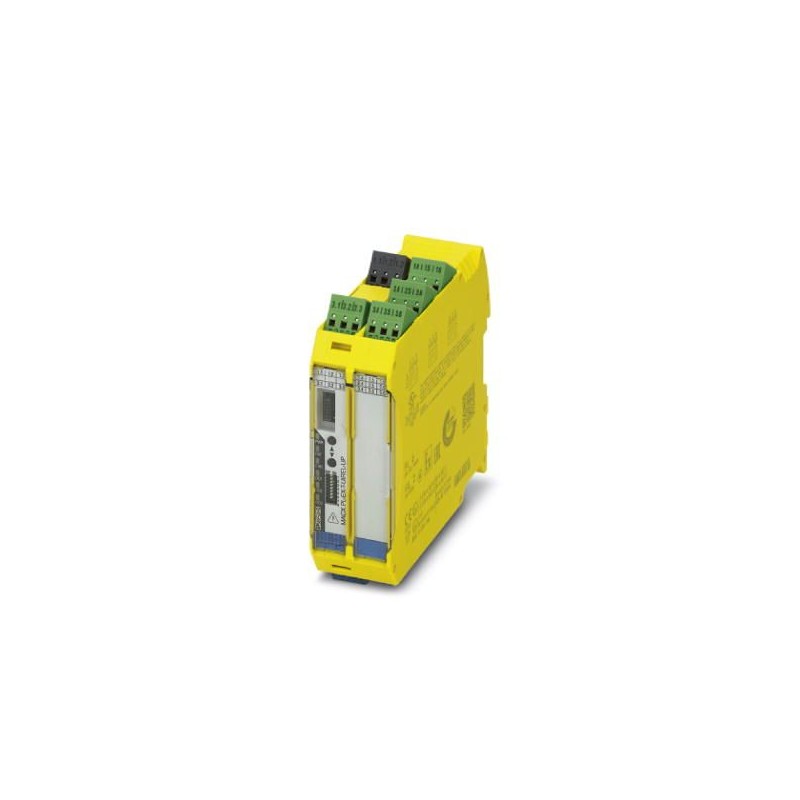

MACX PL-EX-T-UIREL-UP-SP 2904912 PHOENIX CONTACT Transdutor de temperatura
MACX PL-EX-T-UIREL-UP-SP
2904912
PHOENIX_CONTACT
Transdutor de temperatura
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2904912 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 170 (C-5-2017) |
| GTIN | 4046356899666 |
| Peso por unidade (exclusive embalagem) | 180,000 GRM |
| Número do imposto alfandegário | 85437090 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 65 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. altura de aplicação | ≤ 2000 m |
| Umidade do ar admissível (funcionamento) | típ. 5 % ... 95 % (sem condensação) |
| Imunidade a interferência | EN 61000-6-2 Durante a influência de interferências, podem ocorrer pequenos desvios. |
| Choque | 15g, conf. IEC 60068-2-27 |
| Vibração (funcionamento) | 5g, conforme IEC 60068-2-6 |
Dados da entrada
| Tipos de sensores utilizados (RTD) | Sensores de Pt, Ni, Cu: 2, 3 e 4 condutores |
|---|---|
| Tipos de sensores utilizados (TC) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| Faixa de medição de temperatura | -200 °C ... 850 °C |
| Faixa de sinal de entrada | 0 Ω ... 50 kΩ |
| Faixa de resistência potenciômetro | 0 Ω ... 50 kΩ |
| Faixa de sinal de entrada | -1000 mV ... 1000 mV |
Dados de saída
| Configurável/Programável | sim |
|---|---|
| Sinal de saída corrente | 4 mA ... 20 mA (em caso de SIL; outros configuráveis de forma livre sem SIL) |
| Sinal de saída corrente máxima | 22 mA |
| Carga/carga de saída da saída de corrente | ≤ 600 Ω (com 20 mA) |
| Comportamento com falha do sensor | conforme NE 43 ou livremente configurável |
| Denominação saída | Saída de relé |
| Descrição da saída | 1 SIL/PL |
| Configurável/Programável | sim |
| Versão do contato | 2 inversores |
| Material de contato | AgSnO2, folheado a ouro duro |
| Tensão de comutação máxima | 250 V AC (250 V DC) |
| Corrente de ligação máxima | 2 A (250 V AC) |
| 2 A (28 V DC) | |
| 0,2 A (120 V DC) | |
| Vida útil mecânica | 1x 105 ciclo de comutação |
Alimentação
| Faixa de tensão de alimentação | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
|---|---|
| Consumo de corrente típico | < 100 mA (24 V DC) |
| Consumo de corrente | < 2,4 W |
Dados de conexão
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
| Tipo de conexão | Conexão Push-in |
Geral
| Erro de transmissão máximo | 0,1 % (p. ex., com Pt100, tolerância 300 K, 4 ... 20 mA) |
|---|---|
| Coeficiente de temperatura máximo | 0,01 %/K |
| Resposta ao degrau (0-99%) | típ. 1000 ms (com SIL) |
| típ. 700 ms (sem SIL) | |
| Indicação de estado | LED verde (tensão de alimentação, PWR) |
| LED vermelho piscante (Erro de condução, erro de sensor, ERR) | |
| LED vermelho (erro de módulo, ERR) | |
| LED amarelo (saída de comutação) | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Grau de impurezas | 2 |
| Categoria de sobretensão | II |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Material caixa | PA 6.6-FR |
| Cor | amarelo |
| Denominação | Entrada/saída/alimentação |
| Isolamento galvânico | 2,5 kV (50 Hz, 1 min., tensão de teste) |
| Denominação | Entrada/saída |
| Isolamento galvânico | 375 V (Valor de pico conforme EN 60079-11) |
| Denominação | Entrada / alimentação |
| Isolamento galvânico | 375 V (Valor de pico conforme EN 60079-11) |
| Denominação | Entrada/Saída de comutação |
| Isolamento galvânico | 375 V (Valor de pico conforme EN 60079-11) |
| Denominação | Saída/alimentação |
| Isolamento galvânico | 300 Veff (Tensão de isolamento nominal (categoria de sobretensão II, grau de impurezas 2, isolação segura conforme EN 61010-1)) |
| Conformidade | Conforme CE |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 G Ex nA nC ic IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC ic IIC T4 Gc X | |
| UL, EUA / Canadá | UL 508 Listed |
| SIL | 2 |
Dados técnicos de segurança
| Indutância interna máx. Li | desprezível |
|---|---|
| Capacidade interna máx. Ci | 44 nF |
| Máx. tensão de saída Uo | 6 V |
| Máx. corrente de saída Io | 7,4 mA |
| Máx. potência de saída Po | 11 mW |
| Grupo | IIC |
| máx. indutância externa Lo | 100 mH |
| máx. capacidade externa Co | 1,3 µF |
| Grupo | IIC |
| máx. indutância externa Lo | 10 mH |
| máx. capacidade externa Co | 1,7 µF |
| Grupo | IIC |
| máx. indutância externa Lo | 1 mH |
| máx. capacidade externa Co | 2,6 µF |
| Grupo | IIC |
| máx. indutância externa Lo | 0 mH |
| máx. capacidade externa Co | 10 µF |
| Grupo | IIB |
| máx. indutância externa Lo | 100 mH |
| máx. capacidade externa Co | 6,8 µF |
| Grupo | IIB |
| máx. indutância externa Lo | 10 mH |
| máx. capacidade externa Co | 9,2 µF |
| Máxima tensão técnica de segurança Um | 253 V AC/DC |
Dados EMC
| Denominação | Campo HF eletromagnético |
|---|---|
| Normas / Determinações | EN 61000-4-3 |
| Desvio típico de valor final da faixa de medição | 2 % |
| Denominação | Falhas transiantes rápidas (Burst) |
| Normas / Determinações | EN 61000-4-4 |
| Desvio típico de valor final da faixa de medição | 2 % |
| Denominação | Interferências induzidas |
| Normas / Determinações | EN 61000-4-6 |
| Desvio típico de valor final da faixa de medição | 2 % |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
|---|---|
| Denominação | Campo HF eletromagnético |
| Normas / Determinações | EN 61000-4-3 |
| EN 61000-4-4 | |
| Denominação | Interferências induzidas |
| Normas / Determinações | EN 61000-4-6 |
| Isolação galvânica | 4 vias, entre entrada / saída / alimentação / saída de comando |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Choque | 15g, conf. IEC 60068-2-27 |
| Vibração (funcionamento) | 5g, conforme IEC 60068-2-6 |
| Conformidade | Conforme CE |
| ATEX | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 G Ex nA nC ic IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC ic IIC T4 Gc X | |
| UL, EUA / Canadá | UL 508 Listed |
| Grupo | IIC |
| IIC | |
| IIC | |
| IIC | |
| IIB | |
| IIB |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
