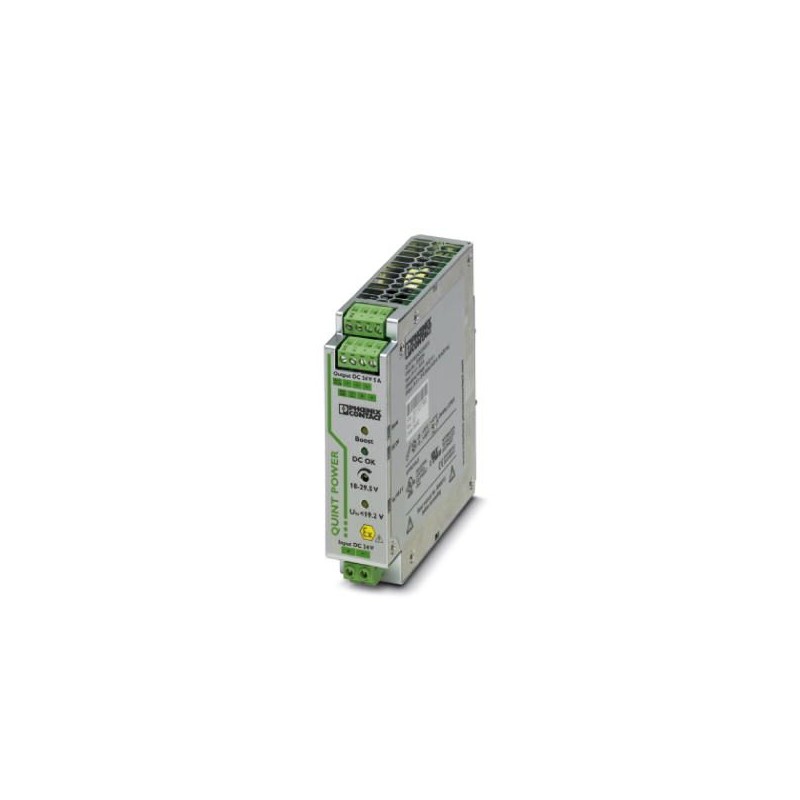

QUINT-PS/24DC/24DC/ 5/CO 2320542 PHOENIX CONTACT Conversor DC/DC, com pintura de proteção
QUINT-PS/24DC/24DC/ 5/CO
2320542
PHOENIX_CONTACT
Conversor DC/DC, com pintura de proteção
Fontes de alimentação
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2320542 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 254 (C-4-2017) |
| GTIN | 4046356765930 |
| Peso por unidade (exclusive embalagem) | 865,000 GRM |
| Número do imposto alfandegário | 85044030 |
| País de origem | CN (China) |
Medidas
| Largura | 32 mm |
|---|---|
| Altura | 130 mm |
| Profundidade | 125 mm |
| Largura com montagem alternativa | 122 mm |
| Altura com montagem alternativa | 130 mm |
| Profundidade com montagem alternativa | 35 mm |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -25 °C ... 70 °C (> 60 °C Derating, 2,5 %/K, partida a -40 °C aprovado para este tipo) |
| Temperatura ambiente (tipo de início testado) | -40 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | 100 % (com 25 °C, sem condensação) |
| Classe climática | 3K3 (de acordo com EN 60721) |
| Grau de impurezas | 2 |
Dados de entrada
| Faixa de tensão nominal de entrada | 24 V DC |
|---|---|
| Faixa de tensão de entrada | 18 V DC ... 32 V DC |
| Consumo de energia | 7 A (24 V, IBOOST) |
| Irupção da corrente | típ. 15 A |
| Tempo permissível de falha de rede | típ. 10 ms (24 V DC) |
| Fusível de entrada | 15 A (Proteção de aparelho) |
| Seleção de fusíveis adequados | 10 A ... 16 A (Característica B, C, D, K) |
| Denominação de proteção | Proteção contra sobretensão de transientes |
| Comando / componente de proteção | Varistor |
Dados de saída
| Tensão de saída nominal | 24 V DC ±1 % |
|---|---|
| Faixa de ajuste da tensão de saída (USet) | 18 V DC ... 29,5 V DC (> 24 V DC, potência constante limitada) |
| Corrente nominal de saída (IN) | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 6,25 A (-25 °C ... 40 °C permanente, UOUT= 24 V DC) |
| Selective Fuse Breaking (ISFB) | 30 A (12 ms) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Ligável em paralelo | sim, para redundância e elevação de capacidade. |
| Ligável em série | Sim |
| Resistência de feedback | 35 V DC |
| Proteção contra sobretensão na saída | < 35 V DC |
| Carga capacitiva máxima | ilimitado |
| Limite de corrente ativo | aprox. 7,2 A |
| Tolerância | < 1 % (Alteração de carga estática 10 % ... 90 %) |
| < 2 % (Alteração de carga dinâmica 10 % ... 90 %) | |
| < 0,1 % (Alteração da tensão de entrada ±10 %) | |
| Rypple residual | < 20 mVSS |
| Picos de ligação com carga nominal | < 10 mVSS(20 MHz) |
| Dissipação de energia sem carga nominal máxima | 2,4 W |
| Dissipação de energia carga nominal máxima | 11,4 W |
Geral
| Peso líquido | 0,7 kg |
|---|---|
| Eficiência | > 92 % |
| Tensão de isolamento entrada/saída | 1,5 kV (Teste típico) |
| 1 kV (Teste unitário) | |
| Classe de proteção | III |
| Grau de proteção | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 890000 h (40 °C) | |
| Posição de montagem | Trilho de fixação horizontal NS 35, EN 60715 |
| Instrução de montagem | alinhamento possível: PN≥50 %, horizontal 5 mm, ao lado de componentes ativos 15 mm, vertical 50 mm alinhamento possível: PN<50 %, horizontal 0 mm, vertical em cima 40 mm, vertical embaixo 20 mm |
Dados de conexão entrada
| Tipo de conexão | Borne a parafuso plugável COMBICON |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 12 |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
Dados de conexão saída
| Tipo de conexão | Borne a parafuso plugável COMBICON |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 12 |
| Comprimento de isolamento | 7 mm |
| Rosca | M3 |
Dados de conexão da sinalização
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 12 |
| Rosca | M3 |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Resistência contra interferência | EN 61000-6-2:2005 |
| Conexão conforme norma | CUL |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de contato | 4 kV (Grau de precisão de teste 2) |
| Normas / Determinações | EN 61000-4-3 |
| Faixa de frequência | 80 MHz ... 1 GHz |
| Resistência do campo de teste | 10 V/m |
| Faixa de frequência | 1,4 GHz ... 2 GHz |
| Resistência do campo de teste | 3 V/m |
| Normas / Determinações | EN 61000-4-4 |
| Observação | Critério B |
| Normas / Determinações | EN 61000-6-3 |
| EN 61000-4-6 | |
| Faixa de frequência | 0,15 MHz ... 80 MHz |
| Tensão | 10 V (Grau de precisão de teste 3) |
| Norma - Segurança elétrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamento de instalações de corrente intensa com meios de produção eletrônicos | EN 50178/VDE 0160 (PELV) |
| Norma - Baixa tensão de proteção | EN 60950-1 (SELV) |
| EN 60204-1 (PELV) | |
| Norma - Isolação segura | DIN VDE 0100-410 |
| Certificação marítima | DNV GL (EMC B) |
| Certificações UL | UL/C-UL requerido UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Choque | 18 ms, 30g, em cada direção (de acordo com IEC 60068-2-27) |
| Vibração (funcionamento) | < 15 Hz, amplitude ±2,5 mm (de acordo com IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Aplicações ferroviárias | EN 50121-4 |
| ATEX | II 3 G Ex ec IIC T4 Gc |
| TÜV 13 ATEX 114239X | |
| IECEx | Ex ec IIC T4 Gc |
| IECEx TUN 13.0025X |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250311eCl@ss 4.127250311eCl@ss 5.027242213eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210901eCl@ss 8.027210901eCl@ss 9.027210901
