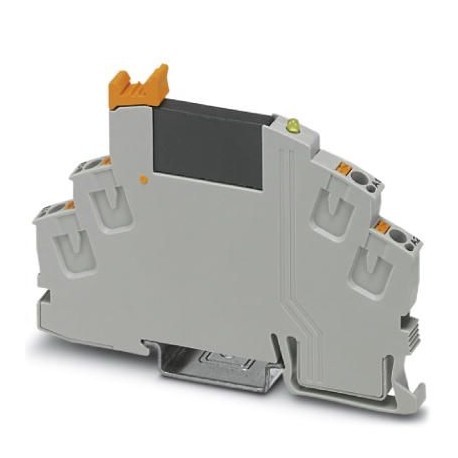

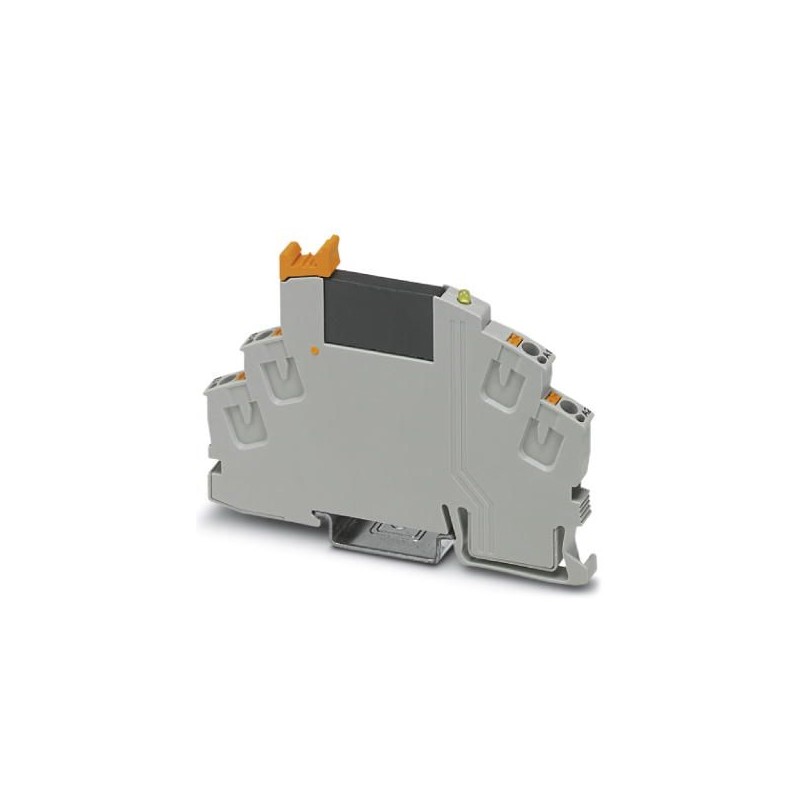

RIF-0-OPT-24DC/24DC/2 2905293 PHOENIX CONTACT Módulo de relé de estado sólido
RIF-0-OPT-24DC/24DC/2
2905293
PHOENIX_CONTACT
Módulo de relé de estado sólido
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
geralmente comprados juntos
▲Mais informação
▲Dados comerciais
| Código do pedido | 2905293 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 336 (C-5-2017) |
| GTIN | 4046356945417 |
| Peso por unidade (exclusive embalagem) | 23,000 GRM |
| Número do imposto alfandegário | 85364110 |
| País de origem | HU (Hungria) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambientais
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Grau de proteção | IP20 |
Dados de entrada
| Faixa de tensão de entrada | 19,2 V DC ... 28,8 V DC |
|---|---|
| Tensão de controle UC | 24 V DC |
| Limiar de comutação sinal "0" em relaçãoa a UC | < 0,4 |
| Limiar de comutação sinal "1" em relaçãoa a UC | > 0,8 |
| Tempo de ligação típico | 20 µs |
| Tempo de desligamento típico | 300 µs |
| Indicação de estado | LED amarelo |
| Denominação de proteção | Diodo supressor |
| Freqüência de transmissão | 300 Hz |
| Potência de dissipação máxima com condição nominal | 0,2 W |
Dados de saída
| Faixa de tensão de saída | 3 V DC ... 33 V DC |
|---|---|
| Corrente máx. em regime permanente | 3 A (vide curva derating) |
| Corrente de ligação máxima | 15 A (10 ms) |
| Limitação de sobretensão | > 33 V |
| Queda de tensão com máx. corrente constante limite | < 200 mV |
| Circuito de saída | 2 condutores sem massa |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Proteção contra sobretensão |
Dados de conexão 1
| Denominação conexão | Lado de entrada |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Terminal tubular com isolação de plástico) | |
| Bitola do condutor AWG | 24 ... 16 |
Dados de conexão 2
| Denominação conexão | Lado de saída |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Terminal tubular com isolação de plástico) | |
| Bitola do condutor AWG | 24 ... 16 |
Geral
| Tensão de ensaio da entrada/saída | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Modo operacional | 100 % ED |
| Classe de inflamabilidade conforme UL 94 | V2 |
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
| Normas / Determinações | DIN EN 50178 |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
Normas e disposições
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
|---|---|
| Normas / Determinações | DIN EN 50178 |
| Tensão de isolamento nominal | 260 V AC |
| Tensão de teste | 4 kV |
| Isolamento | Isolamento básico |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Classe de inflamabilidade conforme UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Conteúdo do conjunto
Classificações
eCl@ss 5.027371001eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2905293-RIF-0-OPT-24DC/24DC/2 | 115 Kbytes |
|
