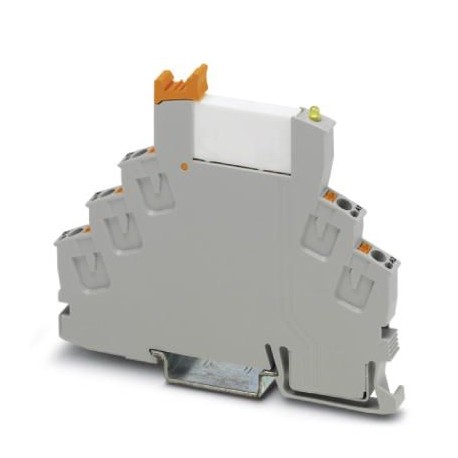

RIF-0-RPT-24DC/21
2903370
PHOENIX_CONTACT
10
Módulo de relé
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Código do pedido | 2903370 |
---|---|
Quantidade de embalagem (VPE) | 10 Unid |
Observação | Produção ligada a pedido (sem retirada) |
Página de catálogo | Página 332 (C-5-2017) |
GTIN | 4046356731942 |
Peso por unidade (exclusive embalagem) | 24,200 GRM |
Número do imposto alfandegário | 85364110 |
País de origem | CN (China) |
Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
---|
Temperatura ambiente (funcionamento) | -40 °C ... 60 °C |
---|---|
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Tensão nominal de entrada UN | 24 V DC |
---|---|
Faixa de tensão de entrada relativa a UN | vide diagrama |
Típica corrente de entrada com UN | 9 mA |
Tempo de resposta típico | 5 ms |
Tempo de retorno típico | 8 ms |
Tensão de bobina | 24 V DC |
Ligação de proteção | Diodo supressor |
Indicação de tensão operacional | LED amarelo |
Potência de dissipação máxima com condição nominal | 0,22 W |
Versão do contato | 1 inversor |
---|---|
Tipo de contato de comutação | Contato simples |
Material de contato | AgSnO |
Tensão de comutação máxima | 250 V AC/DC |
Tensão de comutação mínima | 5 V (com 100 mA) |
Corrente de comutação mínima | 10 mA (com 12 V) |
Corrente de ligação máxima | 10 A (4 s) |
Corrente máx. em regime permanente | 6 A |
Potência de desligamento (carga ôhmica) máxima | 140 W (com 24 V DC) |
20 W (com 48 V DC) | |
18 W (com 60 V DC) | |
23 W (com 110 V DC) | |
40 W (com 220 V DC) | |
1500 VA (com 250 V AC) | |
Capacidade de comando | 2 A (24 V (DC13)) |
0,2 A (com 110 V, DC13) | |
0,1 A (com 220 V, DC13) | |
3 A (com 24 V, AC15) | |
3 A (com 120 V, AC15) | |
3 A (com 230 V, AC15) |
Denominação conexão | Lado de entrada |
---|---|
Tipo de conexão | Conexão Push-in |
Comprimento de isolamento | 8 mm |
Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
0,14 mm² ... 1,5 mm² (Terminal tubular com isolação de plástico) | |
Bitola do condutor AWG | 24 ... 16 |
Denominação conexão | Lado de saída |
---|---|
Tipo de conexão | Conexão Push-in |
Comprimento de isolamento | 8 mm |
Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
0,14 mm² ... 1,5 mm² (Terminal tubular com isolação de plástico) | |
Bitola do condutor AWG | 24 ... 16 |
Tensão de teste bobina de relé/contato de relé | 4 kVeff(50 Hz, 1 min) |
---|---|
Modo operacional | 100 % ED |
Grau de proteção | IP20 (Base do relé) |
RT III (Relé) | |
Vida útil mecânica | ca. 2x 107ciclos de manobras |
Vida útil elétrica | vide diagrama |
Posição de montagem | opcional |
Instrução de montagem | ordenados sem intervalo |
Peso líquido (SAP) | 24,2 g |
Normas / Determinações | DIN EN 50178 |
---|---|
Tensão de isolamento nominal | 250 V AC |
250 V AC | |
Tensão de teste | 6 kV |
Isolamento | isolamento seguro |
Grau de impurezas | 2 |
Categoria de sobretensão | III |
Classe de inflamabilidade conforme UL 94 | V2 |
China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
---|---|
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
