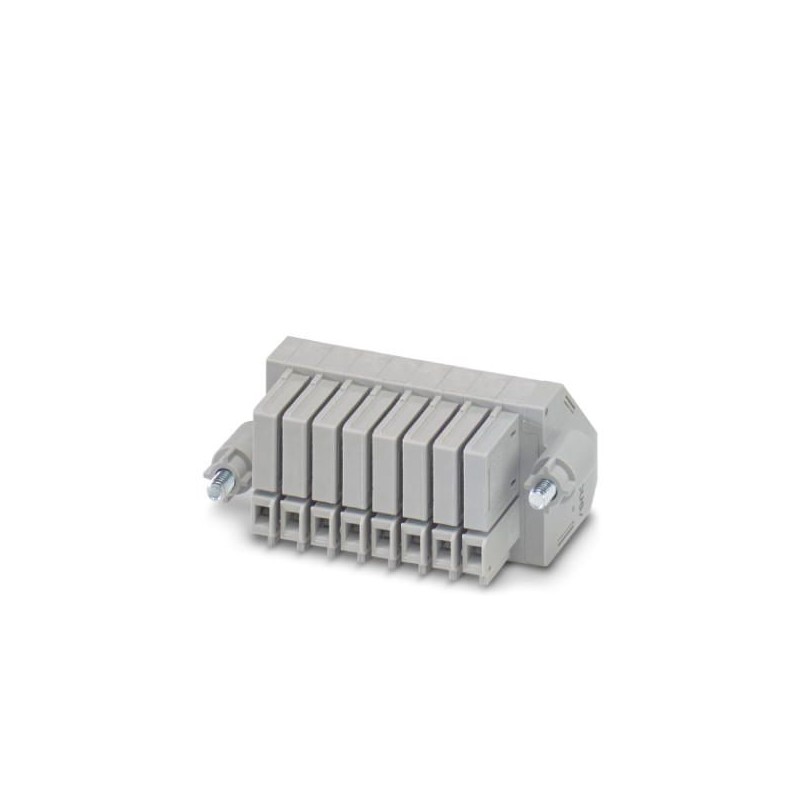

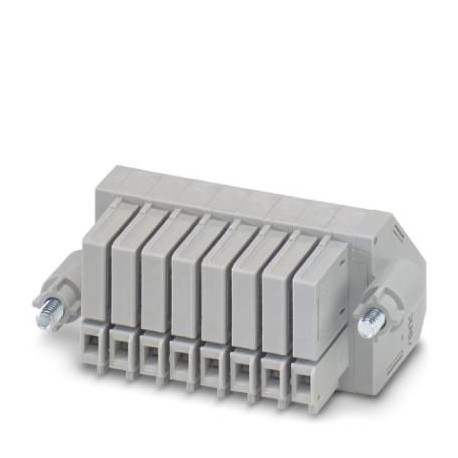

UP 4-4CT 3208720 PHOENIX CONTACT Conector
UP 4-4CT
3208720
PHOENIX_CONTACT
10
Conector
Blocos de terminais > Terminal de conexão de passagem
Conectividade armários industriais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 3208720 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Quantidade mínima de pedido | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 350 (C-1-2017) |
| GTIN | 4046356663342 |
| Peso por unidade (exclusive embalagem) | 84,110 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | PL (Polônia) |
Geral
| Número de pólos | 8 |
|---|---|
| Número de níveis | 1 |
| Número de conexões | 8 |
| Potenciais | 8 |
| Bitola nominal | 6 mm² |
| Cor | cinza |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 4 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 1,31 W |
| Temperatura ambiente (funcionamento) | -50 °C ... 100 °C |
| Temperatura ambiente (montagem) | -50 °C ... 100 °C |
| Corrente de carga máxima | 15 A |
| Corrente nominal IN | 15 A |
| Tensão UN | 320 V |
| Parede lateral aberta | Não |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Aplicação estática do material isolante | -60 °C |
| Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
| Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
| Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
| Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
| Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Rosca | M3 |
| Comprimento de decapagem | 8 mm ... 9 mm |
| Torque mín. | 0,6 Nm |
| Binário de arranque máx. | 0,8 Nm |
| Conexão conforme norma | IEC 61984 |
| Perfil do condutor rígido mín. | 0,14 mm² |
| Perfil do condutor rígido máx. | 6 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 10 |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 6 mm² |
| Bitola do condutor flexível AWG mín. | 26 |
| Bitola do condutor flexível AWG máx. | 10 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 4 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 4 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil rígido máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil flexível máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,25 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 1,5 mm² |
| Pino calibrador | A4 |
Normas e disposições
| Conexão conforme norma | IEC 61984 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V0 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027141111eCl@ss 4.127141111eCl@ss 5.027141133eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3208720-UP 4-4CT | 103 Kbytes |
|
