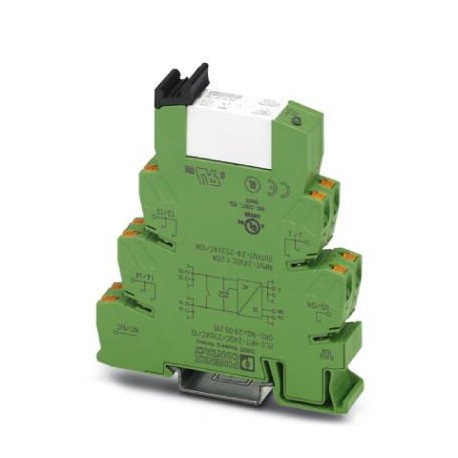

PLC-HPT-24DC/230AC/10 2905215 PHOENIX CONTACT Relé eletromecânico de estado sólido
PLC-HPT-24DC/230AC/10
2905215
PHOENIX_CONTACT
Relé eletromecânico de estado sólido
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
geralmente comprados juntos
▲Mais informação
▲Dados comerciais
| Código do pedido | 2905215 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 409 (C-5-2017) |
| GTIN | 4046356927307 |
| Peso por unidade (exclusive embalagem) | 63,060 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Grau de proteção | IP20 |
Dados de entrada
| Tensão de alimentação de comando do circuito de corrente nominal US | 24 V DC |
|---|---|
| Faixa de tensão de entrada | 19,2 V DC ... 28,8 V DC |
| Corrente de alimentação de comando IS | 14 mA (Entrada low, saída low) |
| 19 mA (Entrada high, saída high) | |
| Tensão de controle UC | 24 V DC |
| Limiar de comutação sinal "0" em relaçãoa a UC | < 0,4 |
| Limiar de comutação sinal "1" em relaçãoa a UC | > 0,8 |
| Tempo de ligação típico | 30 ms |
| Tempo de desligamento típico | 20 ms |
| Indicação de estado | LED amarelo |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Proteção contra sobretensão | |
| Limitação de sobretensão | > 33 V DC |
| Freqüência de transmissão | 1 Hz |
| Potência de dissipação máxima com condição nominal | 0,16 W |
Dados de saída
| Denominação | Saída AC híbrida |
|---|---|
| Faixa de tensão de saída | 24 V AC ... 253 V AC (50/60 Hz) |
| Corrente máx. em regime permanente | 10 A (vide curva derating) |
| Corrente de carga mínima | 100 mA |
| Corrente de fuga | < 1 mA |
| Corrente de pico | 250 A (tp = 20 ms, com 25 °C) |
| Integral de carga limite | 350 A2s (tp = 10 ms, com 25 °C) |
| Limitação de sobretensão | > 275 V |
| Circuito de saída | 2 condutores sem massa |
| Denominação de proteção | Ligação RCV |
Dados de conexão do lado de entrada
| Denominação conexão | Lado de entrada |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
Dados de conexão do lado de saída
| Denominação conexão | Lado de saída |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
Geral
| Posição de montagem | opcional |
|---|---|
| Instrução de montagem | vide curva derating |
| Modo operacional | 100 % ED |
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
| Normas / Determinações | DIN EN 50178 |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
Normas e disposições
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
|---|---|
| Normas / Determinações | DIN EN 50178 |
| Tensão de isolamento nominal | 260 V AC |
| Tensão de teste | 6 kV |
| Isolamento | isolamento seguro |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2905215-PLC-HPT-24DC/230AC/10 | 120 Kbytes |
|
