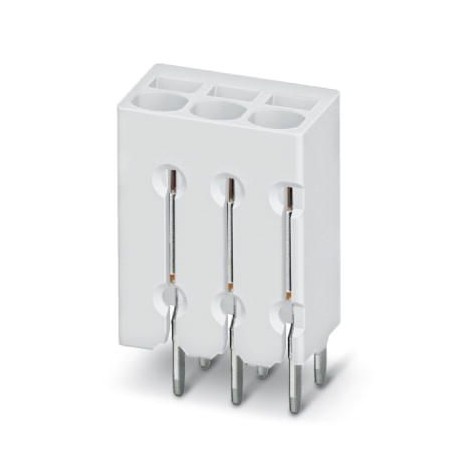

PTSM 0,5/ 2-2,5-V THR WH R44 1814566 PHOENIX CONTACT Borne de placa de circuito impresso
PTSM 0,5/ 2-2,5-V THR WH R44
1814566
PHOENIX_CONTACT
310
Borne de placa de circuito impresso
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 1814566 |
|---|---|
| Quantidade de embalagem (VPE) | 310 Unid |
| Quantidade mínima de pedido | 310 Unid |
| Página de catálogo | Página 391 (C-1-2013) |
| GTIN | 4046356760317 |
| Peso por unidade (exclusive embalagem) | 2,164 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | IN (Índia) |
Propriedades do artigo
| Designação abreviada | Borne de placa de circuito impresso |
|---|---|
| Família de produtos | PTSM 0,5/..-V-THR WH |
| Medida do passo | 2,5 mm |
| Número de pólos | 2 |
| Tipo de conexão | Conexão push-in por mola |
| Tipo de montagem | THR solda |
| Layout de pinos | Pinagem dupla linear |
| Número de níveis | 1 |
| Número de conexões | 2 |
| Quantidade de potenciais | 2 |
Dados característicos elétricos
| Corrente nominal | 6 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão de teste (III/2) | 2,5 kV |
Capacidade de conexão
| Bitola do condutor, fixa | 0,14 mm² ... 0,5 mm² |
|---|---|
| Bitola do condutor, flexível | 0,2 mm² ... 0,5 mm² (possível até 0,75 mm², com uma tensão nominal de isolamento de 32 V com III/2) |
| Bitola do condutor AWG / kcmil | 26 ... 20 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 0,5 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 0,34 mm² |
| Comprimento de decapagem | 6 mm |
Dados de material - contato
| Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Liga de Cu |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (4 - 8 µm Sn) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (4 - 8 µm Sn) |
Dados de material - caixa
| Material isolante | HT PA |
|---|---|
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Dados de medição para o produto
| Desenho de medidas | |
|---|---|
| Medidas [ l ] | 5 mm |
| Largura [ w ] | 5,5 mm |
| Altura [ h ] | 12,1 mm |
| Medida do passo | 2,5 mm |
| Altura de construção (altura sem pino de solda) | 10 mm |
| Comprimento de pino [P] | 2,1 mm |
| Distância de pinos | 2,5 mm |
| Medidas do pino | 0,3 x 0,8 mm |
| Medida a | 2,5 mm |
Dados de medição para design das placas de circuito impresso
| Diâmetro do furo de sondagem | 1,2 mm |
|---|---|
| Distância de pinos | 2,5 mm |
Indicações sobre a embalagem
| Desenho de medidas | |
|---|---|
| Tipo de embalagem | Cinta com 44 mm de largura |
| Unidade de embalagem | 310 |
| Denominação das unidades de embalagem | unidade |
| Largura da fita [W] | 44 mm |
| Diâmetro de bobina [A] | 330 mm |
| Medida exterior da bobina [W2] | 50,4 mm |
| Tipo de embalagem | Bolsa transparente |
Notas gerais relativas ao produto
| Tipo de indicação | Indicação sobre a aplicação |
|---|---|
| Nota | As ajudas para montagem podem, eventualmente, sobressair dos componentes. A disposição das placas de circuito impresso deve ser concebida para uma montagem livre de colisão. |
Ensaios elétricos
| Corrente nominal | 6 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão de teste (III/2) | 2,5 kV |
Espaços de ar e de fuga
| Grupo de material isolante | I |
|---|---|
| Tensão de isolamento nominal (III/3) | 160 V |
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão de isolamento nominal (II/2) | 400 V |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (II/2) | 2,5 kV |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1814566-PTSM 0,5/ 2-2,5-V THR WH R44 | 145 Kbytes |
|
