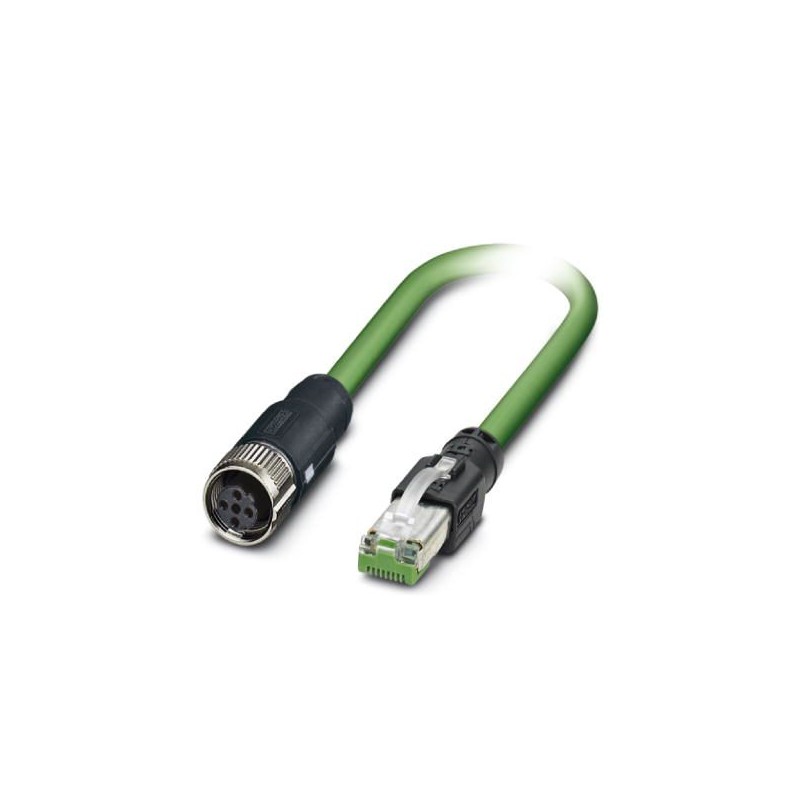

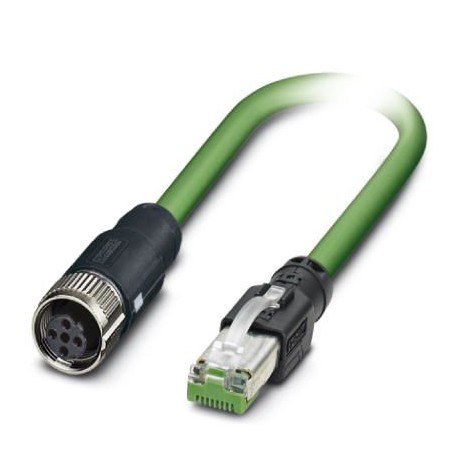

NBC-FSD/ 1,0-93B/R4AC SCO 1407532 PHOENIX CONTACT Cabo de rede
NBC-M12FSD/ 1,0-93B/R4AC
1407532
PHOENIX_CONTACT
Cabo de rede
Cabos / Condutores > Cabo de dados
Cabos, sensores e atuadores
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 1407532 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 399 (C-2-2017) |
| GTIN | 4046356778374 |
| Peso por unidade (exclusive embalagem) | 92,389 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Condições ambiente
| Grau de proteção | IP65 (Conector M12) |
|---|---|
| IP67 (Conector M12) | |
| IP20 (Conectores de encaixe RJ45) | |
| Temperatura ambiente (funcionamento) | -25 °C ... 85 °C (Conector M12) |
| -25 °C ... 60 °C (Conectores de encaixe RJ45) |
Dados Gerais
| Nota | Este produto está conforme com as especificações da Diretriz PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Chapter 8.2 Connectors for Inside Environment (Balanced Cabling) |
|---|---|
| Encontra outros produtos com tipo e comprimento do cabo variáveis na seção Acessórios | |
| Corrente nominal a 40 °C | 1 A |
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 4 |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Material de contato | CuSn |
| Material suporte do contato | TPU GF |
| Material superfície de contato | Ni/Au |
| Material caixa | Plástico |
Valores característicos Cabeça 1
| Formato da cabeça | Conector reto RJ45 / IP20 |
|---|---|
| Número de polos (frente de encaixe) | 4 (8) |
| Cor | preto |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| PA (Porta-contatos) | |
| PA (Caixa) | |
| Ciclos de encaixe | ≥ 750 |
| Temperatura ambiente (funcionamento) | -25 °C ... 80 °C |
Valores característicos Cabeça 2
| Formato da cabeça | Soquete reto M12 SPEEDCON / IP67 |
|---|---|
| Número de polos (frente de encaixe) | 4 |
| Codificação | D (Dados) |
| Cor | preto |
| preto | |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| TPU GF (Porta-contatos) | |
| TPU, de difícil inflamação, autoextinção (Corpo do cabo) | |
| Zinco fundido sob pressão, niquelado (Conexão roscada) | |
| Resistência de isolação | ≥ 100 MΩ |
| Ciclos de encaixe | ≥ 100 |
| Torque de aperto | 0,4 Nm |
| Temperatura ambiente (funcionamento) | -25 °C ... 90 °C |
Linha
| Tipo de cabo | PVC flexível PROFINET CAT5 |
|---|---|
| Tipo de cabo (código) | 93B |
| Estilo UL AWM | 21694 |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Instalação do cabo | 1x4xAWG22/7; SF/TQ |
| Bitola do condutor | 4x 0,34 mm² |
| Linha de sinal AWG | 22 |
| Montagem do condutor linha de sinal | 7x 0,25 mm |
| Diâmetro de condutor inclusive isolação | 1,55 mm |
| Cores de condutor | branco, amarelo, azul, laranja |
| Trançado total | Quadrante em estrela |
| Blindagem | Folha revestida de alumínio, rede de condutores de cobre galvanizados |
| Cobertura visual da blindagem | 85 % |
| Revestimento externo, cor | verde RAL 6018 |
| Espessura da parede Revestimento exterior | ca. 0,9 mm |
| Diâmetro externo do cabo D | 6,5 mm ±0,2 mm |
| Raio de flexão mínimo, de posição fixa | 3 x D |
| Raio de flexão mínimo, de posição flexível | 7 x D |
| Peso do cabo | 67 kg/km |
| Revestimento externo, material | PVC |
| Material do revestimento interno | PVC |
| Material isolante do condutor | PE |
| Material de condutor | Cabos de Cu galvanizados |
| Resistência de isolação | ≥ 500 MΩ*km |
| Resistência de circuito | ≤ 120,00 Ω/km |
| Impedância característica | 100 Ω ±15 Ω (com 100 MHz) |
| Atenuação de diafonia próxima (NEXT) | 80 dB (com 1 MHz) |
| 76 dB (com 4 MHz) | |
| 70 dB (com 10 MHz) | |
| 65 dB (com 16 MHz) | |
| 63 dB (com 20 MHz) | |
| 60 dB (com 31,25 MHz) | |
| 55 dB (com 62,5 MHz) | |
| 50 dB (com 100 MHz) | |
| Atenuação | 2,1 dB (com 1 MHz) |
| 4 dB (com 4 MHz) | |
| 6,3 dB (com 10 MHz) | |
| 8 dB (com 16 MHz) | |
| 9 dB (com 20 MHz) | |
| 11,4 dB (com 31,25 MHz) | |
| 16,5 dB (com 62,5 MHz) | |
| 21,3 dB (com 100 MHz) | |
| Velocidade de sinal | 0,66 c |
| Tempo de processamento de sinal | 5,3 ns/m |
| Resistência de acoplamento | ≤ 20,00 mΩ/m (com 10 MHz) |
| Tensão nominal da linha | 600 V |
| Tensão de teste condutor/condutor | 2000 V (50 Hz, 1 min) |
| Tensão de teste condutor/blindagem | 2000 V (50 Hz, 1 min) |
| Anti-inflamabilidade | conforme UL 1685 (CSA FT 4) |
| Resistência ao óleo | resistência ao óleo condicionada |
| Outras resistências | resistente a UV conforme UL 1581, seção 1200 |
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (Cabo, disposição fixa) |
| -40 °C ... 70 °C (Cabo, disposição móvel) | |
| Temperatura ambiente (instalação) | -20 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -50 °C ... 70 °C |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027060307eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027060308
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1407532-NBC-FSD/ 1,0-93B/R4AC SCO | 165 Kbytes |
|
