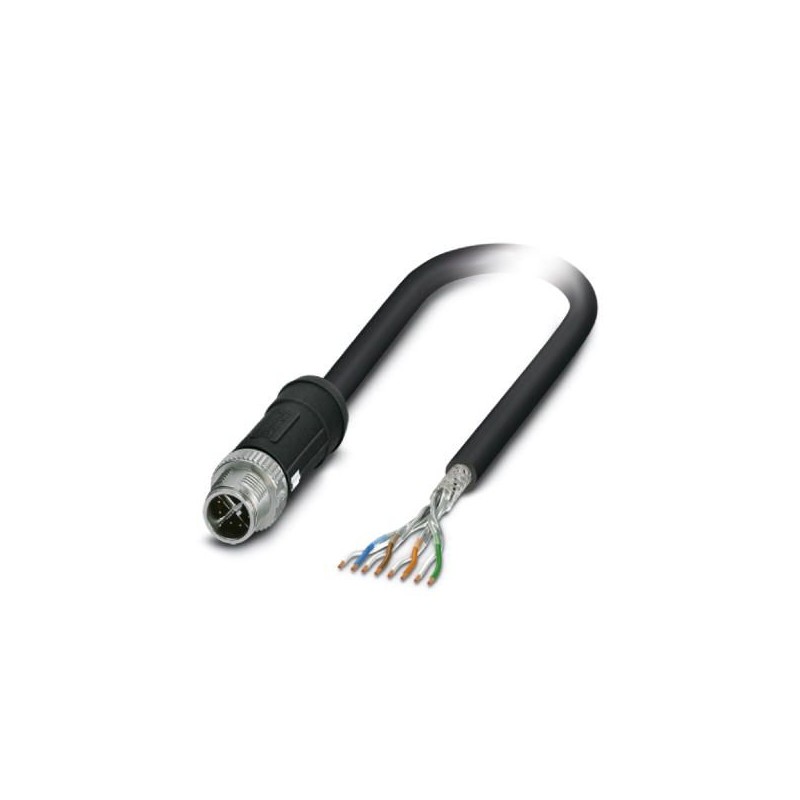

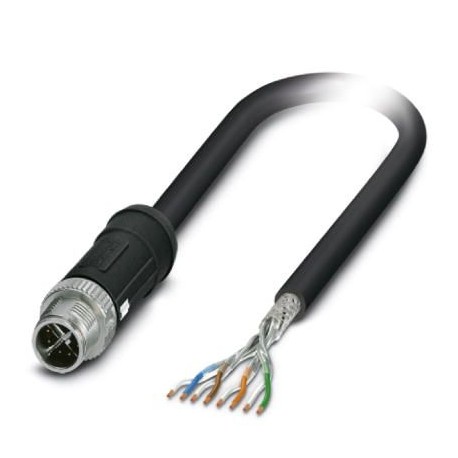

NBC-MSX/ 5,0-94S SCO RAIL
1415600
PHOENIX_CONTACT
1
Cabo de rede
Cabos / Condutores > Cabo de dados
Cabos, sensores e atuadores
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 1415600 |
---|---|
Quantidade de embalagem (VPE) | 1 Unid |
Observação | Produção ligada a pedido (sem retirada) |
Página de catálogo | Página 408 (C-2-2017) |
GTIN | 4055626047676 |
Peso por unidade (exclusive embalagem) | 312,900 GRM |
Número do imposto alfandegário | 85444210 |
País de origem | PL (Polônia) |
Grau de proteção | IP65 |
---|---|
IP67 | |
Temperatura ambiente (funcionamento) | -25 °C ... 90 °C (Conector M12) |
Corrente nominal a 40 °C | 0,5 A |
---|---|
Tensão nominal | 48 V AC |
60 V DC | |
Número de pólos | 8 |
Tipo de sinal/categoria | Ethernet CAT6A, 10 GBit/s |
Normas/Disposições | Conector de encaixe M12 IEC 61076-2-109 |
Choque, vibração EN 50155 |
Formato da cabeça | Conector reto M12 SPEEDCON / IP67 |
---|---|
Número de polos (frente de encaixe) | 8 |
Codificação | X (Dados) |
Cor | preto |
Material (componentes) | CuZn (Contato) |
Ni/Au (Superfície de contato) | |
TPU (Porta-contatos) | |
PA 6.6 (Corpo do cabo) | |
Zinco fundido sob pressão, niquelado (Conexão roscada) | |
Normas/disposições do material | PA 6.6: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23 e R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
Resistência de isolação | ≥ 100 MΩ |
Ciclos de encaixe | ≥ 100 |
Torque de aperto | 0,4 Nm |
Temperatura ambiente (funcionamento) | -25 °C ... 90 °C |
Formato da cabeça | extremidade livre do condutor |
---|---|
Cor | preto |
Comprimento de decapagem do revestimento (extremidade livre do condutor) | 0,5 mm |
Designação padrão | Conector de encaixe M12 |
---|---|
Normas / Determinações | IEC 61076-2-109 |
Designação padrão | Choque, vibração |
Normas / Determinações | EN 50155 |
Tipo de cabo | Aplicações ferroviárias Ethernet |
---|---|
Tipo de cabo (código) | 94S |
Tipo de sinal/categoria | Ethernet CAT7, 10 GBit/s |
Instalação do cabo | 4x2xAWG26/7; S/FTP |
Bitola do condutor | 4x 2x 0,14 mm² |
Linha de sinal AWG | 26 |
Montagem do condutor linha de sinal | 7x 0,16 mm |
Diâmetro de condutor inclusive isolação | 1,05 mm ±0,1 mm |
Cores de condutor | branco-azul, branco-laranja, branco-verde, branco-marrom |
Par trançado | 2 condutores para o par |
Tipo de blindagem dupla | Folha de poliéster revestida de alumínio |
Trançado total | 4 pares trançados longitudinalmente |
Blindagem | condutores de cobre galvanizados |
Revestimento externo, cor | preto |
Diâmetro externo do cabo D | 6,6 mm ±0,2 mm |
Raio de flexão mínimo, de posição fixa | 6 x D |
Resistência à tração GRP | ≤ 60 N (curto prazo) |
≤ 15 N (contínuo) | |
Peso do cabo | 59 kg/km |
Peso do cobre | 28 kg/km |
Revestimento externo, material | PE-X |
Material isolante do condutor | Célula PE |
Material de condutor | Cabos de Cu galvanizados |
Resistência de isolação | ≥ 5 GΩ*km |
Resistência do condutor | ≤ 145 Ω/km |
Capacidade operacional | 44 nF (por quilômetro) |
Impedância característica | 100 Ω ±5 Ω (com 100 MHz) |
Atenuação de diafonia próxima (NEXT) | 100 dB (com 1 MHz) |
99 dB (com 10 MHz) | |
95 dB (com 100 MHz) | |
92 dB (com 200 MHz) | |
90 dB (com 250 MHz) | |
83 dB (com 500 MHz) | |
81 dB (com 600 MHz) | |
80 dB (com 700 MHz) | |
77 dB (com 800 MHz) | |
75 dB (com 900 MHz) | |
74 dB (com 1000 MHz) | |
72 dB (com 1100 MHz) | |
70 dB (com 1200 MHz) | |
Atenuação de diafonia próxima com soma de potência (PSNEXT) | 97 dB (com 1 MHz) |
96 dB (com 10 MHz) | |
92 dB (com 100 MHz) | |
89 dB (com 200 MHz) | |
87 dB (com 250 MHz) | |
80 dB (com 500 MHz) | |
78 dB (com 600 MHz) | |
77 dB (com 700 MHz) | |
74 dB (com 800 MHz) | |
72 dB (com 900 MHz) | |
71 dB (com 1000 MHz) | |
69 dB (com 1100 MHz) | |
67 dB (com 1200 MHz) | |
Atenuação | 0,25 dB (com 1 MHz) |
0,76 dB (com 10 MHz) | |
2,49 dB (com 100 MHz) | |
3,69 dB (com 200 MHz) | |
4,18 dB (com 250 MHz) | |
5,6 dB (com 500 MHz) | |
6,74 dB (com 600 MHz) | |
7,32 dB (com 700 MHz) | |
7,89 dB (com 800 MHz) | |
8,5 dB (com 900 MHz) | |
9,11 dB (com 1000 MHz) | |
9,5 dB (com 1100 MHz) | |
9,9 dB (com 1200 MHz) | |
Atenuação do fluxo de retorno (RL) | 24 dB (com 1 MHz) |
33,9 dB (com 10 MHz) | |
38,3 dB (com 100 MHz) | |
35,3 dB (com 200 MHz) | |
32,9 dB (com 250 MHz) | |
29,7 dB (com 500 MHz) | |
30,6 dB (com 600 MHz) | |
31 dB (com 700 MHz) | |
26,7 dB (com 800 MHz) | |
28,6 dB (com 900 MHz) | |
27,5 dB (com 1000 MHz) | |
26,9 dB (com 1100 MHz) | |
26,3 dB (com 1200 MHz) | |
Atenuação de linha cruzada (ACR) | 100 dB (com 1 MHz) |
99 dB (com 10 MHz) | |
93 dB (com 100 MHz) | |
88 dB (com 200 MHz) | |
86 dB (com 250 MHz) | |
78 dB (com 500 MHz) | |
74 dB (com 600 MHz) | |
72 dB (com 700 MHz) | |
69 dB (com 800 MHz) | |
67 dB (com 900 MHz) | |
65 dB (com 1000 MHz) | |
63 dB (com 1100 MHz) | |
61 dB (com 1200 MHz) | |
Atenuação de linha cruzada com soma de potência (PS-ACR) | 97 dB (com 1 MHz) |
96 dB (com 10 MHz) | |
90 dB (com 100 MHz) | |
85 dB (com 200 MHz) | |
83 dB (com 250 MHz) | |
75 dB (com 500 MHz) | |
71 dB (com 600 MHz) | |
69 dB (com 700 MHz) | |
66 dB (com 800 MHz) | |
64 dB (com 900 MHz) | |
62 dB (com 1000 MHz) | |
60 dB (com 1100 MHz) | |
58 dB (com 1200 MHz) | |
Velocidade de sinal | 0,78 c |
Tempo de processamento de sinal | 4,4 ns/m |
Atenuação de proteção | 60 dB (até 1.000 MHz) |
Supressão da interferência | 90 dB (até 1.000 MHz) |
Resistência de acoplamento | 5,00 mΩ/m (com 10 MHz) |
Tensão nominal da linha | 125 V AC (Uo) |
Tensão de teste condutor/condutor | 1000 V AC (50 Hz, 1 min) |
Tensão de teste condutor/blindagem | 1000 V AC (50 Hz, 1 min) |
Proteção contra incêndio em veículos sobre trilhos | BS 6853 (Cabo interno Ia, Ib, II / cabo externo Ia, Ib, II) |
DIN 5510-2 (Nível de proteção contra incêndio 1, 2, 3, 4) | |
EN 45545-2 | |
EN 50306-4 | |
NF F16-101 (Classificação C / F1) | |
NF F16-101 (Cabo interno A1, A2, B / cabo externo A1, A2, B) | |
NFPA 130 | |
PN-K-02511 (Classe A) | |
UIC 564-2 (Classe A) | |
Anti-inflamabilidade | conforme EN 60332-1-2 |
EN 60332-3-25 | |
conforme ISO 14572 5.21 (UN ECE-R 118.01) | |
Ausência de halogênio | conforme EN 50267-2-1 |
conforme EN 60684-2 | |
Resistência ao óleo | conforme EN 60684-2, 72 h com 100 °C, IRM 902 |
Outras resistências | resistente a combustíveis conforme EN 60684-2, 72 h com 100 °C, IRM 903 |
resistente a ozônio conforme EN 50306-4, 72 h com 40 °C, método B, concentração de volume 200 x 10-6 | |
Resistência ao gás de combustão | EN 61034-2 |
Temperatura ambiente (funcionamento) | -40 °C ... 80 °C (Cabo, disposição fixa) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
