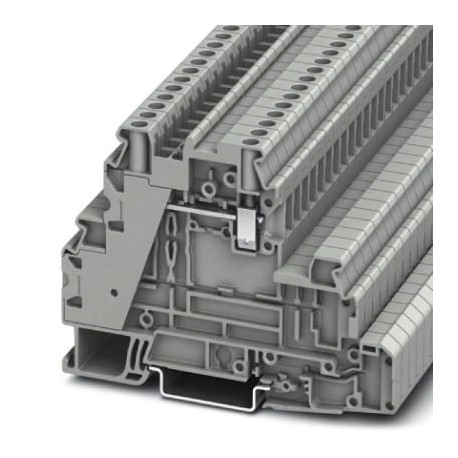

UT 4-L 3214363 PHOENIX CONTACT Borne de vários andares
UT 4-L
3214363
PHOENIX_CONTACT
50
Borne de vários andares
Blocos de terminais > Terminal de conexão de passagem
Terminais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 3214363 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Página de catálogo | Página 230 (C-1-2017) |
| GTIN | 4046356895118 |
| Peso por unidade (exclusive embalagem) | 21,066 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Geral
| Número de níveis | 3 |
|---|---|
| Número de conexões | 2 |
| Potenciais | 1 |
| Bitola nominal | 4 mm² |
| Cor | cinza |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 6 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 1,02 W (em caso de conexão de vários níveis, o valor se multiplica) |
| Corrente de carga máxima | 41 A (com bitola de condutor de 6 mm²) |
| Corrente nominal IN | 32 A |
| Tensão UN | 500 V |
| Corrente de carga máxima | 41 A (com conexão de condutor com 6 mm²) |
| Corrente nominal IN | 32 A (com bitola de 4 mm²) |
| Tensão UN | 500 V |
| Parede lateral aberta | Não |
| Especificação de teste Proteção contra toque | DIN EN 50274 (VDE 0660-514):2002-11 |
| Proteção para as costas da mão | assegura |
| Proteção para dedos | assegura |
| Resultado Teste de tensão de impulso | Aprovado no teste |
| Teste de tensão de impulso Valor de referência | 7,3 kV |
| Resultado do teste de tensão alternada suportável | Aprovado no teste |
| Tensão alternada suportável valor de referência | 1,89 kV |
| Resultado do teste da resistência mecânica de pontos de contato (5 conexões dos condutores) | Aprovado no teste |
| Resultado Teste de flexão | Aprovado no teste |
| Teste de flexão Velocidade de rotação | 10 U/min |
| Teste de flexão Rotações | 135 |
| Teste de flexão Bitola do condutor/peso | 0,14 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Resultado Teste de tração | Aprovado no teste |
| Teste de tração bitola de condutor | 0,14 mm² |
| Força de tração Valor de referência | 10 N |
| Teste de tração bitola de condutor | 4 mm² |
| Força de tração Valor de referência | 60 N |
| Teste de tração bitola de condutor | 6 mm² |
| Força de tração Valor de referência | 80 N |
| Resultado do assento fixo na base de fixação | Aprovado no teste |
| Assento fixo no apoio de fixação | NS 35 |
| Valor de referência | 1 N |
| Resultado do teste de queda de tensão | Aprovado no teste |
| Requisito Queda de tensão | ≤ 3,2 mV |
| Resultado do teste de aquecimento | Aprovado no teste |
| Resultado Resistência ao curto-circuito | Aprovado no teste |
| Teste da resistência ao curto-circuito Bitola do condutor | 6 mm² |
| Resistência ao curto-circuito | 0,72 kA |
| Resultado Teste térmico | Aprovado no teste |
| Prova das características térmicas (chama de agulha) Duração de atuação | 30 s |
| Resultado Teste Balancins, ruído de banda larga | Aprovado no teste |
| Especificação de teste Balancins, ruído de banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de teste | Teste de vida útil categoria 1, classe B, na caixa do veículo |
| Frequência de teste | f1= 5 Hz bis f2= 150 Hz |
| Nível ASD | 0,964 (m/s2)2/Hz |
| Aceleração | 0,58 g |
| Duração do teste por eixo | 5 h |
| Direções de teste | Eixo X, Y e Z |
| Resultado Teste de choque | Aprovado no teste |
| Especificação de teste Teste de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semi-seno |
| Aceleração | 5g |
| Duração do choque | 30 ms |
| Número de choques por direção | 3 |
| Direções de teste | Eixo X, Y e Z (positivo e negativo) |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Aplicação estática do material isolante | -60 °C |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Rosca | M3 |
| Comprimento de isolamento | 9 mm |
| Torque mín. | 0,6 Nm |
| Binário de arranque máx. | 0,8 Nm |
| Conexão conforme norma | IEC 60947-7-1 |
| Perfil do condutor rígido mín. | 0,14 mm² |
| Perfil do condutor rígido máx. | 6 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 10 |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 6 mm² |
| Bitola do condutor flexível AWG mín. | 26 |
| Bitola do condutor flexível AWG máx. | 10 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 4 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 4 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil rígido máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil flexível máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 1,5 mm² |
| Pino calibrador | A4 |
| Tipo de conexão | Conexão a parafuso |
| Rosca | M3 |
| Comprimento de isolamento | 9 mm |
| Conexão conforme norma | IEC 60947-7-1 |
| Torque mín. | 0,6 Nm |
| Binário de arranque máx. | 0,8 Nm |
| Perfil do condutor rígido mín. | 0,14 mm² |
| Perfil do condutor rígido máx. | 6 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 10 |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 6 mm² |
| Bitola do condutor flexível AWG mín. | 26 |
| Bitola do condutor flexível AWG máx. | 10 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 4 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 4 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil rígido máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil flexível máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 1,5 mm² |
Normas e disposições
| Conexão conforme norma | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
