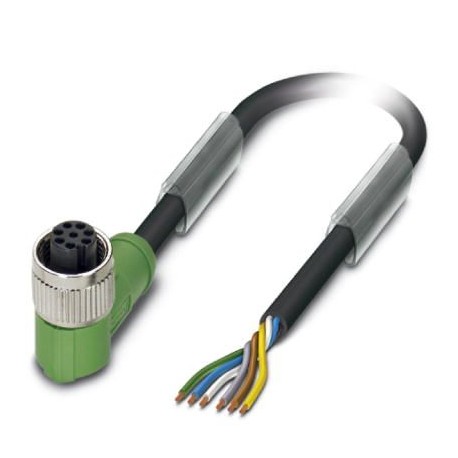

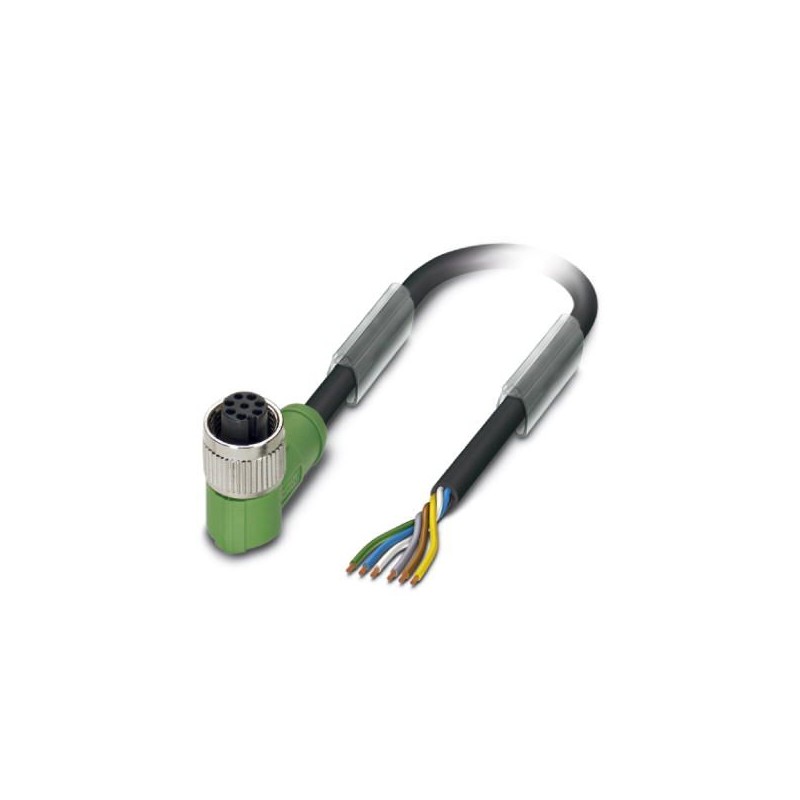

SAC-6P-10,0-PURMC/M12FR 1407821 PHOENIX CONTACT Cabo padrão
SAC-6P-10,0-PURMC/M12FR
1407821
PHOENIX_CONTACT
Cabo padrão
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 1407821 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 313 (C-2-2017) |
| GTIN | 4046356857499 |
| Peso por unidade (exclusive embalagem) | 345,300 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 80 °C (Conector/suporte) |
|---|---|
| Grau de proteção | IP65 |
| IP67 | |
| IP68 |
Geral
| Tensão nominal | 30 V AC |
|---|---|
| 30 V DC | |
| Número de pólos | 6 |
| Codificação | A - padrão |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Tipo de conexão | Conexão fixa |
| Torque de aperto | 0,4 Nm (Conector M12) |
Material
| Classe de inflamabilidade conforme UL 94 | HB |
|---|---|
| Material de contato | CuZn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | TPU GF |
| Material de vedação | NBR |
Alocação de pinos
| Ponto de encaixe/pólo = pino = cor do condutor | 1 / 4 (A) = P = WH |
|---|---|
| 2 / 4 (A) = J = BK | |
| 3 / 4 (A) = T = PK | |
| 4 / 4 (A) = S = GY | |
| 1-4 / 1 (+ 24 V) = A = BN | |
| 1-4 / 3 (0 V) = L = BU |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Classe de inflamabilidade conforme UL 94 | HB |
Linha
| Tipo de cabo | PUR sem halogênio preto |
|---|---|
| Tipo de cabo (código) | PUR |
| Código de cabo | Li9Y11Y |
| Bitola do condutor | 6x 0,25 mm² (Linha de sinal) |
| Linha de sinal AWG | 24 |
| Montagem do condutor linha de sinal | 32x 0,10 mm |
| Diâmetro de condutor inclusive isolação | 1,17 mm ±0,02 mm |
| Densidade de parede da isolação | ≥ 0,21 mm (Isolamento do cabo) |
| Cores de condutor | marrom, branco, azul, preto, cinza, rosa |
| Trançado total | 6 condutores no núcleo como alma |
| Revestimento externo, cor | preto acinzentado RAL 7021 |
| Espessura da parede Revestimento exterior | ca. 0,7 mm |
| Diâmetro externo do cabo | 5,00 mm |
| Diâmetro externo do cabo D | 5 mm ±0,15 mm |
| Peso do cabo | 34 kg/km |
| Revestimento externo, material | PUR |
| Material de preenchimento | PE |
| Material isolante do condutor | PP |
| Material de condutor | Cabo de cobre |
| Resistência de isolação | ≥ 100 MΩ*km (a 20 °C) |
| Resistência do condutor | 78 Ω/km (a 20 °C) |
| Tensão nominal da linha | ≤ 300 V |
| Tensão de teste da linha | ≥ 3000 V |
| Propriedades especiais | próprio para porta-cabos |
| isento de silicone | |
| Livre de substâncias que interfiram na umectação da tinta | |
| Anti-inflamabilidade | conforme UL-Style 20549 |
| Ausência de halogênio | conforme DIN VDE 0472 parte 815 |
| Resistência ao óleo | conforme DIN EN 60811-2-1 |
| Outras resistências | boa resistência a produtos químicos |
| à prova de hidrólise e micróbios | |
| com boa resistência a UV conforme DIN EN ISO 4892-2-A | |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C (Cabo, disposição fixa) |
| -5 °C ... 80 °C (Cabo, disposição móvel) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1407821-SAC-6P-10,0-PURMC/M12FR | 111 Kbytes |
|
