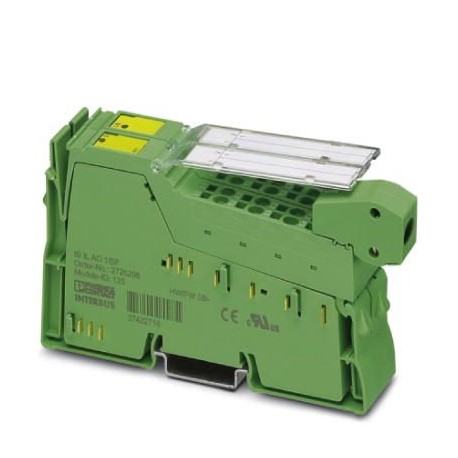

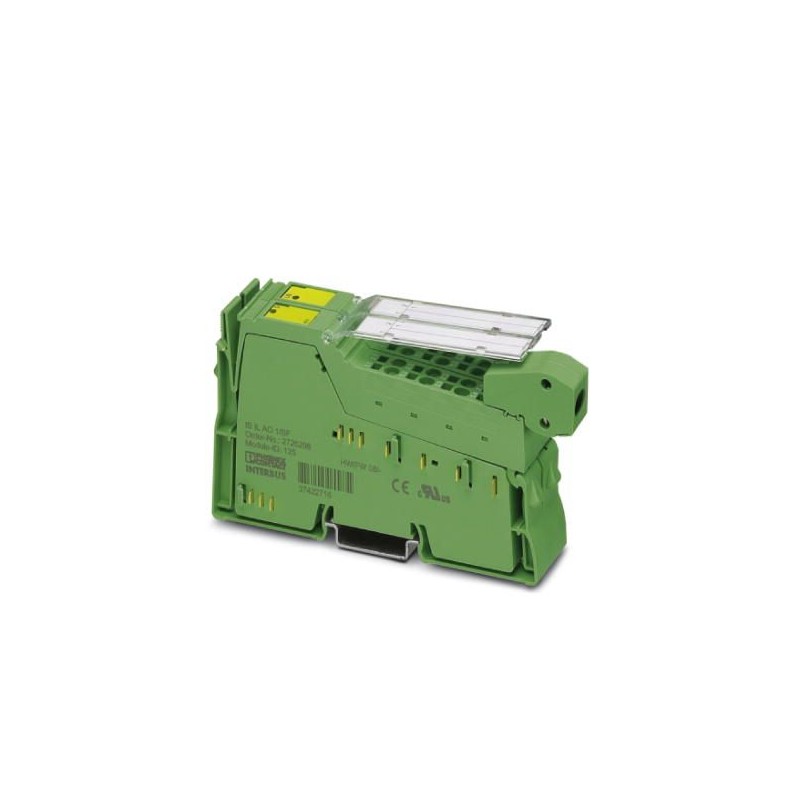

IB IL AO 1/SF-XC-PAC 2701219 PHOENIX CONTACT Módulo Inline
IB IL AO 1/SF-XC-PAC
2701219
PHOENIX_CONTACT
Módulo Inline
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2701219 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 166 (C-6-2017) |
| GTIN | 4046356729468 |
| Peso por unidade (exclusive embalagem) | 126,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 24,4 mm |
| Altura | 135 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C (Padrão) |
|---|---|
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 126 g |
| Observação sobre o peso | com conectores |
| Modo operacional | Operação de dados de processo com uma palavra |
| Sinalização de diagnóstico | Falha ou queda da tensão lógica ULMensagem de erro de periférico ao acoplador de bus |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Tipo de conexão | Cobre |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de energia | típ. 30 mA |
| máx. 40 mA | |
| Denominação | Alimentação dos módulos analógicos (UANA) |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 50 mA |
| máx. 65 mA | |
| Consumo de corrente | típ. 1,425 W (total) |
Saídas analógicas
| Quantidade de saídas | 1 |
|---|---|
| Tecnologia de conexão | 2 condutores |
| Indicação sobre tecnologia de conexão | blindado |
| Denominação saída | Saída analógica |
| Resolução D/A | 16 Bit |
| Denominação de proteção | Proteção contra sobretensão de transientes das saídas |
| Representação do valor de saída | Binário direto de 16 bits |
| Resolução DAC | 16 Bit |
| Atualização de dados de processo | < 1 ms |
| Sinal de saída corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Carga/carga de saída da saída de corrente | < 500 Ω |
| Sinal de saída tensão | 0 V ... 10 V |
| Carga/carga de saída da saída de tensão | > 2 kΩ |
| Precisão | típ. 0,8 % (do valor final da faixa de emissão, faixa de corrente) |
| típ. 0,5 % (do valor final da faixa de emissão, faixa de tensão) | |
| típ. 0,3 % (do valor final da faixa de emissão, faixa de tensão 0 V ... 10 V) |
Isolamento de potencial
| Faixa de teste | Alimentação 7,5-V (lógica Bus) / alimentação 24-V UANA/ periféricos 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 7,5-V (lógica Bus), alimentação 24-V UANA/ terra funcional 500 V AC 50 Hz 1 min. | |
| Alimentação 24-V (periféricos) / terra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701219-IB IL AO 1/SF-XC-PAC | 134 Kbytes |
|
